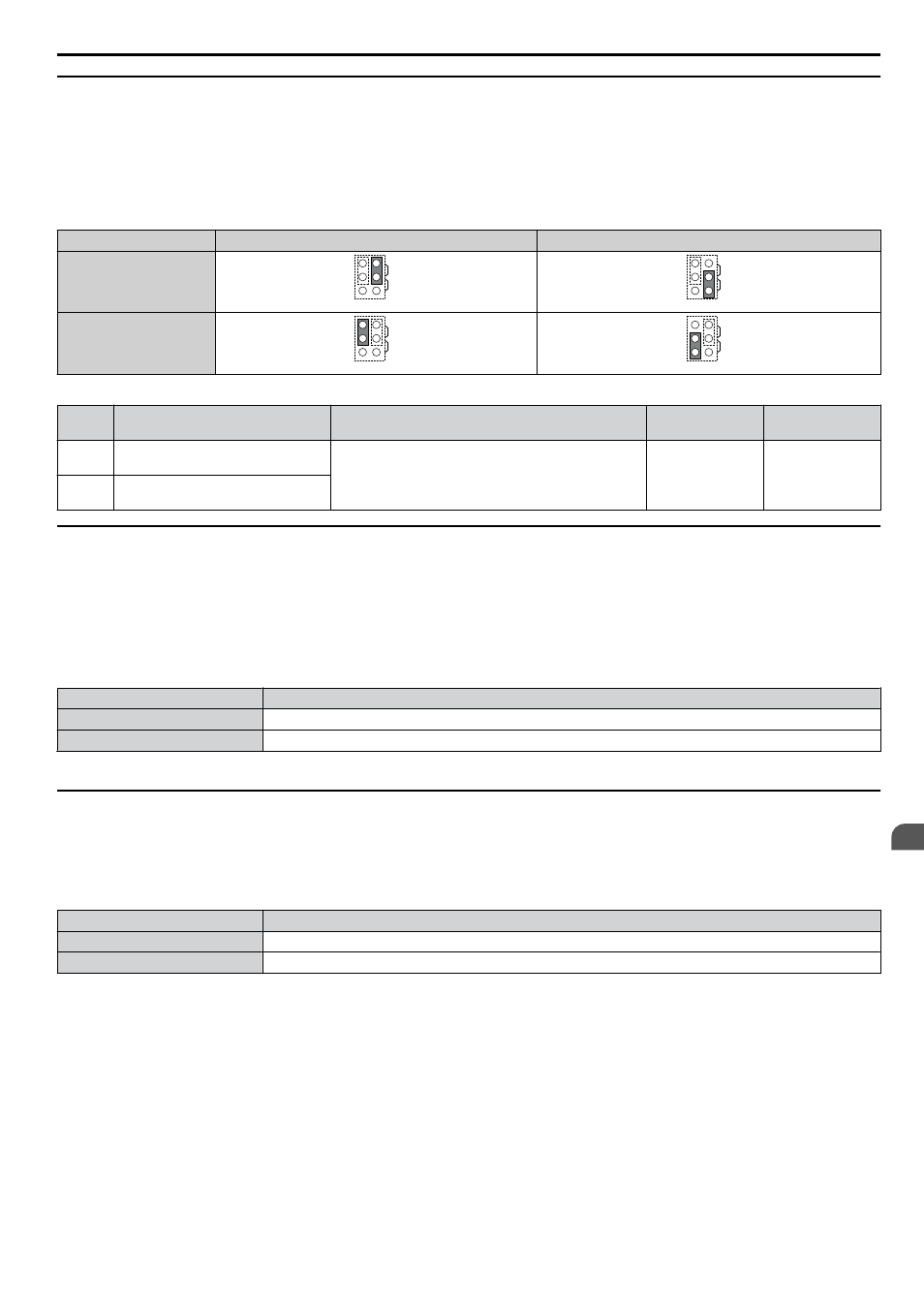

u Selección de la señal AM/FM del terminal
El tipo de señal para los terminales AM y FM puede configurarse en salida de tensión o de corriente mediante el puente
S5 ubicado en la tarjeta de terminales, tal como se explica en la Tabla 3.17 . Al cambiar la configuración del puente S5,
los parámetros H4-07 y H4-08 deben configurarse en consecuencia. La selección predeterminada es la salida de tensión
para ambos terminales. Refiérase a Interruptores y puentes en la tarjeta de terminales PAG. 167 para hallar el puente
S5.
Tabla 3.17 Configuración del puente S5
Terminal Salida de tensión Salida de corriente
Terminal AM
AM FM
V
I
AM FM
V
I
Terminal FM
AM FM
V
I
AM FM
V
I
Tabla 3.18 Detalles de los parámetros H4-07 y H4-08
N.º Nombre del parámetro Descripción
Rango de
configuración
Configuración
predeterminada
H4-07 Selección del nivel de señal AM del
terminal 0: 0 a 10 Vcc
1: -10 a 10 Vcc
2: 4 a 20 mA
0 a 2 0
H4-08 Selección del nivel de señal FM del
terminal
u Terminación MEMOBUS/Modbus
Este variador está equipado con un resistor de terminación integrado para el puerto de comunicaciones RS-422/RS-485.
El interruptor DIP S2 activa o desactiva el resistor de terminación, tal como se observa en la Tabla 3.19 . El valor
predeterminado es la posición OFF (apagado). El resistor de terminación debe colocarse en posición ON (encendido)
cuando el variador es el último de una serie de variadores esclavos.
Refiérase a Interruptores y puentes en la tarjeta de terminales PAG. 167 para ubicar el interruptor S2.
Tabla 3.19 Configuración del interruptor MEMOBUS/Modbus
Posición S2 Descripción
ON (encendido) Resistor de terminación interna encendido
OFF (apagado) Resistor de terminación interna apagado (configuración predeterminada)
Nota: Refiérase a Comunicaciones MEMOBUS/Modbus PAG. 737 para obtener información detallada sobre MEMOBUS/Modbus.
u Selección de la señal de salida de los terminales DM+ y DM-
El interruptor deslizante S6 selecciona N.C. o N.O. como el estado de los terminales DM+ y DM- para la salida EDM. La
configuración inicial del interruptor es N.C. El interruptor deslizante S6 está disponible en la tarjeta de terminales
ETC74030o.
Tabla 3.20 Configuraciones del interruptor EDM
Posición S2 Descripción
N.O. Normalmente abierto
N.C. Normalmente cerrado (configuración predeterminada)
Nota: Refiérase a Función de entrada de desactivación segura PAG. 803 para obtener información detallada sobre EDM.
3.10 Conexiones de E/S de control
