Configuración 12 y 13: Marcha lenta hacia adelante, marcha lenta en reversa
Las entradas digitales programadas como Marcha lenta hacia adelante (H1-oo = 12) y Marcha lenta reversa (H1-oo =
13) serán las entradas de la función Marcha lenta que no requieren un comando de Marcha. Si se cierra el terminal
configurado para la Marcha lenta hacia adelante, el variador acelera hasta la referencia de frecuencia de marcha lenta
(d1-17) en dirección hacia adelante. La Marcha lenta reversa provoca la misma acción en dirección inversa. Los comandos
de Marcha lenta hacia adelante y reversa se pueden configurar de manera independiente.
Nota:
Los comandos de Marcha lenta hacia adelante y reversa anulan las demás referencias de frecuencia. Sin embargo, si el variador está
configurado para prohibir la rotación inversa (b1-04 = 1), la activación de la Marcha lenta reversa no causa efecto. Ingresar las funciones
de Marcha lenta hacia adelante y reversa de manera simultánea durante 500 ms o más acciona una alarma y el variador para por rampa.
d1-17
ON (encendido)
Frecuencia
de salida
FJOG
d1-17
ON (encendido)
RJOG

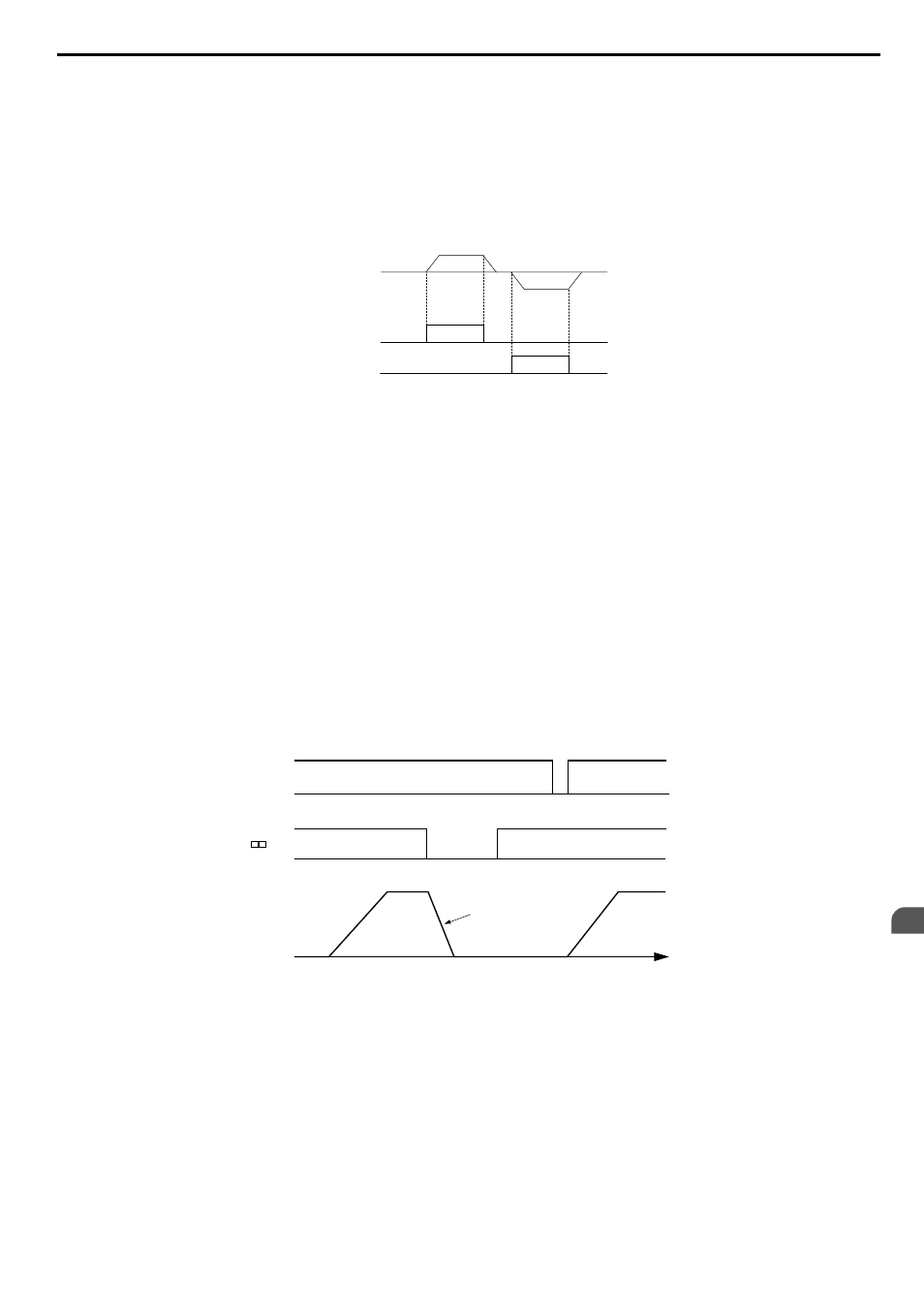

Figura 5.62 Operación FJOG/RJOG
Configuración 14: Restablecimiento de la falla
Cuando el variador detecta una condición de falla, se cierra el contacto de salida de falla, la salida del variador se apaga
y el motor se detiene por inercia (se pueden seleccionar métodos de paro específicos para algunas fallas, como L1-04 para
el sobrecalentamiento del motor). Después de eliminar el comando de Marcha, borre la falla presionando la tecla RESET
en el operador digital o cerrando la entrada digital configurada como Restablecimiento por falla (H1-oo = 14).
Nota:
Retire el comando de Marcha antes de restablecer una falla. Los comandos de Restablecimiento por falla se ignoran mientras esté activo
el comando de Marcha.
Configuración 15, 17: Paro rápido (N.O., N.C.)
La función de paro rápido funciona de manera similar a una entrada de paro de emergencia del variador. Si se introduce
un comando de paro rápido mientras el variador está funcionando, este desacelera hasta detenerse en el tiempo de
desaceleración configurado en C1-09 (
Refiérase a C1-09: Tiempo de Paro Rápido PAG. 264
restablecerse después de que este se ha detenido completamente, se ha desconectado la entrada de paro rápido y se ha
apagado el comando de Marcha.
• Para accionar la función de Paro rápido con un interruptor N.O., configure H1-oo = 15.
• Para accionar la función de Paro rápido con un interruptor N.C., configure H1-oo = 17.
muestra un ejemplo de operación de Paro rápido.
Marcha/paro
TIEMPO
Paro rápido
H1- = 17
Desacelera en C1-09
ON (encendido)
ON (encendido)
ON (encendido)
ON (encendido)
Frecuencia de salida
Figura 5.63 Secuencia de paro rápido
AVISO: La desaceleración rápida puede activar una falla por sobretensión. Cuando se produce una falla, se desactiva la salida del
variador y el motor se detiene por inercia. Para evitar este estado descontrolado y asegurar que el motor se detenga rápidamente y de
forma segura, configure un tiempo apropiado de paro rápido en C1-09.
Configuración 16: Selección del motor 2
El variador puede controlar dos motores de inducción de manera independiente. Se puede seleccionar un segundo motor
utilizando una entrada digital de múltiple función, como se muestra en la
.
Nota:
La función de selección del motor 2 no puede utilizarse con motores PM.
