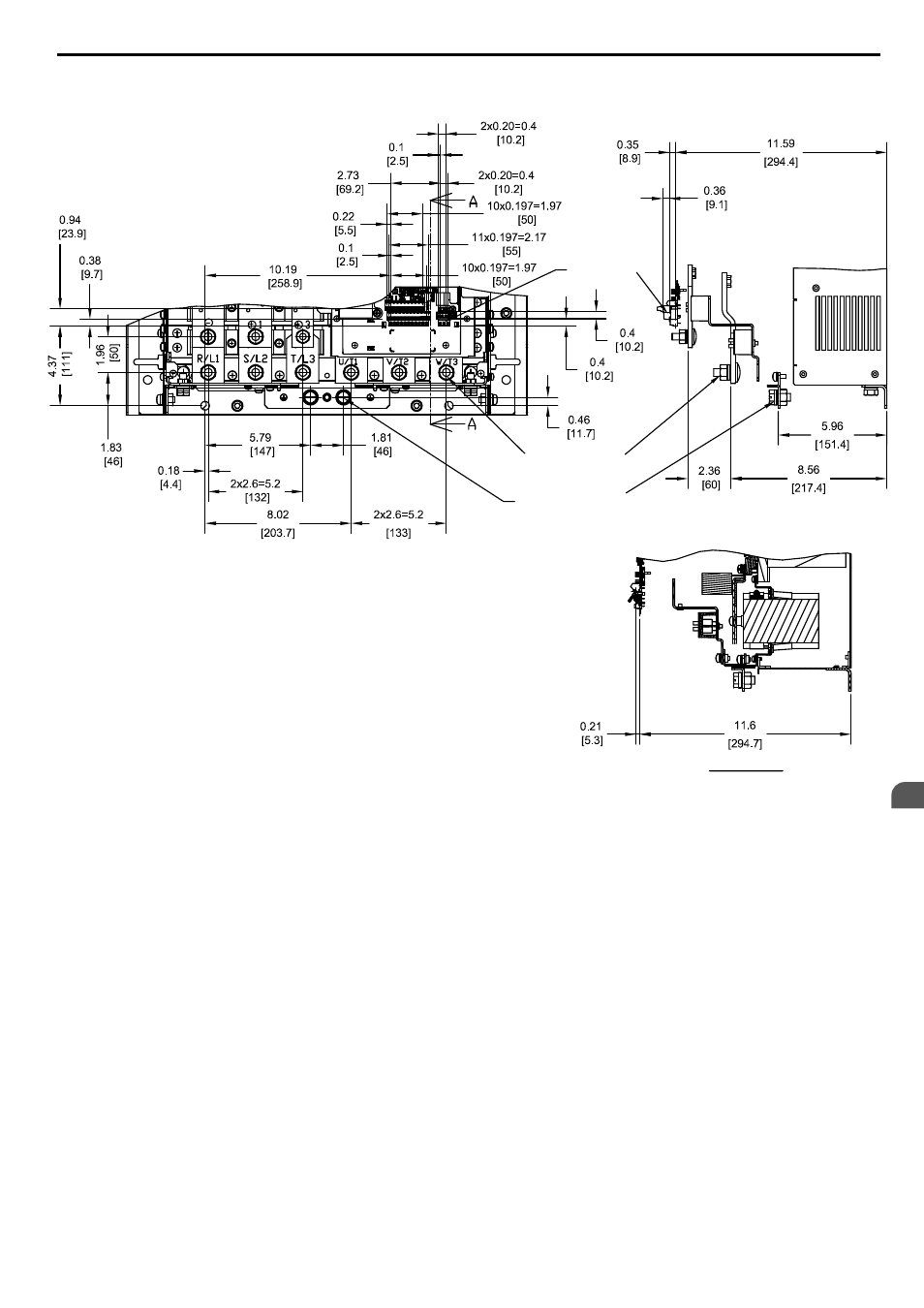

n Especificaciones de terminales tipo brida y cableado
El calibre de los cables y los torques de ajuste son idénticos a los de los modelos estándar.
Unidad: in. [mm]
TERMINALES
DEL CIRCUITO
DE CONTROL
TERMINALES DEL
CIRCUITO PRINCIPAL
(2) TERMINALES DE
PUESTA A TIERRA
SECCIÓN A-A
Figura 2.51 Modelos 2A0250 y 2A0312
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico 111
2
Instalación mecánica
