n Instalación del ventilador de enfriamiento
Invierta el procedimiento que se describió anteriormente para volver a instalar el ventilador de enfriamiento.
1.
Instale el ventilador de repuesto en el variador. Alinee los pines como se observa en la Figura 7.16 .

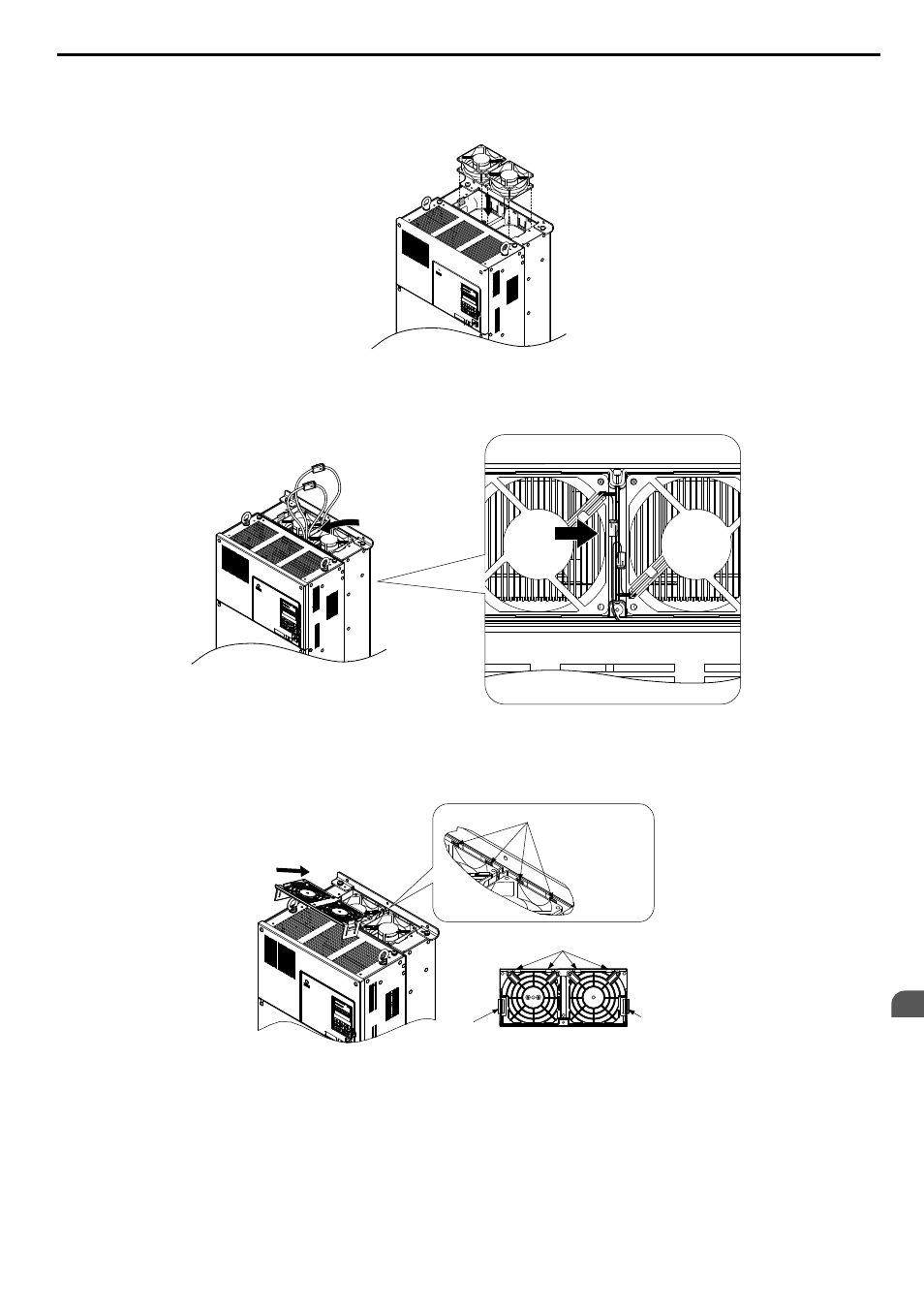

Figura 7.16 Instale el ventilador de enfriamiento: 4A0088 y 4A0103
2.
Conecte correctamente las líneas de potencia del ventilador y luego vuelva a colocar los conectores y cables de
suministro eléctrico en el hueco del variador.
A
B
A – Parte trasera B – Parte delantera
Figura 7.17 Conectores de suministro eléctrico del ventilador de enfriamiento: 4A0088 y 4A0103
3.
Incline el protector para dedos del ventilador como se muestra en la Figura 7.18 e inserte las lengüetas del
conector en los orificios correspondientes del variador.
Parte delantera del variador
Parte trasera
del variador
Gancho
Protector para dedos
Gancho
Cuatro lengüetas
Orificios para las lengüetas del conector
Figura 7.18 Vuelva a colocar el protector para dedos del ventilador de enfriamiento: 4A0088 y 4A0103
4.
Mientras presiona los ganchos de los laterales derecho e izquierdo del protector para dedos del ventilador, mueva
el protector hasta que se encaje.
