Instalación remota del operador digital
Dimensiones del operador digital
S / N : J007XE273710001
90
78
60
7.9
50
12.2 1.6
44
15
Orificios de instalación (2 tornillos M3, profundidad 5)
mínimo
Unidad: mm

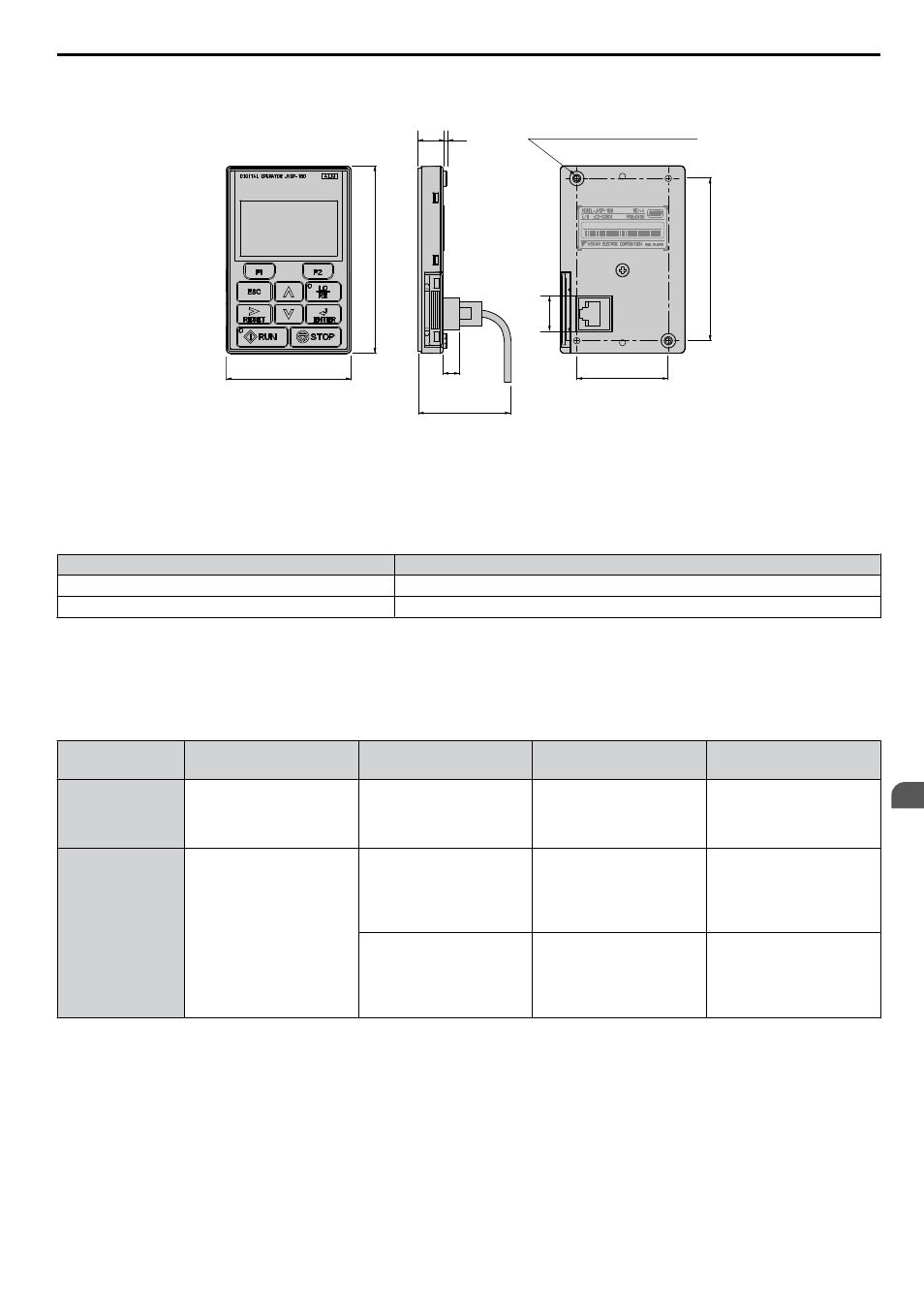

Figura 2.10 Dimensiones del operador digital
Kits de teclado NEMA
Yaskawa suministra kits de teclado que ofrecen la funcionalidad del operador digital en gabinetes diseñados para entornos
NEMA tipo 1, 3R, 4, 4X, 12 o IPX6. Esos kits se usan con los modelos de operador digital JVOP-180 y JVOP-182.
Tabla 2.2 Ambiente de instalación
Modelo del kit de teclado
Descripción
UUX000526
Etiqueta en blanco en el frente.
UUX000527
Etiqueta con la marca de Yaskawa en el frente.
Tipos de instalación y materiales necesarios
El operador digital se monta en un gabinete de dos maneras diferentes:
• El montaje externo/frontal instala el operador fuera del panel cerrado.
• El montaje interno/embutido instala el operador dentro del panel cerrado.
Tabla 2.3 Métodos de instalación del operador digital y herramientas necesarias
Método de
instalación
Descripción
Conjuntos de
soporte de instalación
Modelo
Herramientas
necesarias
Montaje externo/
frontal
Instalación simple: el
operador digital se
montada en el exterior del
panel con dos tornillos.
–
–
Destornillador Phillips
(N.º 1)
Montaje interno/
embutido
Contiene el operador
digital en el panel. La parte
delantera del operador
digital está al ras de la parte
externa del panel.
Juego de soporte de
instalación A
(para montaje con tornillos
a través de orificios en el
panel)
EZZ020642A
Destornillador Phillips
(N.º 1, N.º 2)
Conjunto de soporte de
instalación B
(para usar con pasadores
roscados que se fijan al
panel)
EZZ020642B
Destornillador Phillips (N.º
1)
Llave (7 mm)
AVISO: No permita que elementos extraños tales como virutas de metal o recortes de cables caigan dentro del variador durante la
instalación y la etapa de construcción. No respetar estas normas pueden causar daños al variador. Coloque una cubierta temporal
sobre el variador durante la instalación. Quite la cubierta temporal antes de activar el variador, ya que esta reduce la ventilación y puede
causar el sobrecalentamiento de la unidad.
Montaje externo/frontal
1.
Corte un hueco en el panel cerrado para el operador digital, tal como se observa en la
.
2.
Coloque el operador digital de manera que la pantalla quede orientada hacia afuera y móntelo en el panel cerrado,
tal como se muestra en la
