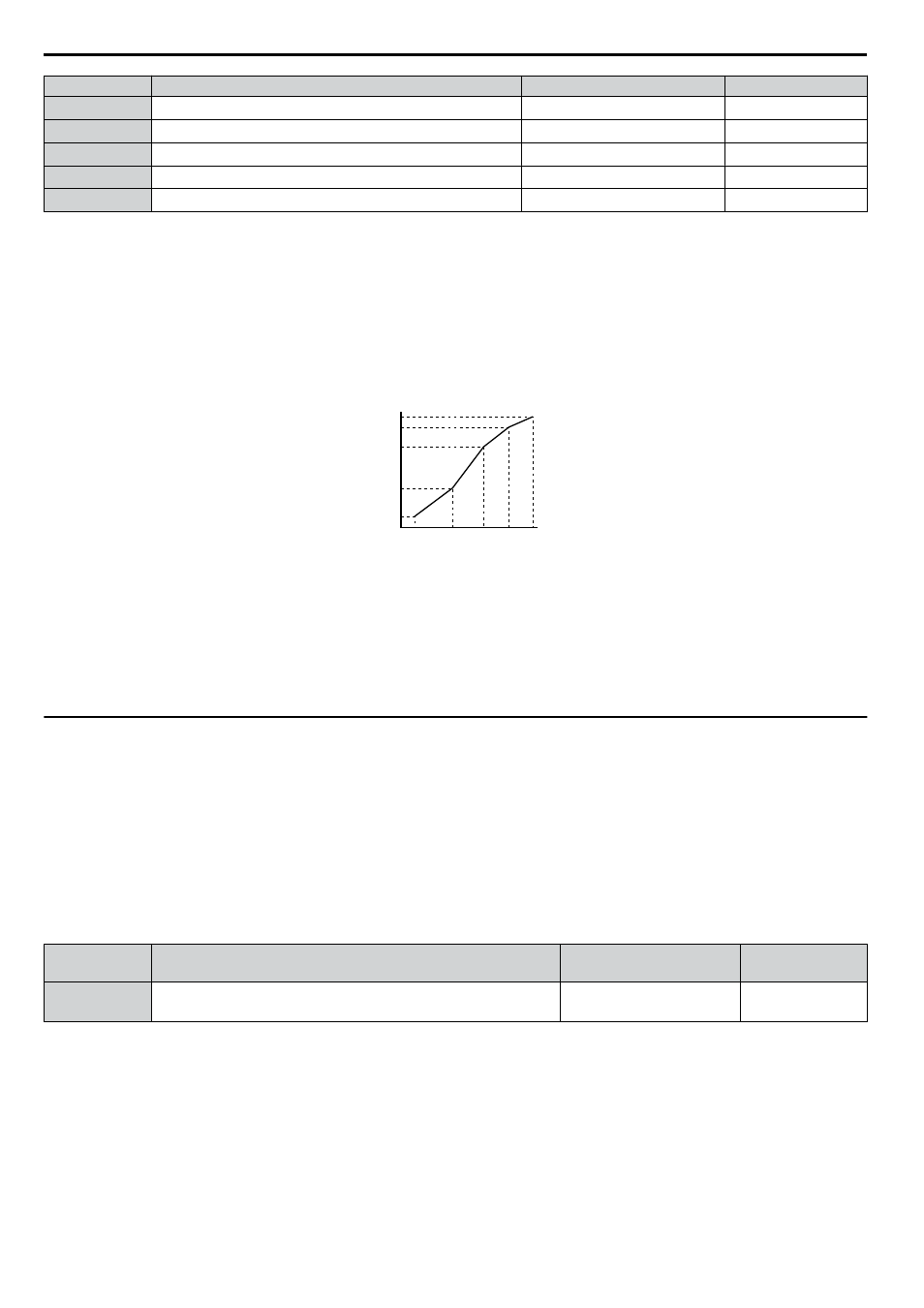

N.º

Nombre del parámetro

Rango de configuración

Predeterminado

E1-09

Frecuencia de Salida Mínima

0.0 a [E1-04]

<1>

<2> <3>

E1-10

Tensión de la Frecuencia de Salida Mínima

0.0 a 255.0 V

<4>

<2>

E1-11

Frecuencia de Salida Media 2

0.0 a [E1-04]

0.0 Hz

<6>

E1-12

Tensión de la Frecuencia de Salida Media 2

0.0 a 255.0 V

<4>

0.0 V

<5>

<6>

E1-13

Tensión de Base

0.0 a 255.0 V

<4>

0.0 V

<5>

<7>

<1> La configuración predeterminada se determina mediante E5-01 en OLV/PM. Cuando E5-01 se configura en FFFFH, el rango de configuración

de E1-04 y E1-06 es de 10.0 a 40.0 Hz y el rango de configuración de E1-09 es de 0.0 a 400.0 Hz.

<2> La configuración predeterminada se determina mediante el modo de control.
<3> Al utilizar motores PM, la configuración predeterminada se determina mediante el código del motor configurado en E5-01.
<4> Los valores indicados son específicos para variadores de clase de 200 V. Duplique el valor para variadores de clase de 400 V. Multiplique el

valor por 2.875 para variadores de clase de 600 V.

<5> El variador cambia estas configuraciones cuando se realiza el autoajuste (autoajuste rotacional, autoajuste estacionario 1, 2).
<6> El parámetro se omite si E1-11 y E1-12 se configura en 0.0.
<7> Cuando se efectúa el autoajuste, E1-13 y E1-05 se configuran con el mismo valor.

Salida de tensión (V)

Frecuencia (Hz)

E1-05
E1-12

E1-13

E1-08

E1-10

E1-09

E1-07 E1-06 E1-11 E1-04

Figura 5.55 Patrón de V/f

Nota:

1. La siguiente condición debe ser verdadera cuando se configura el patrón de V/f: E1-09 ≤ E1-07 < E1-06 ≤ E1-11 ≤ E1-04
2. Para hacer que el patrón de V/f sea una línea recta por debajo de E1-06, configure E1-09 igual que E1-07. En este caso, no se tiene

en cuenta la configuración de E1-08.

3. E1-03 no resulta afectado cuando se inicializa el variador, pero de E1-04 a E1-13 regresan a los valores predeterminados.
4. Solo utilice E1-11, E1-12 y E1-13 para ajustar el valor fino del patrón de V/f en el rango de salida constante. Estos parámetros rara

vez necesitan cambiarse.

u

E2: Parámetros del motor 1

Estos parámetros contienen los datos necesarios para el motor 1. La realización del autoajuste (con el ajuste rotacional y

el ajuste estacionario 1 y 2) configura estos parámetros de manera automática.

Refiérase a Detección de fallas de

autoajuste PAG. 471

para conocer más detalles si no puede efectuarse el autoajuste.

Nota:

La función necesaria para cambiar entre dos motores no puede utilizarse con un motor PM. Los parámetros E2-oo quedan ocultos

cuando se selecciona un modo de control con motor PM (A1-02 = 5, 6 o 7).

n

E2-01: Corriente Nominal del Motor

Proporciona el control del motor, protege el motor y calcula los límites de torque. Configure E2-01 con los amperios de

carga completa (FLA) grabados en la placa de identificación del motor. Si el autoajuste se completa con éxito, el valor

ingresado en T1-04 se guarda automáticamente en E2-01.

N.º

Nombre del parámetro

Rango de

configuración

Predeterminado

E2-01

Corriente Nominal del Motor

10% al 200% de la corriente

nominal del variador

<1>

Determinada por

C6-01 y o2-04

<1> Los datos en pantalla tienen las siguientes unidades:

2A0004 a 2A0040, 4A0002 a 4A0023 y 5A0007 a 5A0017: unidades de 0.01 A.
2A0056 a 2A0415, 4A0031 a 4A0675 y 5A0022 a 5A0242: unidades de 0.1 A.
4A0930 y 4A1200: unidades de 1 A.

Nota:

Se produce un error oPE02 si la corriente nominal del motor en E2-01 es menor que la corriente sin carga del motor en E2-03. Configure

E2-03 correctamente para evitar este error.

n

E2-02: Deslizamiento Nominal del Motor

Configura el deslizamiento nominal del motor en Hz para proporcionar el control del motor, proteger el motor y calcular

los límites de torque. Este valor se configura automáticamente durante el autoajuste (autoajuste rotacional, autoajuste

estacionario 1 y 2).

5.5 E: Parámetros del motor

298

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
