Modelo de variador

Tipo de fusible

Fabricante: Bussmann

Modelo

Corriente nominal del fusible (A)

5A0192

<1>

FWP-600A

600

5A0242

<1>

FWP-600A

600

<1> Los variadores de clase de 600 V no cumplen con los estándares europeos.

n

Conexión a tierra

El variador está diseñado para usarse en redes T-N (punto neutro conectado a tierra). Si debe instalar el variador en otros

tipos de sistemas de conexión a tierra, comuníquese con su representante de Yaskawa para obtener instrucciones.

n

Cumplimiento de los estándares CE de entrada del suministro eléctrico de CC.

Instale los fusibles de las siguientes tablas para cumplir con las normas CE.

M

M

W/T3

Variador

V/T2

U/T1

+1

_

W/T3

Variador

V/T2

U/T1

+1

_

+

_

Fusible

Fusible

Suministro eléctrico de CC

(conversor)

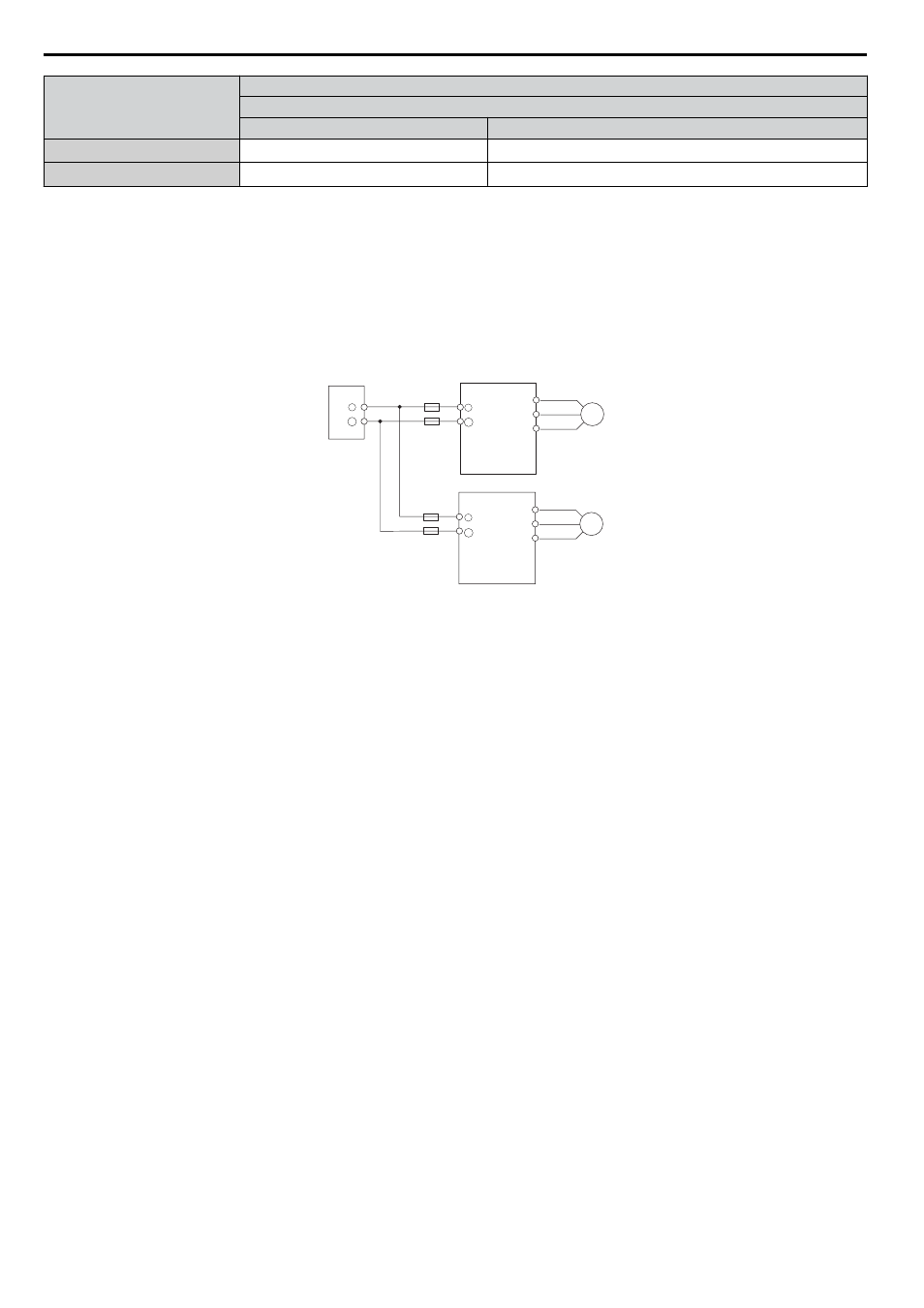

Figura D.2 Ejemplo de entrada de suministro eléctrico de CC (dos variadores conectados en serie).

Nota:

1. Al conectar varios variadores juntos, asegúrese de que cada uno tenga su propio fusible. Cuando se quema un fusible, cámbielos a

todos.

2.

Refiérase a Diagrama de conexión estándar PAG. 134

para obtener detalles sobre el suministro eléctrico de CA.

3. Los fusibles y portafusibles recomendados son fabricados por Fuji Electric.

D.2 Estándares europeos

776

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
