L4-04
Detección de
frecuencia 3 <1>
ON
(encendido) OFF (apagado)
L4-03
Frecuencia de salida
o velocidad del motor

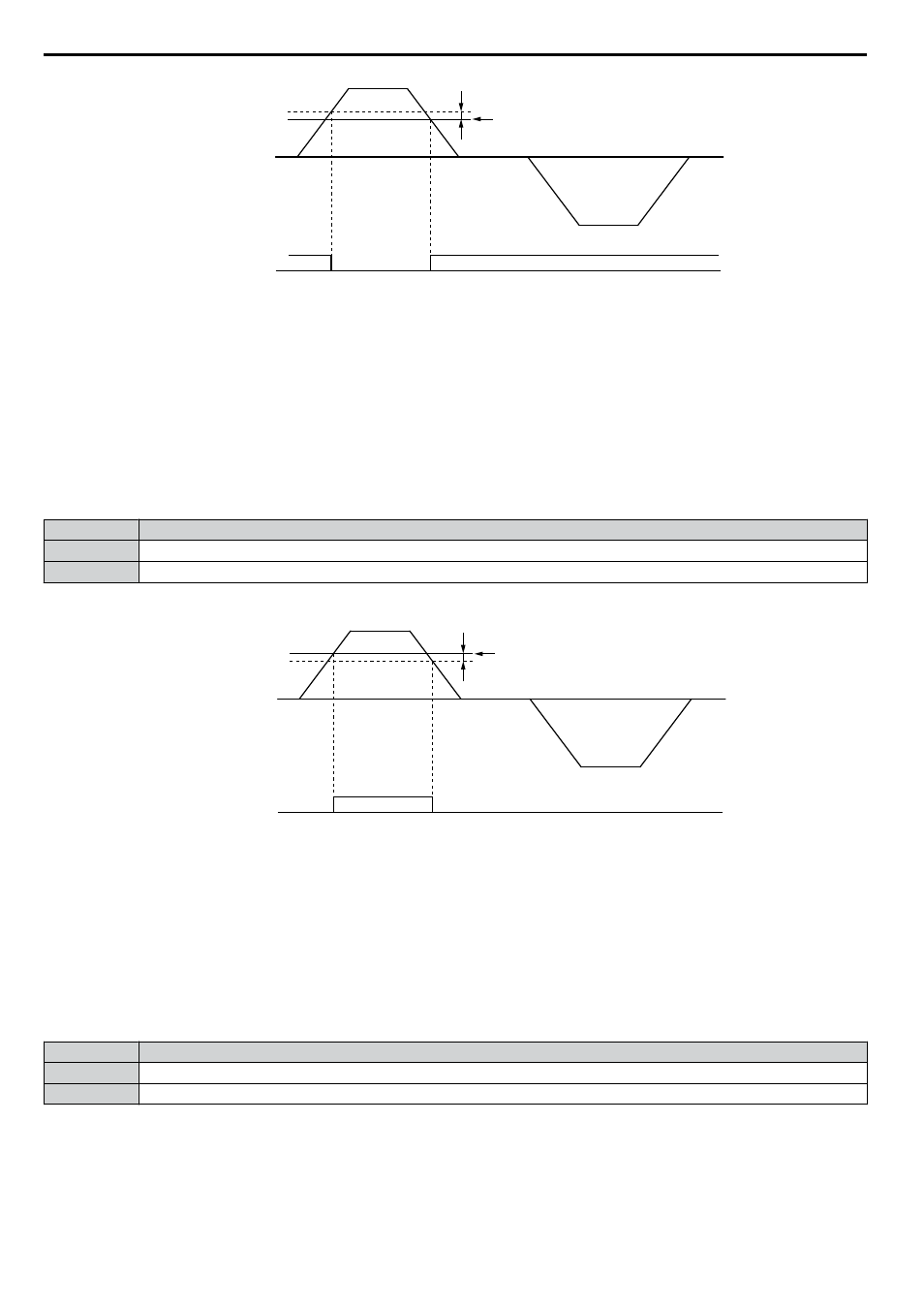

Figura 5.76 Ejemplo de detección de frecuencia 3 con valor de L3-04 positivo
<1> Esta es la tabla de tiempo en que L4-07 (Selección de la detección de concordancia de velocidad) se configura en 1
(detección siempre activada). La configuración predeterminada de L4-07 es 0 (sin detección durante el bloqueo de base).
Cuando L4-07 es configura en 0, el terminal se abre durante el bloqueo de base.
para
obtener información detallada.
Configuración 16: Detección de frecuencia 4
La salida se cierra cuando la frecuencia de salida o la velocidad del motor (CLV, CLV/PM) están por encima del nivel de
detección configurado en L4-03. El terminal sigue cerrado hasta que la frecuencia de salida o la velocidad del motor caen
por debajo de L4-03 menos la configuración de L4-04.
Estado
Descripción
Abierto
La frecuencia de salida o la velocidad del motor están por debajo de L4-03 menos L4-04 o no superaron L4-03.
Cerrado
La frecuencia de salida o la velocidad del motor superaron L4-03.
Nota:
El nivel de detección de L4-03 es un valor con signo; la detección funciona únicamente en la dirección especificada.
L4-04
Detección de
frecuencia 4 <1>
ON (encendido)
OFF
(apagado)
L4-03
Frecuencia de salida
o velocidad del motor
Figura 5.77 Ejemplo de detección de frecuencia 4 con valor de L3-04 positivo
<1> Esta es la tabla de tiempo en que L4-07 (Selección de la detección de concordancia de velocidad) se configura en 1
(detección siempre activada). La configuración predeterminada de L4-07 es 0 (sin detección durante el bloqueo de base).
Cuando L4-07 es configura en 0, el terminal se abre durante el bloqueo de base.
para
obtener información detallada.
Configuración 1A: Durante la reversa
Una salida digital configurada en "Durante la reversa" se cierra cuando el variador está impulsando el motor en dirección
reversa.
Estado
Descripción
Abierto
El motor es impulsado en dirección hacia adelante o está detenido.
Cerrado
El motor es impulsado en reversa.
5.7 H: Funciones de terminales
