u Instalación de un interruptor encapsulado (MCCB) o de un interruptor de circuito de
falla de tierra (GFCI)
Instale un MCCB o un GFCI para proteger las líneas entre el suministro eléctrico y los terminales de entrada de suministro
eléctrico del circuito principal
R/L1, S/L2 y T/L3. Esto protege el circuito principal y los dispositivos conectados al circuito principal y, al mismo tiempo,
ofrece una protección contra sobrecargas.
AVISO: Evite daños en el equipo. Instale un fusible y un GFCI en los modelos 4A0930 y 4A1200. No respetar estas instrucciones puede
causar daños en el suministro eléctrico en caso de cortocircuito.
Tenga en cuenta lo siguiente al seleccionar e instalar un MCCB o un GFCI:
• La capacidad del MCCB o del GFCI debe ser entre 1.5 y 2 veces mayor que la corriente nominal de salida del variador.
Use un MCCB o un GFCI para evitar que el variador genere un fallo, en lugar de usar protección contra
sobrecalentamientos (150% durante un minuto a la corriente nominal de salida).
• Si hay varios variadores conectados a un MCCB o GFCI compartido con otro equipo, use una secuencia que desconecte
la energía en caso de salida de errores usando un contactor magnético (MC) como el que se observa en la Figura 8.23 .
R/L1
MB
MCCB o GFCI A
B
MC
MC
MC
MC
S/L2
T/L3
C SA
A – Suministro eléctrico
B – Variador C – Suministro eléctrico de control

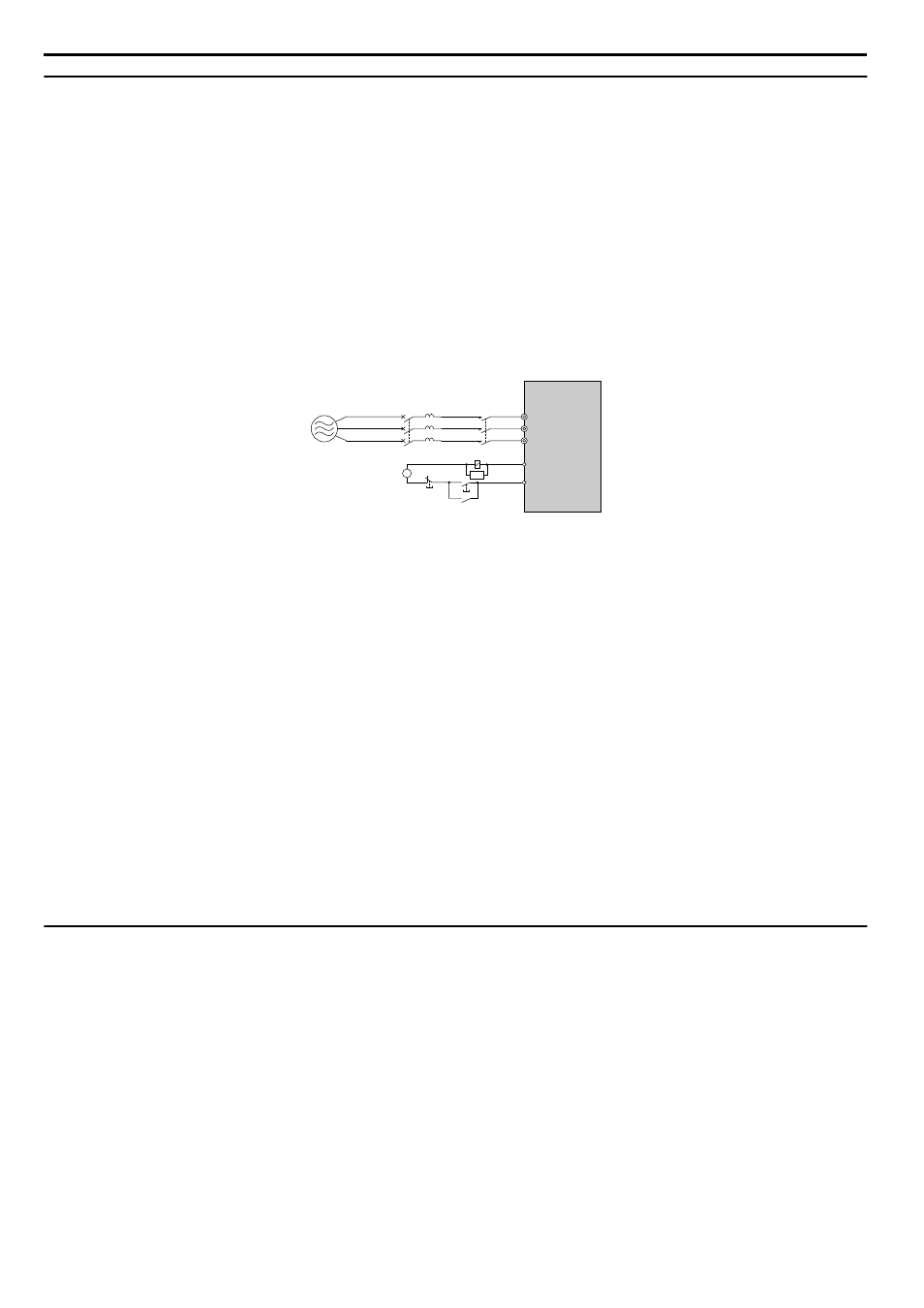

Figura 8.23 Cableado de interrupción del suministro eléctrico (ejemplo)
ADVERTENCIA! Peligro de descarga eléctrica. Desconecte el MCCB (o el GFCI) y el MC antes de conectar los terminales. No respetar
estas instrucciones puede causar lesiones graves o la muerte.
n Precauciones de aplicación al instalar un GFCI
Las salidas del variador generan una corriente de fuga de alta frecuencia como resultado de las conmutaciones a alta
velocidad. Instale un GFCI en el lado de la entrada del variador para apagar las corrientes de fuga potencialmente dañinas.
Factores que determinan la corriente de fuga:
• Tamaño del variador de CA
• Frecuencia de portadora del variador de CA
• Tipo y longitud del cable del motor
• Filtro EMI/RFI
Si el GFCI se dispara falsamente, considere la posibilidad de cambiar estos elementos o usar un GFCI con un nivel de
disparo mayor.
Nota: Elija un GFCI diseñado específicamente para un variador de CA. El tiempo de operación debe ser de al menos 0.1 s con un amperaje
de sensibilidad de al menos 200 mA por variador. La forma de onda de salida del variador y del filtro EMC integrado puede ocasionar
un aumento de la corriente de fuga. Esto, a su vez, puede causar un funcionamiento incorrecto del interruptor de fuga. Para corregir el
problema, aumente el amperaje de sensibilidad o reduzca la frecuencia de portadora.
u Instalación de un contactor magnético del lado del suministro eléctrico
Instale un contactor magnético (MC) en la entrada del variador con el fin que se explica a continuación.
n Desconexión del suministro eléctrico
Apague el variador con un MC cuando ocurra una falla en alguno de los equipos externos, como las resistencias de frenado.
AVISO: No conecte interruptores electromagnéticos ni MC a los circuitos motrices de salida sin la secuencia apropiada. Una
secuenciación inadecuada de los circuitos motrices de salida puede causar daños en el variador.
AVISO: Instale un MC del lado de la entrada del variador cuando el variador no deba reiniciarse automáticamente tras una pérdida de
energía. Para lograr la máxima vida útil de los capacitores electrolíticos y los relés de circuito, no encienda y apague el suministro
eléctrico del variador más de una vez cada 30 minutos. El uso frecuente puede dañar el variador. Utilice el variador para detener y
arrancar el motor.
AVISO: Use un contactor magnético (MC) para asegurarse de que sea posible apagar por completo la alimentación que llega al variador
cuando sea necesario. El MC debe estar cableado de modo tal que se abra cuando se dispara un terminal de salida de fallas.
Nota: 1. Instale un MC del lado de la entrada del variador para evitar que el variador se reinicie automáticamente cuando regresa la energía
tras una pérdida momentánea de alimentación.
