SECCIÓN B-B

TERMINALES DEL

CIRCUITO DE CONTROL

TERMINALES DEL
CIRCUITO PRINCIPAL

(2) TERMINALES DE
PUESTA A TIERRA

Unidad: in. [mm]

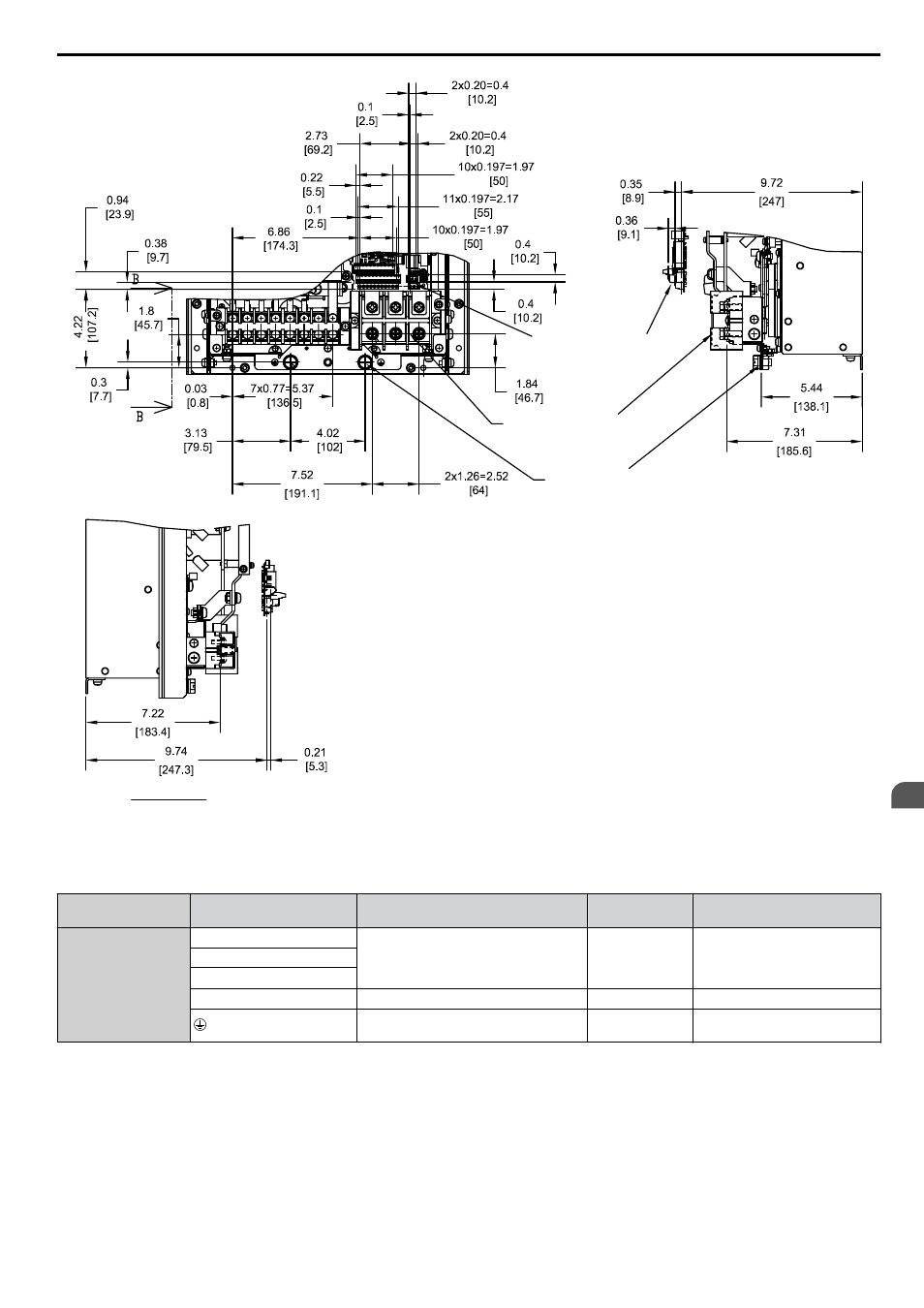

Figura 2.48 Modelos 4T0139 y 4T0165

Tabla 2.26 Especificaciones de terminales y cables del circuito principal y de puesta a tierra de los modelos 4T0139 y 4T0165

de 12 pulsos

Modelo de variador

Terminal

Rango de cable

AWG, kcmil

Tamaño del

tornillo

Torque de ajuste

N·m (lb.in.)

4T0139

<1>

4T0165

<1>

R/L1, S/L2, T/L3

22 a 1/0 (0.3 a 53.5)

M6

2.5 a 3.0

(22 a 1/0)

R1/L11, S1/L21, T1/L31
⊖, ⊕3
U/T1, V/T2, W/T3

6 a 250 (13.3 a 127)

M8

15.0 (132.8)

Consulte el tamaño del cable en los códigos

correspondientes

M10

18 a 23

(159.3 a 203.6)

<1> Para obtener información sobre los modelos de 12 pulsos, consulte el manual TOEPYAIA1U02 (A1000 6-Fase de entrada / 12-Pulse Pestaña

de montaje y la No-Pestaña de montaje Manual de instalación).

2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico

107

2

Instalación mecánica
