A

B

C

D

E

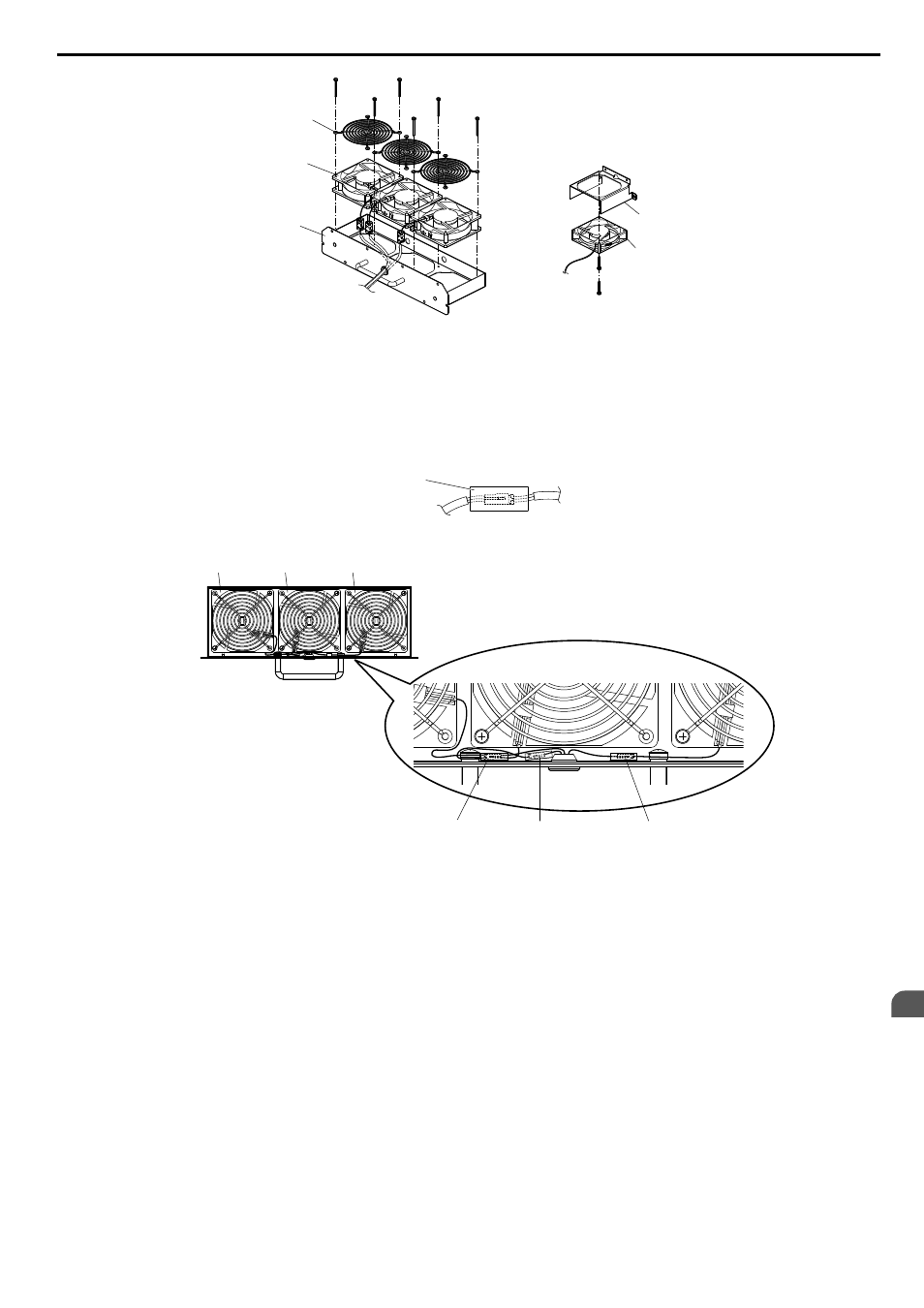

A – Protector del ventilador
B – Ventilador de enfriamiento
C – Caja de la unidad de ventiladores

D – Base del ventilador de circulación
E – Ventilador de circulación

Figura 7.29 Desmontaje de la unidad de ventiladores: 4A0414

n

Cableado del ventilador de enfriamiento

1.

Ubique el tubo de protección de modo que el conector del ventilador se asiente en el centro del tubo protector.

Tubo protector

2.

Coloque el conector del ventilador cubierto por el tubo, como se muestra en la

Figura 7.30

.

Ventilador de
refrigeración B1

Ventilador de
refrigeración B2

Ventilador de
refrigeración B3

Conector para
ventilador B1

Conector para
ventilador B2

Conector para
ventilador B3

Figura 7.30 Cableado del ventilador de enfriamiento: 4A0414

3.

Vuelva a verificar el conector del relé para asegurarse de que está bien conectado.

7.4 Ventiladores de enfriamiento del variador

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico

511

7

Inspección y mant. periódicos
