Conexión de un filtro de ruido

n

Filtro de ruido del lado de la entrada

Las salidas del variador generan ruido como resultado de las conmutaciones de alta velocidad. Este ruido circula desde el

interior del variador hacia el suministro eléctrico y puede afectar a otros equipos. La instalación de un filtro de ruido del

lado de la entrada del variador puede reducir la cantidad de ruido que circula hacia el suministro eléctrico. Además, esto

evita que el ruido ingrese al variador desde el suministro eléctrico.
• Use un filtro de ruido específicamente diseñado para variadores de CA.
• Instale el filtro de ruido tan cerca del variador como sea posible.

C

D

A

B

R/L1

U

V

W

R

S

T

E

MCCB

MCCB

S/L2

T/L3

A – Suministro eléctrico
B – Filtro de ruido del lado de la

entrada
(modelo LNFD-
oo)

C – Variador
D – Otro dispositivo de control

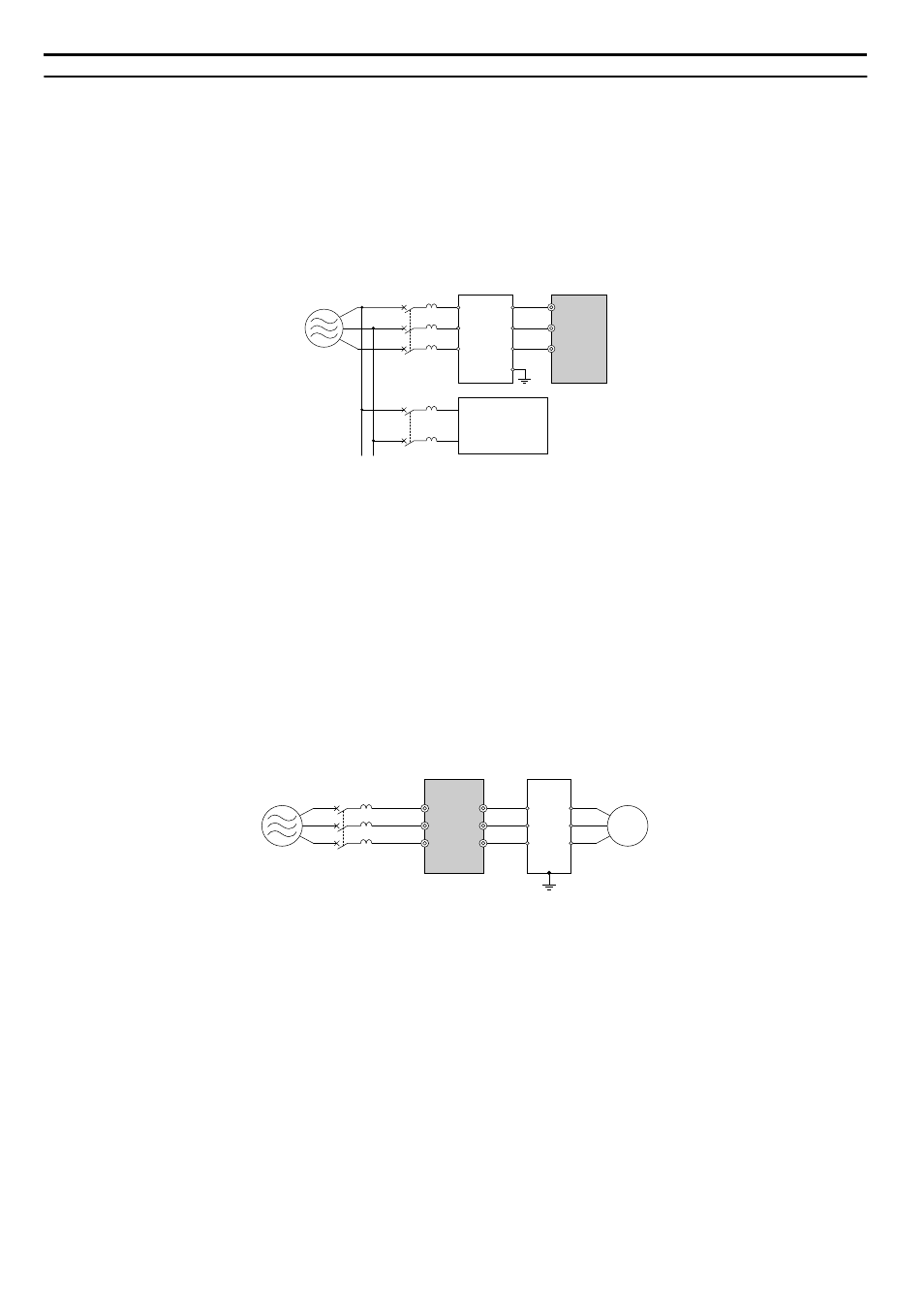

Figura 8.26 Filtro de ruido del lado de la entrada (trifásico 200/400 V)

Los modelos de variador clase de 200 V y clase de 400 V se someten a pruebas de acuerdo con las normas europeas IEC/

EN 61800-5-1 y cumplen con las pautas EMC.

Refiérase a Cumplimiento de pautas de EMC PAG. 778

para conocer

los detalles sobre la selección e instalación del filtro EMC.

n

Filtro de ruido del lado de la salida

Un filtro de ruido del lado de la salida del variador reduce el ruido inductivo y el ruido radiado. La

Figura 8.27

ilustra un

ejemplo del cableado del filtro de ruido del lado de la salida.

AVISO: No conecte capacitores de avance de fase ni filtros de ruido LC/RC a los circuitos de salida. La aplicación incorrecta de filtros

de ruido puede dañar el variador.

C

D

B

A

M

R/L1

MCCB

S/L2

T/L3

U/T1

V/T2

W/T3

1

2

3

4

5

6

A – Suministro eléctrico
B – Variador

C – Filtro de ruido del lado de la salida
D – Motor

Figura 8.27 Filtro de ruido del lado de la salida

Ruido radiado: Las ondas electromagnéticas radiadas desde el variador y los cables generan un ruido en todo el ancho

de banda de radio que puede afectar a los dispositivos circundantes.

Ruido inducido: El ruido generado por inducción electromagnética puede afectar la línea de señal y puede hacer que

el controlador funcione incorrectamente.

Prevención del ruido inducido

Use un filtro de ruido del lado de la salida o use cables blindados. Para evitar el ruido inducido, coloque los cables a 30 cm

de la línea de señal, como mínimo.

8.5 Instalación de dispositivos periféricos

550
