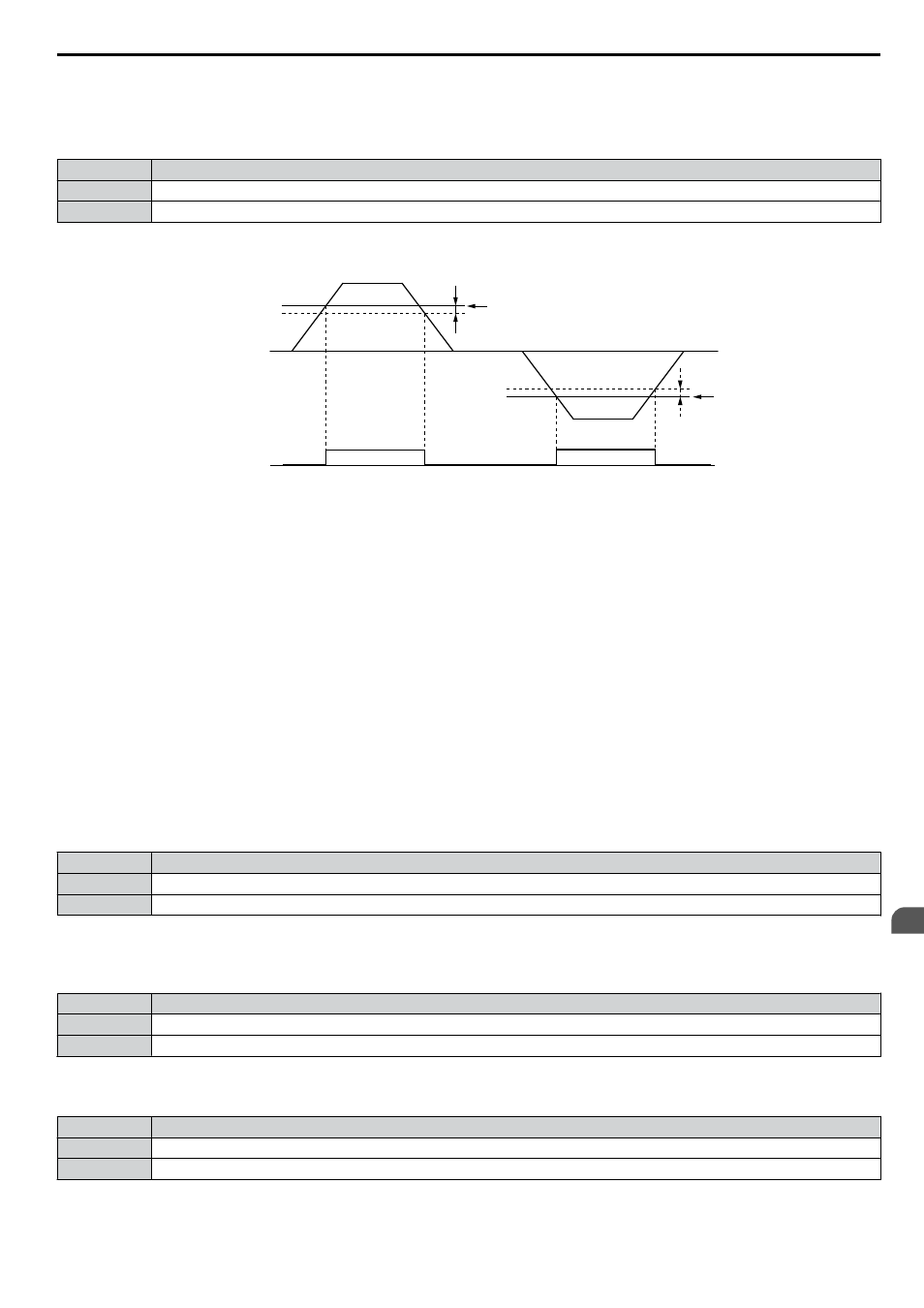

Configuración 5: Detección de frecuencia 2
La salida se cierra cuando la frecuencia de salida o la velocidad del motor (CLV, CLV/PM) son mayores que el nivel de
detección configurado en L4-01. El terminal sigue cerrado hasta que la frecuencia de salida o la velocidad del motor sean
menores que L4-01 menos la configuración de L4-02.
Estado Descripción
Abierto La frecuencia de salida o la velocidad del motor son menores que L4-01 menos L4-02 o no son mayores que L4-01.
Cerrado La frecuencia de salida o la velocidad del motor son mayores que L4-01.
Nota: La detección de frecuencia funciona hacia adelante y en reversa. El valor de L4-01 se utiliza como el nivel de detección para ambas
direcciones.
L4-02
Detección de
frecuencia 2
ON (encendido)
OFF
(apagado)
L4-02
L4-01
L4-01
Frecuencia de salida
o velocidad del motor
Figura 5.73 Tabla de tiempos de detección de frecuencia 2
Refiérase a L4-01, L4-02: Nivel de detección de concordancia de velocidad y ancho de detección PAG. 379 para obtener
información detallada.
Configuración 6: Variador listo
La salida se cierra cuando el variador está preparado para operar el motor. El terminal no se cierra en las condiciones
enumeradas a continuación, y se omite todo comando de Marcha.
• Cuando se desconecta el suministro eléctrico
• Durante una falla
• Cuando el suministro eléctrico interno del variador no funciona correctamente
• Cuando un error de configuración de los parámetros imposibilita el funcionamiento
• Cuando se produce una situación de sobretensión o baja tensión, aunque esté detenido
• Mientras se edita un parámetro en el Modo de programación (cuando b1-08 = 0)
Configuración 7: Baja tensión del bus de CC
La salida se cierra cuando la tensión del bus de CC o el suministro eléctrico del circuito de control cae por debajo del nivel
de disparo configurado en L2-05. Una falla en el circuito del bus de CC también hace que el terminal configurado para
“Baja tensión del bus de CC” se cierre.
Estado Descripción
Abierto La tensión del bus CC es superior al nivel especificado en L2-05.
Cerrado La tensión del bus CC cayó por debajo del nivel especificado en L2-05.
Configuración 8: Durante el bloqueo de base (N.O.)
La salida se cierra para indicar que el variador se encuentra en un estado de bloqueo de base. Mientras están en bloqueo
de base, los transistores de salida no se alternan y no sale tensión del circuito principal.
Estado Descripción
Abierto El variador no está en un estado de bloqueo de base.
Cerrado El bloqueo de base se está ejecutando.
Configuración 9: Fuente de la referencia de frecuencia
Muestra la fuente de referencia de frecuencia seleccionada actualmente.
Estado Descripción
Abierto La referencia de frecuencia es suministrada desde la referencia externa 1 (b1-01) o la referencia externa 2 (b1-15).
Cerrado La referencia de frecuencia proviene del operador digital.
Configuración A: Fuente del comando de Marcha
Muestra la fuente del comando de Marcha seleccionada actualmente.
5.7 H: Funciones de terminales
