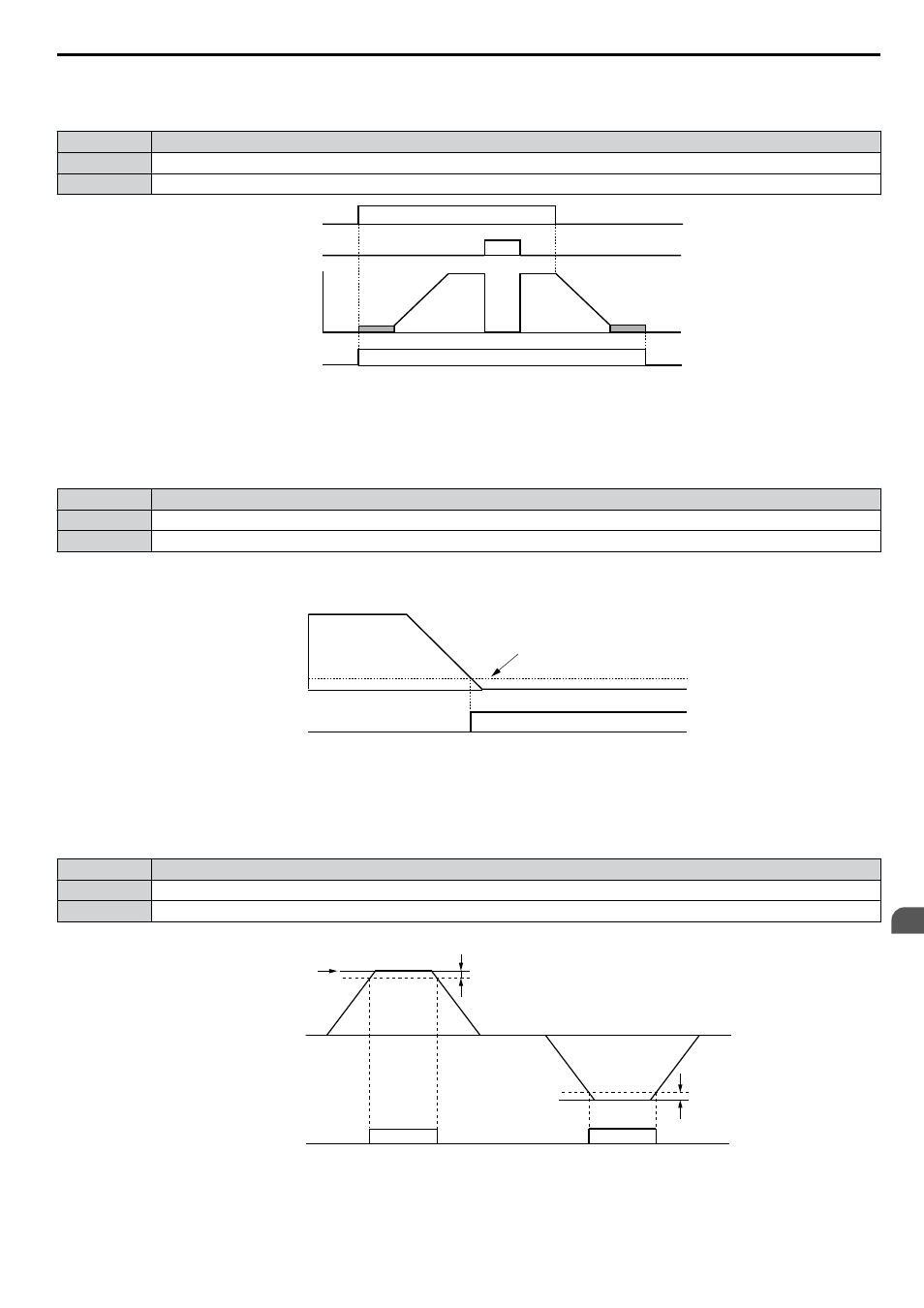

Configuración 0: Durante la marcha

La salida se cierra cuando circula tensión por el variador.

Estado

Descripción

Abierto

El variador está detenido.

Cerrado

Se ingresa un comando de Marcha o el variador está en desaceleración o inyección de CC.

ON (encendido)

ON

(encendido)

OFF

(apagado)

OFF (apagado)

ON (encendido)

OFF

(apagado)

Comando
Marcha

Comando
Bloqueo de base

Frecuencia
de salida

Durante
la marcha

Figura 5.68 Tabla de tiempos durante la marcha

Configuración 1: Velocidad cero

El terminal se cierra cuando la frecuencia de salida o la velocidad del motor (CLV, CLV/PM) son iguales o menores que

la frecuencia de salida mínima configurada en E1-09 o b2-01.

Estado

Descripción

Abierto

La frecuencia de salida es mayor que la frecuencia de salida mínima configurada en E1-09 o b2-01

Cerrado

La frecuencia de salida pasa a ser menor o igual que la frecuencia de salida mínima configurada en E1-09 o b2-01

Nota:

Al usar los modos de control CLV o CLV/PM, el terminal de salida se cierra cuando la velocidad del motor es menor o igual que el

nivel de velocidad cero configurado en b2-01. En todos los demás modos de control, el terminal de salida se cierra cuando la frecuencia

de salida es menor o igual que la frecuencia de salida mínima fijada en E1-09.

OFF (apagado)

Frecuencia

de salida

o

velocidad

del motor

Velocidad
cero

ON (encendido)

E1-09 (Frecuencia de salida máxima) o
b2-01 (Nivel de velocidad a cero)

Figura 5.69 Tabla de tiempos de velocidad cero

Configuración 2: Concordancia de velocidad 1 (f

ref

/f

salida

Concordancia 1)

Se cierra cuando la frecuencia de salida real o la velocidad del motor (CLV, CLV/PM) se encuentra dentro del ancho de

la concordancia de velocidad (L4-02) de la referencia de frecuencia actual, de forma independiente a la dirección.

Estado

Descripción

Abierto

La frecuencia de salida o velocidad del motor no concuerdan con la referencia de frecuencia mientras el variador está en marcha.

Cerrado

La frecuencia de salida o velocidad del motor se encuentra dentro del rango de referencia de frecuencia ±L4-02.

Nota:

La detección funciona hacia adelante y en reversa.

L4-02

L4-02

Referencia
de frecuencia

Concordancia de
velocidad 1

ON
(encendido)

OFF

(apagado)

Frecuencia de salida

o velocidad del motor

Figura 5.70 Diagrama de tiempo de la concordancia de velocidad 1

5.7 H: Funciones de terminales

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico

337

5

Detalles de los parámetros
