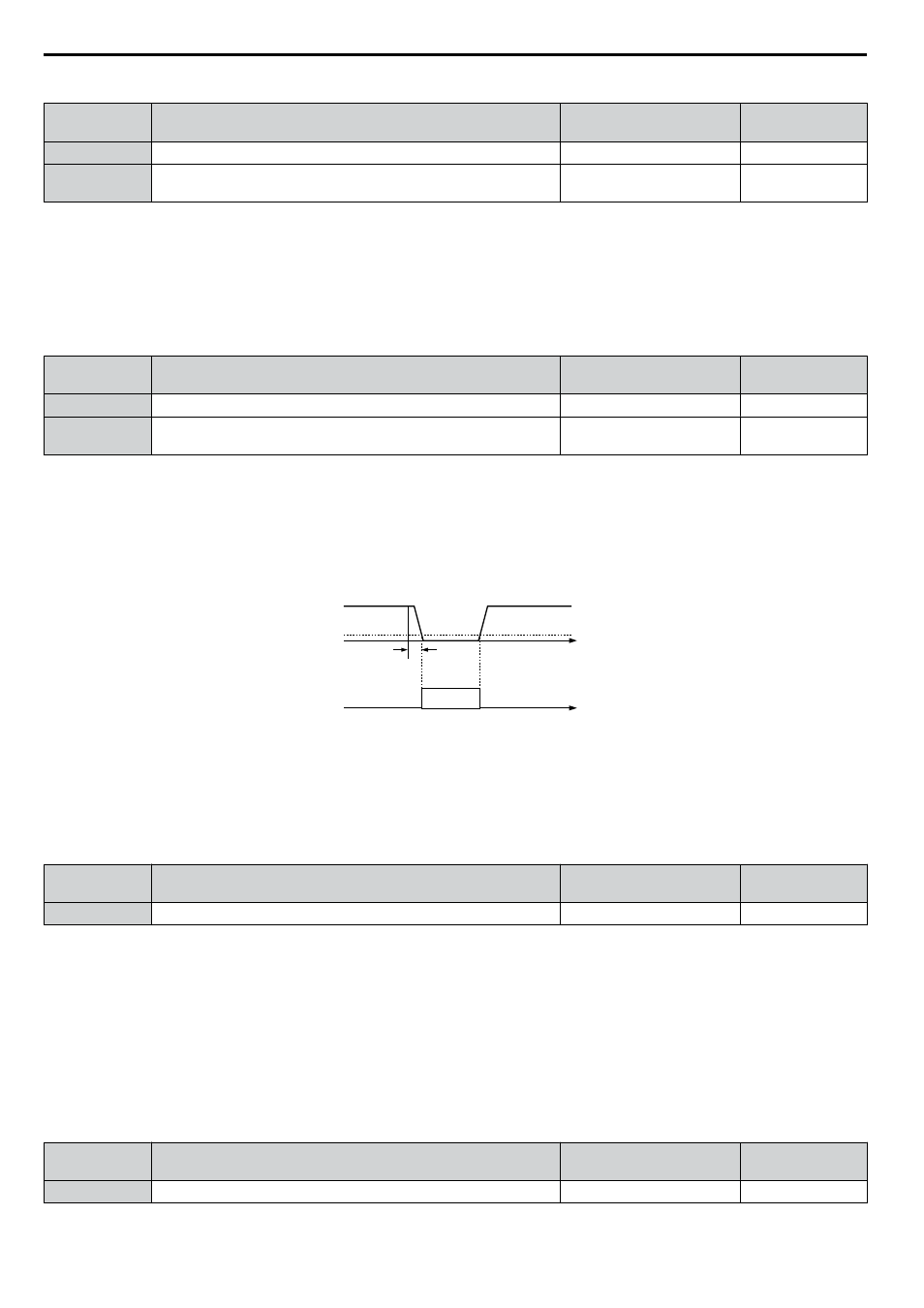

El parámetro L4-02 configura el nivel de histéresis para estas funciones.
N.º Nombre
Rango de
configuración
Predeterminado
L4-01 Nivel de Detección de Concordancia de velocidad 0.0 a 400.0 Hz 0.0 Hz
L4-02 Ancho de Detección de Concordancia de velocidad 0.0 a 20.0 Hz
Determinado por
A1-02
Refiérase a H2-01 a H2-03: Selección de la Función de los Terminales M1-M2, M3-M4 y M5-M6 PAG. 336 ,
Configuraciones 2, 3, 4 y 5.
n L4-03, L4-04: Nivel de detección de concordancia de velocidad y ancho de detección (+/-)
El parámetro L4-03 configura el nivel de detección para las funciones de salida digital de Concordancia de velocidad 2,
Concordancia de velocidad configurada por el usuario 2, Detección de frecuencia 3 y Detección de frecuencia 4.
El parámetro L4-04 configura el nivel de histéresis para estas funciones.
N.º Nombre
Rango de
configuración
Predeterminado
L4-03 Nivel de Detección de Concordancia de velocidad (+/-) -400.0 a 400.0 Hz 0.0 Hz
L4-04 Ancho de Detección de Concordancia de velocidad (+/-) 0.0 a 20.0 Hz
Determinado por
A1-02
Refiérase a H2-01 a H2-03: Selección de la Función de los Terminales M1-M2, M3-M4 y M5-M6 PAG. 336 ,
Configuraciones 13, 14, 15 y 16.
n L4-05: Selección de la Detección de Pérdida de Referencia de Frecuencia
El variador puede detectar la pérdida de una referencia de frecuencia analógica desde las entradas A1, A2 o A3. La pérdida
de referencia de frecuencia se detecta cuando esta cae por debajo del 10% de la referencia o por debajo del 5% de la
frecuencia de salida máxima en 400 ms.
100%
400 ms
Referencia
de frecuencia
analógica
Pérdida de
la salida
de referencia
tiempo
10%
ON
(encendido)
OFF (apagado)
Figura 5.105 Función de pérdida de referencia
Configure H2-01, H2-02 o H2-03 en C para que se accione una salida digital cuando se produzca una pérdida de referencia
de frecuencia. Refiérase a Configuración C: Pérdida de la referencia de frecuencia PAG. 340 para obtener información
detallada sobre cómo configurar la función de salida.
El parámetro L4-05 selecciona la operación cuando se detecta una pérdida de referencia de frecuencia.
N.º Nombre
Rango de
configuración
Predeterminado
L4-05 Selección de la Detección de Pérdida de Referencia de Frecuencia 0, 1 0
Configuración 0: Paro
El variador sigue la referencia de frecuencia (que ya no está presente) y detiene el motor.
Configuración 1: Funcionamiento constante con menor referencia de velocidad.
El variador continúa el funcionamiento en el valor de referencia de frecuencia configurado en el parámetro L4-06. Cuando
se restablece el valor de referencia de frecuencia externo, continúa la operación con esa referencia de frecuencia.
n L4-06: Referencia de Frecuencia en caso de Pérdida de Referencia
Configura el nivel de referencia de frecuencia en el que funciona el variador cuando L4-05 = 1 y cuando se detecta una
pérdida de referencia. El valor se configura como porcentaje de la referencia de frecuencia antes de que se detecte la
pérdida.
N.º Nombre
Rango de
configuración
Predeterminado
L4-06 Referencia de Frecuencia en caso de Pérdida de Referencia 0.0 a 100.0% 80.0%
5.8 L: Funciones de protección
