u Modelos tipo brida 4A0930 y 4A1200

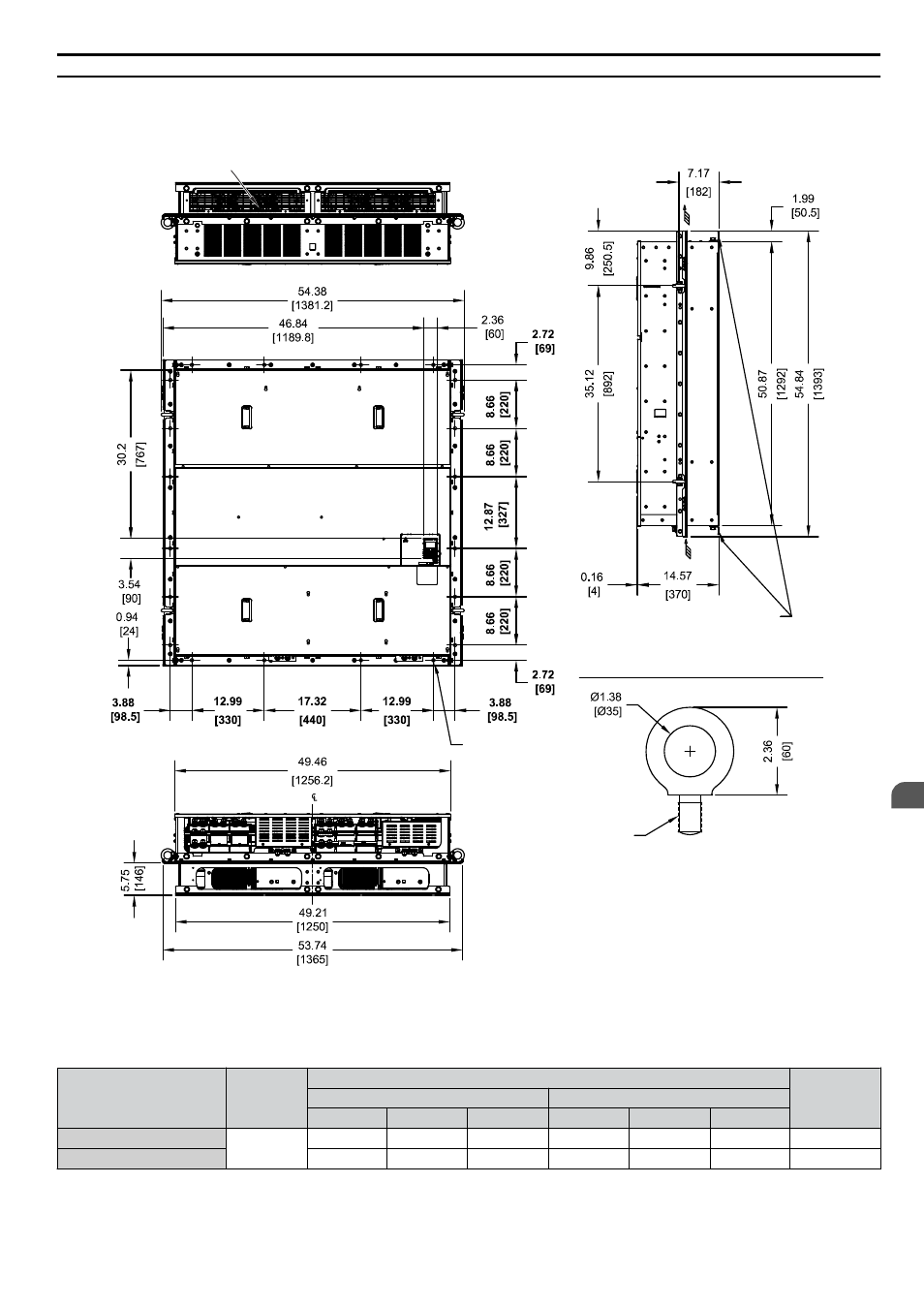

n Dimensiones exteriores y de montaje del modelo tipo brida
DIM. DE MONTAJE HORIZONTAL
ROSCA M16
NOTA: La temperatura máxima del aire circundante es 50 °C (122 °F) (6) VENTILADORES EXTERNOS
DE ENFRIAMIENTO
DETALLES DE IZAJE Y DE LOS CÁNCAMOS
(20) ORIFICIOS DE
MONTAJE PARA
TORNILLOS DE
1/2 in. [M12]
Unidad: in. [mm]
NOTA: Se necesita una barra de separación,
para evitar daños durante el izaje.
VISTA FRONTAL
DIM. DE MONT
AJE VER
TICAL
(2) SOPORTES DE MONTAJE UTILIZADOS
DURANTE EL TRANSPORTE SOLAMENTE;
QUÍTELOS ANTES DE LA INSTALACIÓN
AIRE
AIRE
Figura 2.66 Modelos 4A0930 y 4A1200
n Datos de la pérdida de calor del modelo tipo brida
Tabla 2.33 Modelos 4A0930 y 4A1200
Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = 8 kHz)
Interno Externo Total Interno Externo Total
4A0930
400
2952 8476 11428 2455 6912 9367 575 (1265)
4A1200 3612 8572 12184 3155 7626 10781 587 (1291)
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
