n Extracción y desmontaje de la unidad de ventiladores de enfriamiento
1.
Quite la cubierta de terminales y las cubiertas frontales 1 y 2.
2.
Quite los conectores del relé del ventilador de enfriamiento y el ventilador de enfriamiento del tablero de circuitos.
A
B
D
C
F F G E E
A – Unidad de ventiladores
B – Conector del relé del ventilador
C – Ventilador de enfriamiento del
tablero de circuitos
D – Caja del ventilador de
enfriamiento del tablero de
circuitos
E – Gancho
F – Conector del ventilador de
enfriamiento del tablero de
circuitos
G – Cable del ventilador de
enfriamiento del tablero de
circuitos

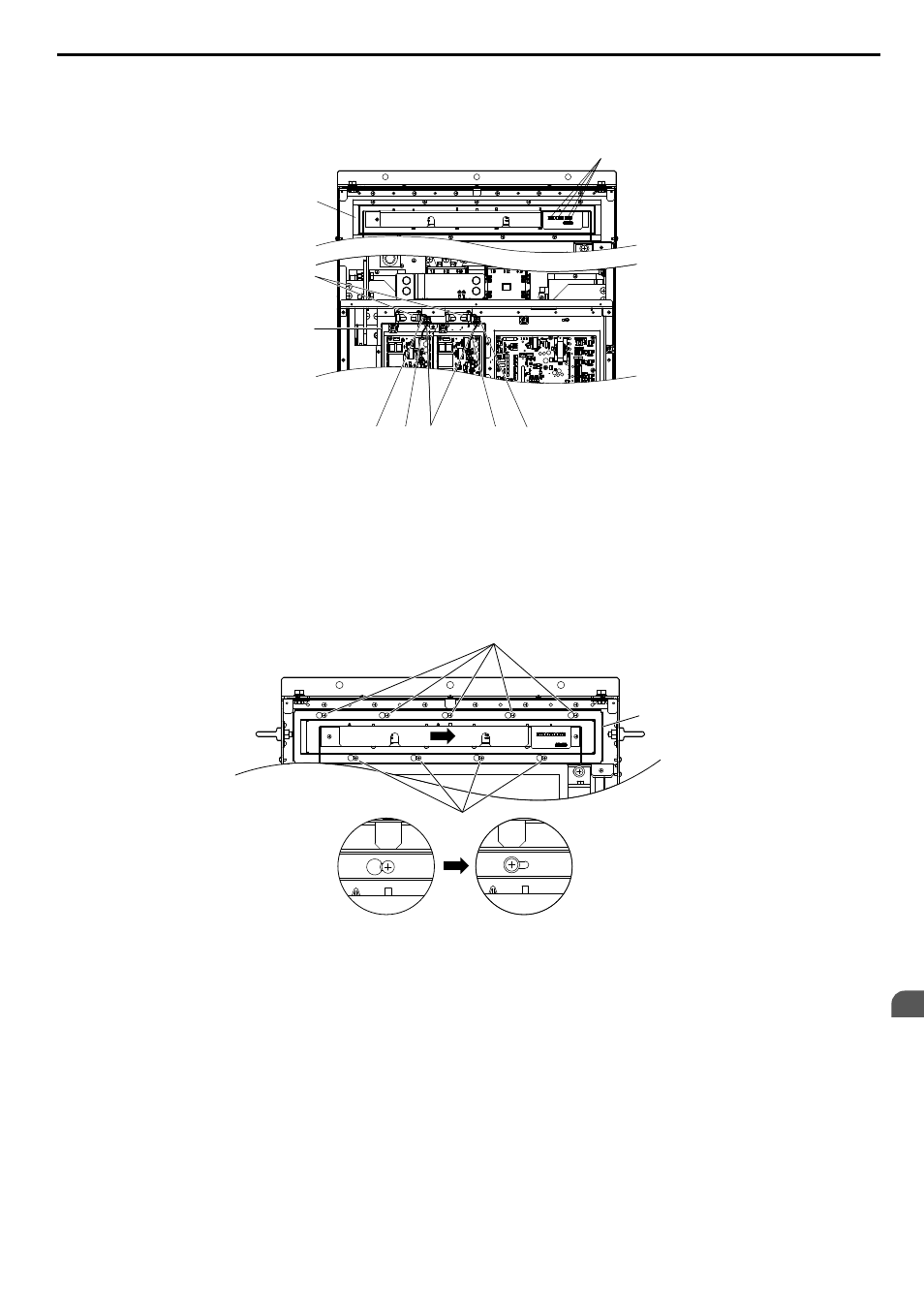

Figura 7.32 Nombres de componentes: 4A0515 y 4A0675
3.
Afloje los nueve tornillos y deslice el panel hacia la derecha.
Tornillo
Panel deslizante
Tornillo
Figura 7.33 Quite la unidad de ventiladores: 4A0515 y 4A0675
4.
Quite el panel deslizable, la unidad de ventiladores y la unidad de ventiladores de enfriamiento del tablero de
circuitos.
