Configuración 0: El comando de Marcha no se acepta cuando b2-01 ≤ velocidad del motor < E1-09
Configuración 1: El comando de Marcha se acepta cuando b2-01 ≤ velocidad del motor < E1-09

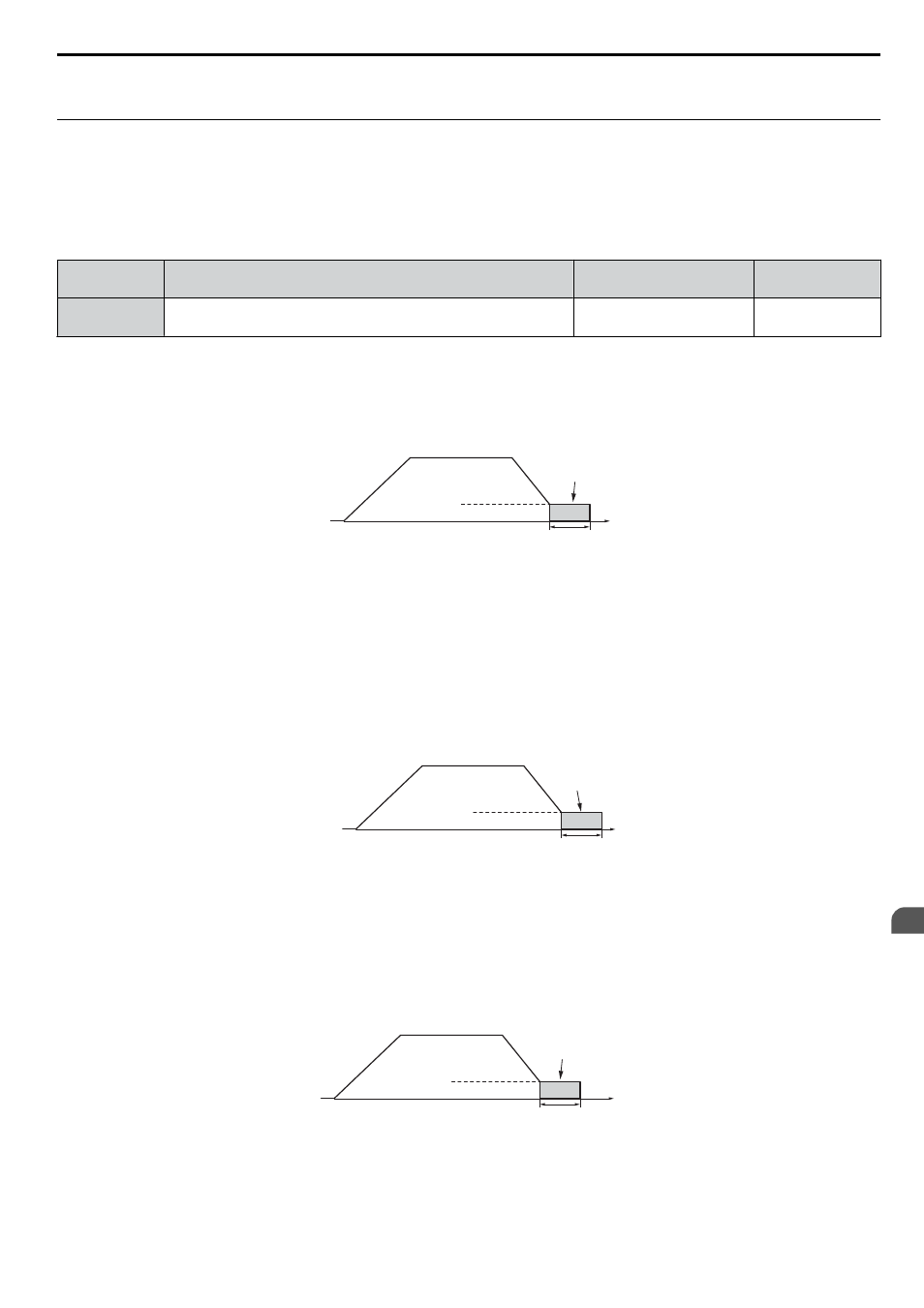

u b2: Inyección de CC y frenado por cortocircuito
Estos parámetros determinan el funcionamiento de las funciones de frenado con inyección de CC, control de velocidad a
cero y frenado por cortocircuito.
n b2-01: Frecuencia de Inicio del Frenado por Inyección de CC
Se activa cuando se selecciona "Paro por rampa" como método de detención (b1-03 = 0).
N.º Nombre
Rango de
configuración
Predeterminado
b2-01 Frecuencia de Inicio del Frenado por Inyección de CC 0.0 a 10.0 Hz
Determinada por
A1-02
La función que se acciona con el parámetro b2-01 depende del modo de control que se haya seleccionado.
V/f, V/f con PG y OLV (A1-02 = 0, 1, 2)
Para estos modos de control, el parámetro b2-01 determina la frecuencia de inicio para la inyección de CC en el paro.
Cuando la frecuencia de salida desciende por debajo del valor de b2-01, la inyección de CC se activa durante el tiempo
configurado en el parámetro b2-04.
Frecuencia
de Salida
Tiempo
b2-04
Frenado por
inyección de CC
E1-09 Frec. mín. de
salida b2-01 Frec. de inicio
del frenado por iny. de CC
Figura 5.15 Inyección de CC en el Paro para V/f, V/f con PG y OLV
Nota: Si b2-01 se configura con un valor menor que E1-09 (frecuencia mínima), la inyección de CC comienza cuando la frecuencia baja hasta
el valor de E1-09.
OLV/PM y AOLV/PM (A1-02 = 5, 6)
Para estos modos de control, el parámetro b2-01 determina la frecuencia de arranque para el frenado por cortocircuito en
el paro. Cuando la frecuencia de salida desciende por debajo del valor de configuración de b2-01, se activa el frenado por
cortocircuito durante el tiempo determinado en el parámetro b2-13.
Si el tiempo de inyección de CC se activa en el paro, se produce una inyección de CC durante el tiempo determinado en
b2-04, después de que finaliza el frenado por cortocircuito.
Frecuencia
de Salida
Tiempo
b2-13
Frenado por
cortocircuito
E1-09 Frecuencia mín. b2-01
Nivel de velocidad cero
Figura 5.16 Frenado por cortocircuito en el paro en OLV/PM y AOLV/PM
Nota: Si b2-01 se configura con un valor menor que E1-09 (frecuencia mínima), la inyección de CC comienza cuando la frecuencia baja hasta
el valor de E1-09. El variador no efectúa el frenado por cortocircuito cuando b2-01 = E1-09 = 0 Hz.
CLV y CLV/PM (A1-02 = 3, 7)
Para estos modos de control, el parámetro b2-01 determina la frecuencia de arranque para el control de velocidad a cero
(sin bloqueo de posición) en el paro. Cuando la frecuencia de salida desciende por debajo del valor de b2-01, se activa el
control de velocidad a cero durante el tiempo determinado en el parámetro b2-04.
Tiempo
Control de
velocidad a cero
b2-04
Frecuencia
de Salida
E1-09 Frec. mín. de
salida b2-01 Frec. de inicio
del frenado por iny. de CC
Figura 5.17 Control de velocidad a cero en el paro en CLV y CLV/PM
Nota: Si b2-01 es menor que E1-09 (frecuencia mínima), el control de velocidad a cero comienza en la frecuencia configurada en E1-09.
