Inicie la búsqueda de velocidad desde la
referencia de frecuencia anterior

Comando Marcha

Entrada del
bloqueo de
base

Referencia
de frecuencia

Frecuencia
de salida

OFF
(apagado)

ON (encendido)

Salida apagada, el motor
se mueve por inercia

ON

(encendido)

Liberación
del bloqueo de base

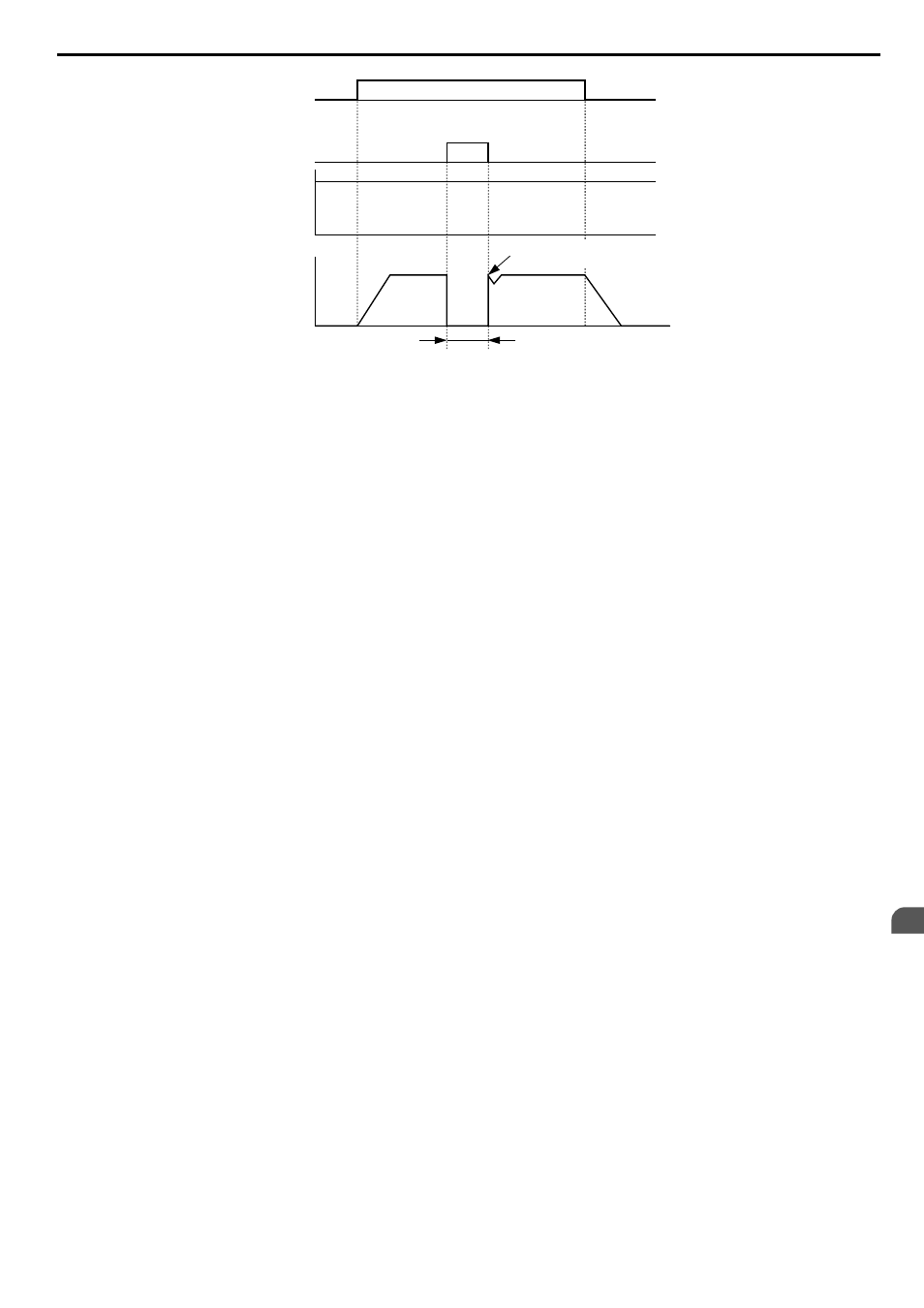

Figura 5.60 Operación de bloqueo de base durante la marcha

Configuración A: Sostenimiento de la rampa de aceleración/desaceleración

Cuando la entrada digital programada para la función de sostenimiento de la rampa de aceleración/desaceleración se cierra,

el variador bloquea (mantiene) la frecuencia de salida. La aceleración o desaceleración se reanuda cuando se vuelve a abrir

la entrada.
Si la función de sostenimiento de la rampa de aceleración/desaceleración está activa (d4-01 = 1), el variador guarda la

frecuencia de salida en la memoria cuando se cierra la entrada Sostenimiento de rampa. Cuando se reinicia el variador

después de un paro o de una interrupción del suministro eléctrico, la frecuencia de salida guardada se convierte en la

referencia de frecuencia (siempre que la entrada de sostenimiento de la rampa de aceleración/desaceleración continúe

cerrada).

Refiérase a d4-01: Selección de la Función de Sostenimiento de la Referencia de Frecuencia PAG. 283

para

conocer los detalles.

Configuración B: Alarma de sobrecalentamiento del variador (oH2)

Acciona una alarma oH2 cuando se cierra el contacto. El funcionamiento del variador no se ve afectado, ya que esta es

una alarma.

Configuración C: Selección de entrada de terminales analógicos (terminales A1, A2, A3)

Cuando están cerrados, los terminales especificados en H3-14 se activan. Cuando se abren, el variador omite la señal de

entrada que llega a los terminales analógicos.

Configuración D: Desactivar el encoder PG

Cuando está cerrado, el variador omite la realimentación del PG desde el motor al usar el control de V/f con el PG. Cuando

se vuelve a abrir el terminal, el variador vuelve a utilizar la realimentación del PG para controlar la velocidad del motor.

Configuración E: Restablecimiento integral del ASR

Cambia entre el control PI y el control P restableciendo el valor integral. La operación integral se desactiva cuando el

terminal está cerrado y el variador utiliza el control P. El control PI se reanuda cuando se abre el terminal.

Configuración F: Modo deshabilitado

Seleccione esta configuración cuando el terminal no se utilice o cuando se use en modo pasante.
Cuando se configura en F, una entrada no acciona ninguna función en el variador. Sin embargo, la configuración F aún

permite que el estado de la entrada se pueda leer desde un PLC mediante una opción de comunicación o mediante las

comunicaciones MEMOBUS/Modbus.

Configuración 10, 11: Función Arriba/Abajo

La función Arriba/Abajo permite configurar la referencia de frecuencia mediante dos botones cuando se programa una

entrada digital como entrada Arriba (H1-oo= 10) para aumentar la referencia de frecuencia, y la otra entrada digital se

programa como entrada Abajo (H1-oo= 11) para reducir la referencia de frecuencia.
La función Arriba/Abajo tiene prioridad sobre las referencias de frecuencia del operador digital, las entradas analógicas y

la entrada de pulsos (b1-01 = 0, 1, 4). Cuando utilice la función Arriba/Abajo, se omitirán las referencias suministradas

por estas fuentes.
Las entradas funcionan como se observa en la

Tabla 5.37

:

5.7 H: Funciones de terminales

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico

327
