u Gabinete IP00/tipo abierto
n Modelos trifásicos de 200 V CA 2A0250A y 2A0312A
Modelo trifásico de 400 V CA 4A0208A
Modelos trifásicos de 600 V CA 5A0125A y 5A0145A
A
B
C
D
E
F
G
H
I
J
K
L
M
A – Protector del ventilador
B – Ventilador de enfriamiento
C – Soporte del ventilador
D – Cubierta delantera
E – Puerto USB (tipo B)
F – Operador digital
G – Cubierta del variador H – Cubierta de terminales
I – Tornillo de la cubierta delantera
J – Tarjeta de terminales
K – Cubierta opcional de conectores
de suministro eléctrico de 24 V CC
L – Disipador de calor
M – Orificio de montaje

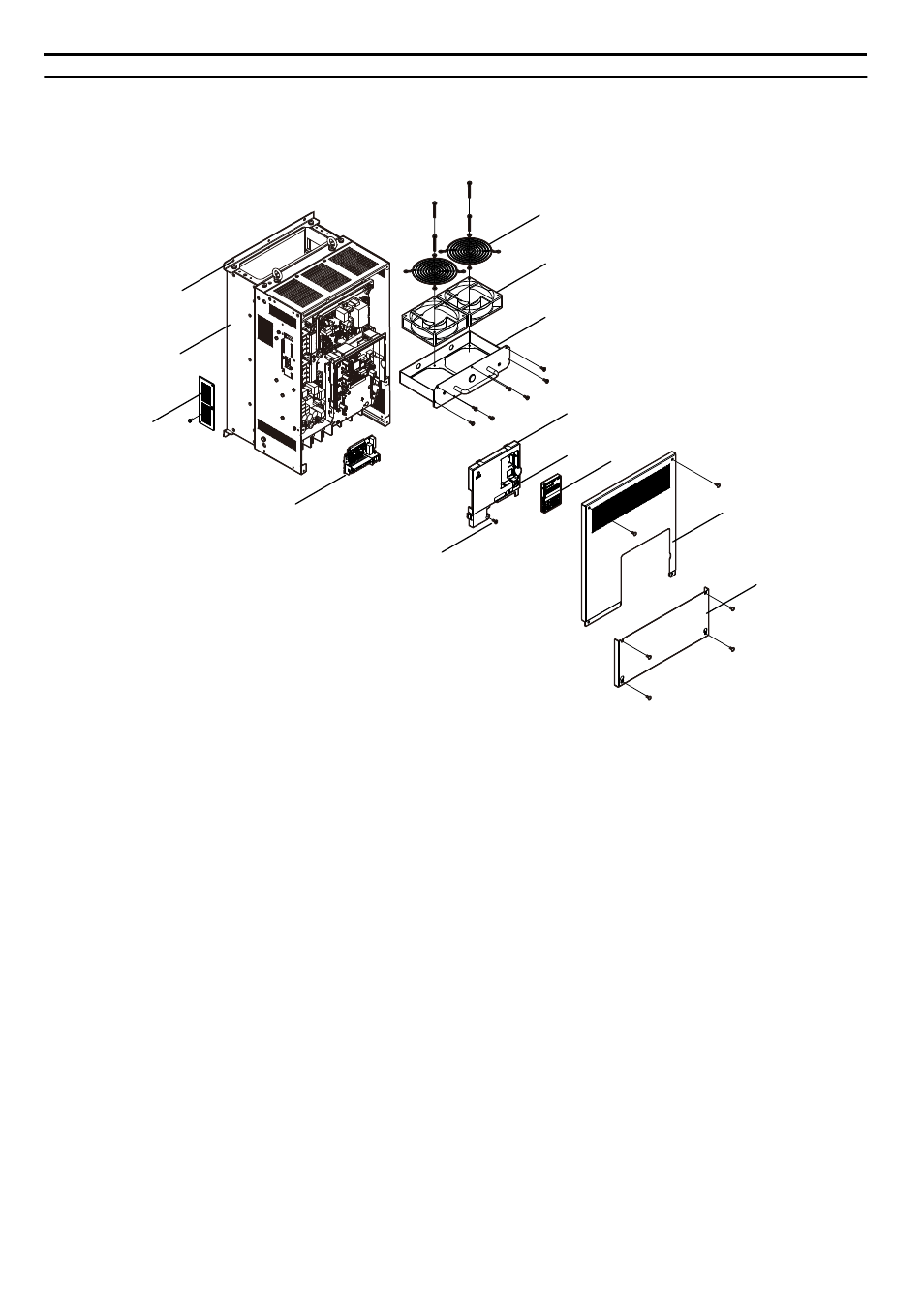

Figura 1.5 Vista despiezada de los componentes del gabinete IP00/tipo abierto (modelo 4A0208A)
1.5 Nombres de los componentes
