Instalación de una unidad de resistencia de frenado: tipo LKEB

Las resistencias de frenado tipo LKEB proporcionan una capacidad de frenado dinámico de hasta el 10% ED. Pueden

conectarse directamente a los terminales B1 y B2 del variador, como se observa en la

Figura 8.19

. La unidad LKEB tiene

un contacto de sobrecarga térmica que debe utilizarse para apagar el variador en caso de que se produzca un

sobrecalentamiento de la resistencia.
El la protección contra sobrecargas de la resistencia de frenado interna del variador no puede proteger a las resistencias

LKEB. Para deshabilitar esta función, configure L8-01 en 0.

Unidad de la resistencia de frenado

(tipo LKEB)

Contacto de desconexión del

relé térmico

B1

B2

O

1

B

2

Variador

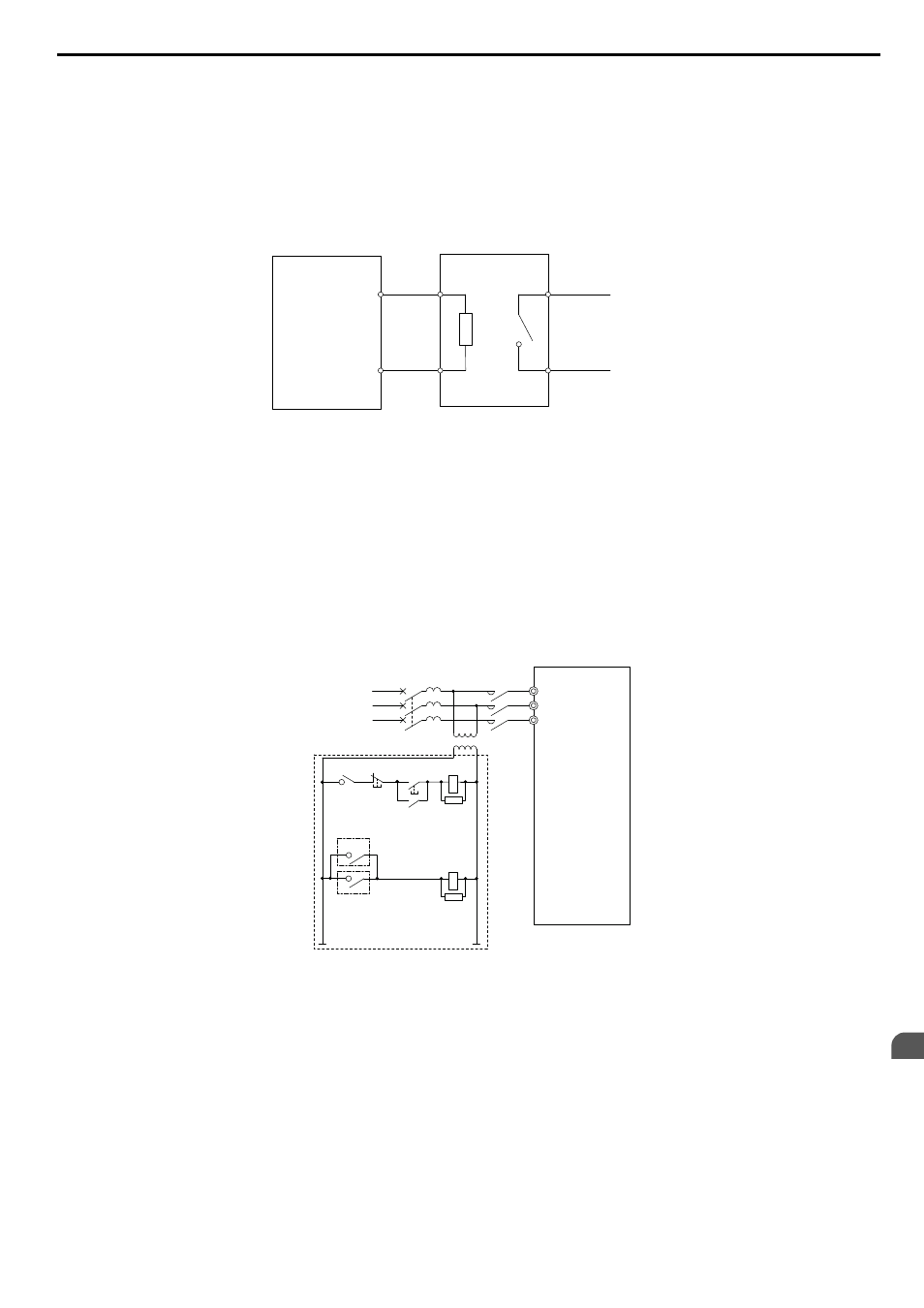

Figura 8.19 Conexión de una unidad de resistencia de frenado: tipo LKEB

(Modelos 2A0004 a 2A0138, 4A0002 a 4A0072 y 5A0003 a 5A0052)

n

Instalación de otros tipos de resistencia de frenado

Cuando instale resistencias de frenado diferentes que no sean tipo ERF o LKEB, asegúrese de que transistor de frenado

interno del variador no se sobrecargue con el ciclo de servicio requerido y el valor de resistencia seleccionado. Use una

resistencia que esté equipada con un contacto de relé de sobrecarga térmica y utilice este contacto para apagar el variador

en caso de sobrecalentamiento de la resistencia de frenado.

n

Protección contra sobrecargas de la resistencia de frenado

Si usa una opción de resistencia de frenado, debe configurarse una secuencia como la que se observa en la

Figura 8.20

para interrumpir el suministro eléctrico en caso de sobrecalentamiento de la resistencia de frenado.

Variador

MC

Disyuntor

R
S
T

R/L1
S/L2
T/L3

SA

SA

200/400/600 V

MC

ON

(encendido)

MC

OFF

(apagado)

THRX

THRX

Unidad de resistencia
de frenado
(Cerrar: Sobrecalentamiento)

1

2

3

4

Contacto
de desconexión
del relé térmico
CDBR

Figura 8.20 Interrupción del suministro eléctrico para protección contra sobrecalentamientos (ejemplo)
