u

Interruptores y puentes en la tarjeta de terminales

La tarjeta de terminales está equipada con varios interruptores que se usan para adaptar las E/S del variador a las señales

de control externas. La

Figura 3.34

muestra la ubicación de estos interruptores.

Refiérase a Conexiones de E/S de

control PAG. 168

para conocer las instrucciones de configuración.

V

I

Interruptor DIP S1
Selección de señal
del terminal A2

PTC

AI

Interruptor DIP S4

Sel. de entrada de
PTC/analógica del
terminal A3

Puente S5

Selección de señal

del terminal AM/FM

Puente S3

Terminal H1/H2

Sel. de fuente
interna/fuente externa.

Interruptor DIP S2

Resistor de terminación

RS-422/485

Apagado

Encendido

V

AM

FM

I

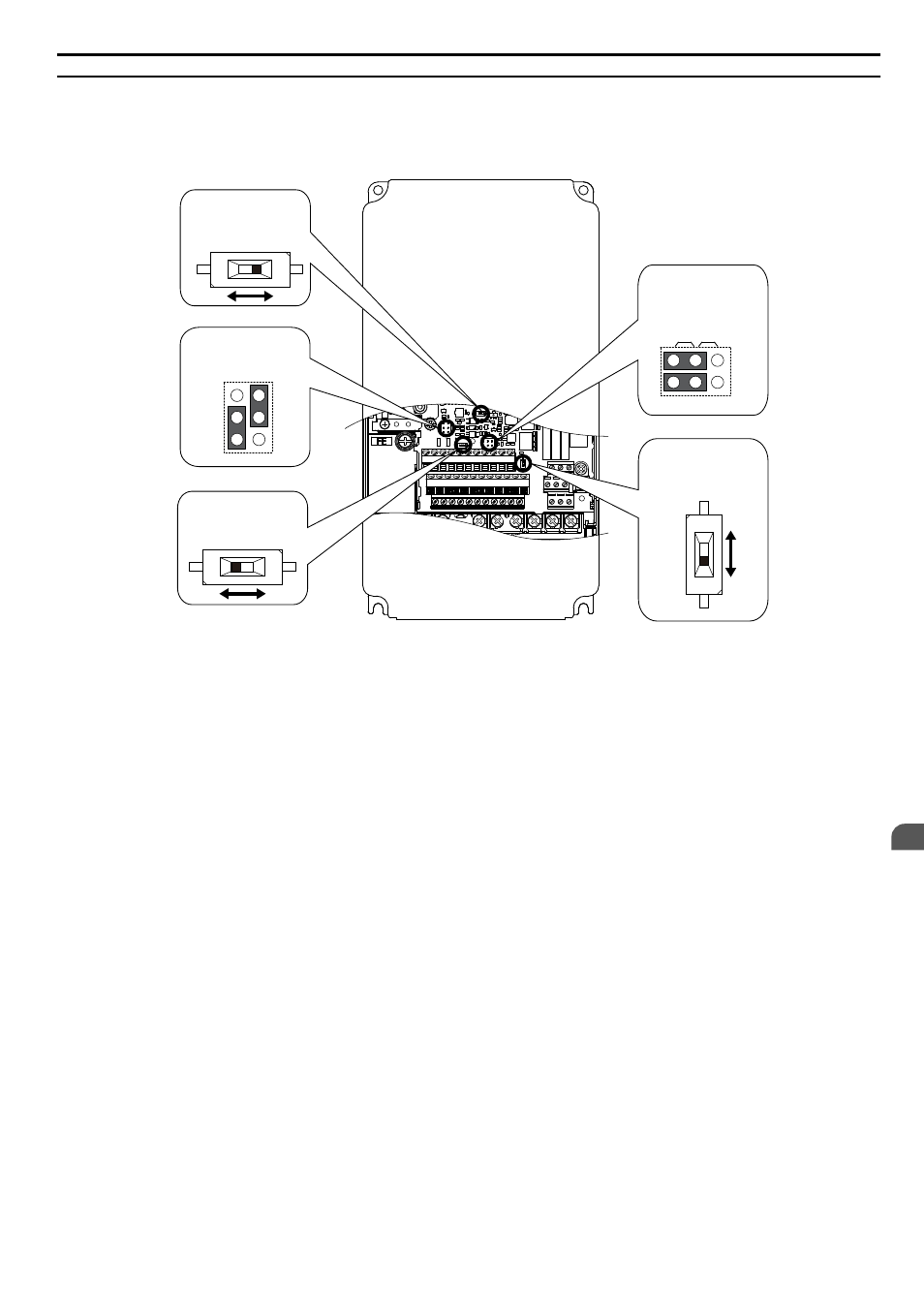

Figura 3.34 Ubicación de puentes e interruptores en la tarjeta de terminales

3.9 Cableado del circuito de control

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico

167

3

Instalación eléctrica
