u
Cambio del ventilador de enfriamiento: 2A0110, 2A0138, 4A0058, 4A0072, 5A0041 y
5A0052
Estos modelos permiten acceder a los ventiladores desde la parte posterior o superior del variador, para cambiarlos.
También es posible desmontar el variador para cambiar los ventiladores.
ADVERTENCIA! Peligro de descarga eléctrica. No conecte ni desconecte el cableado si el dispositivo está encendido. No respetar
estas instrucciones puede causar lesiones físicas graves. Antes de realizar tareas de mantenimiento en el variador, desconecte todo
el suministro eléctrico que llega al equipo. El capacitor interno permanece cargado aun después de cortar el suministro eléctrico. Luego
de desconectar la electricidad, espere al menos la cantidad de tiempo especificada en el variador antes de tocar cualquiera de sus
componentes.
PRECAUCIÓN! Peligro de quemaduras. No toque un disipador de calor del variador que esté caliente. No respetar esta indicación
puede causar lesiones leves o moderadas. Cuando cambie el ventilador de enfriamiento, desconecte el suministro eléctrico que llega
al variador. Para evitar quemaduras, espere al menos 15 minutos y asegúrese de que el disipador de calor se haya enfriado.
AVISO: Siga las instrucciones para cambiar el ventilador de enfriamiento. Cambiar el ventilador de forma incorrecta puede causar
daños en el equipo. Asegúrese de que el ventilador esté orientado hacia arriba cuando instale el nuevo ventilador en el variador. Para
ayudar a garantizar la máxima vida útil del producto, cuando realice tareas de mantenimiento cambie todos los ventiladores.
AVISO: Al desmontar variadores con gabinetes tipo brida (NEMA 12 posterior), verifique que la junta de la brida de montaje no sufra
daños. Si la junta se daña, comuníquese con un representante de Yaskawa o con la oficina de ventas de Yaskawa más cercana, para
obtener el repuesto.
Refiérase a Cambio de junta en variadores con gabinete tipo brida (NEMA 12 posterior) PAG. 521
consultar los procedimientos y repuestos de juntas.
n
Extracción del protector para dedos y del ventilador de enfriamiento
1.
Mientras presiona los ganchos de los laterales derecho e izquierdo del protector para dedos del ventilador, libere
la parte delantera del protector levantando primero el extremo trasero.

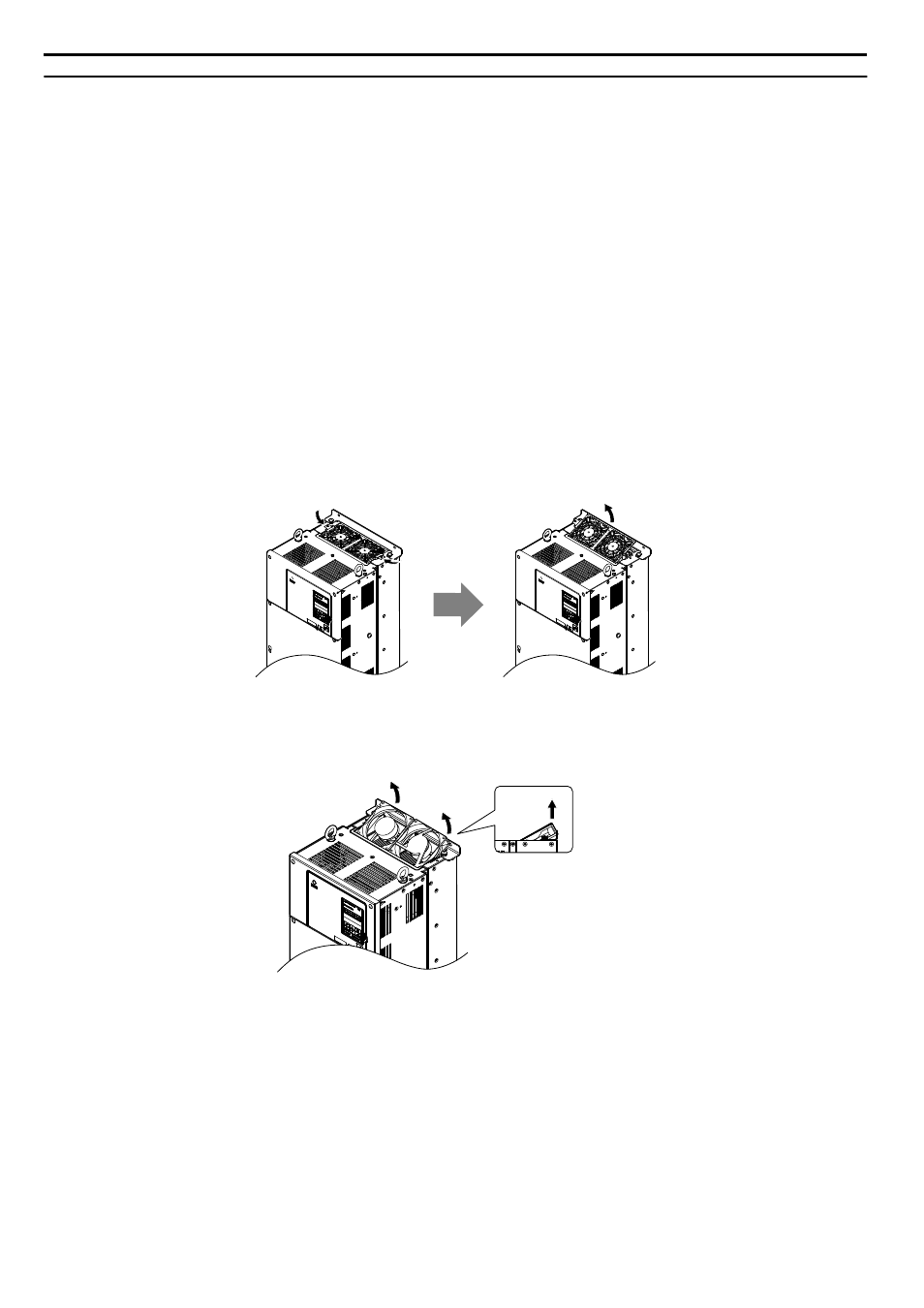

Figura 7.8 Quite el protector para dedos del ventilador de enfriamiento: 2A0110, 2A0138, 4A0058, 4A0072, 5A0041
y 5A0052
2.
Levante primero el extremo trasero del protector para dedos del ventilador. Desconecte el conector del relé y
libere el protector para dedos del ventilador para que salga del variador.
Levante el protector para dedos del ventilador y retírelo del
variador comenzando por el
extremo trasero.
Figura 7.9 Quite el ventilador de enfriamiento: 2A0110, 2A0138, 4A0058, 4A0072, 5A0041 y 5A0052
n
Instalación del ventilador de enfriamiento
Invierta el procedimiento que se describió anteriormente para volver a instalar el ventilador de enfriamiento.
1.
Conecte correctamente las líneas de potencia del ventilador.
2.
Vuelva a colocar los conectores de suministro eléctrico y el cable en el hueco del variador.
7.4 Ventiladores de enfriamiento del variador
