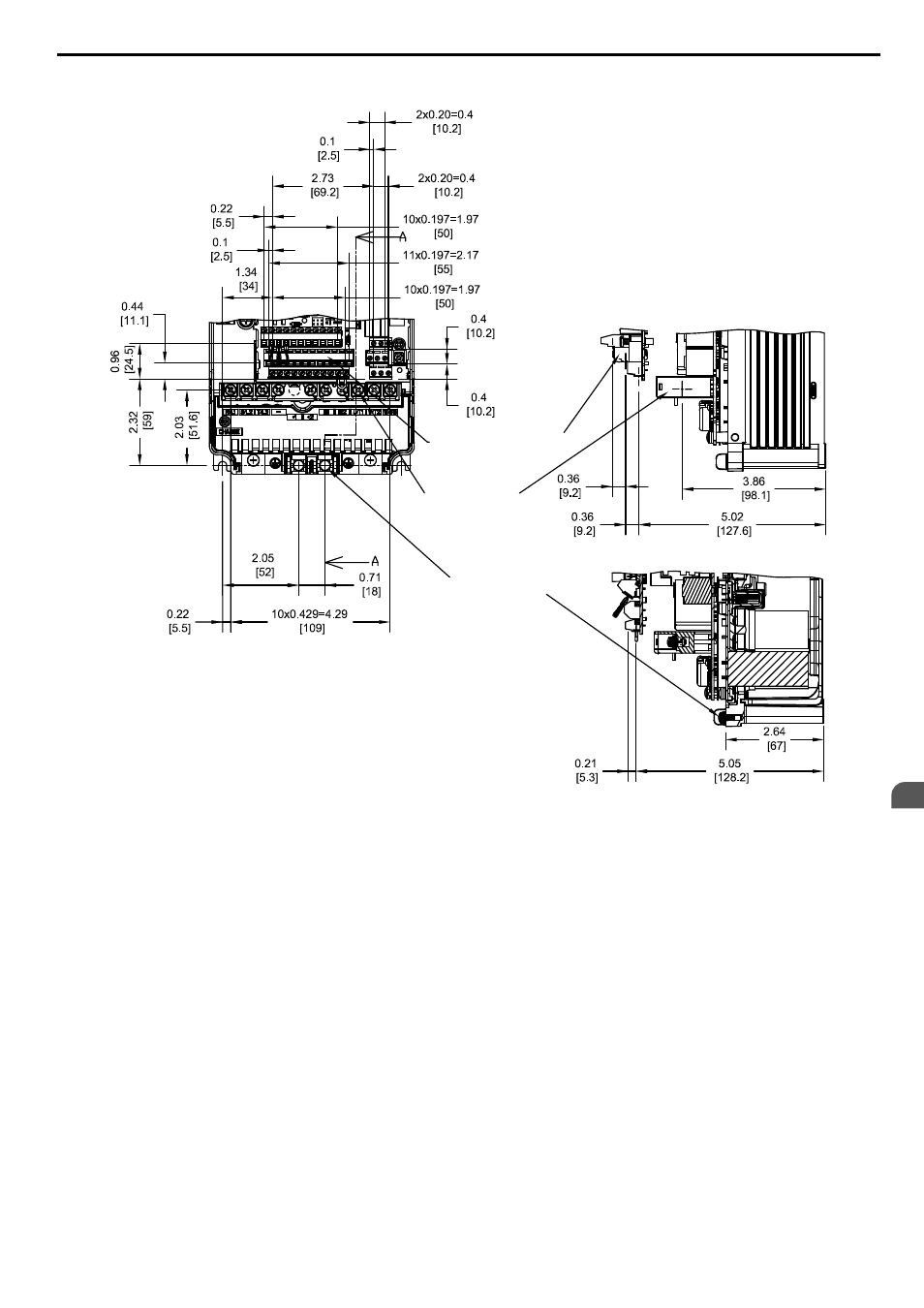

n Especificaciones de terminales tipo brida y cableado
SECCIÓN A-A
(2) TERMINALES DE
PUESTA A TIERRA
El calibre de los cables y los torques de ajuste
son idénticos a los de los modelos estándar.
Unidad: in. [mm]
TERMINALES DEL
CIRCUITO DE CONTROL
TERMINALES DEL
CIRCUITO PRINCIPAL
Figura 2.19 Modelos 2A0018 y 2A0021, 4A0007 a 4A0011 y 5A0006 y 5A0009
2.3 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico 77
2
Instalación mecánica
