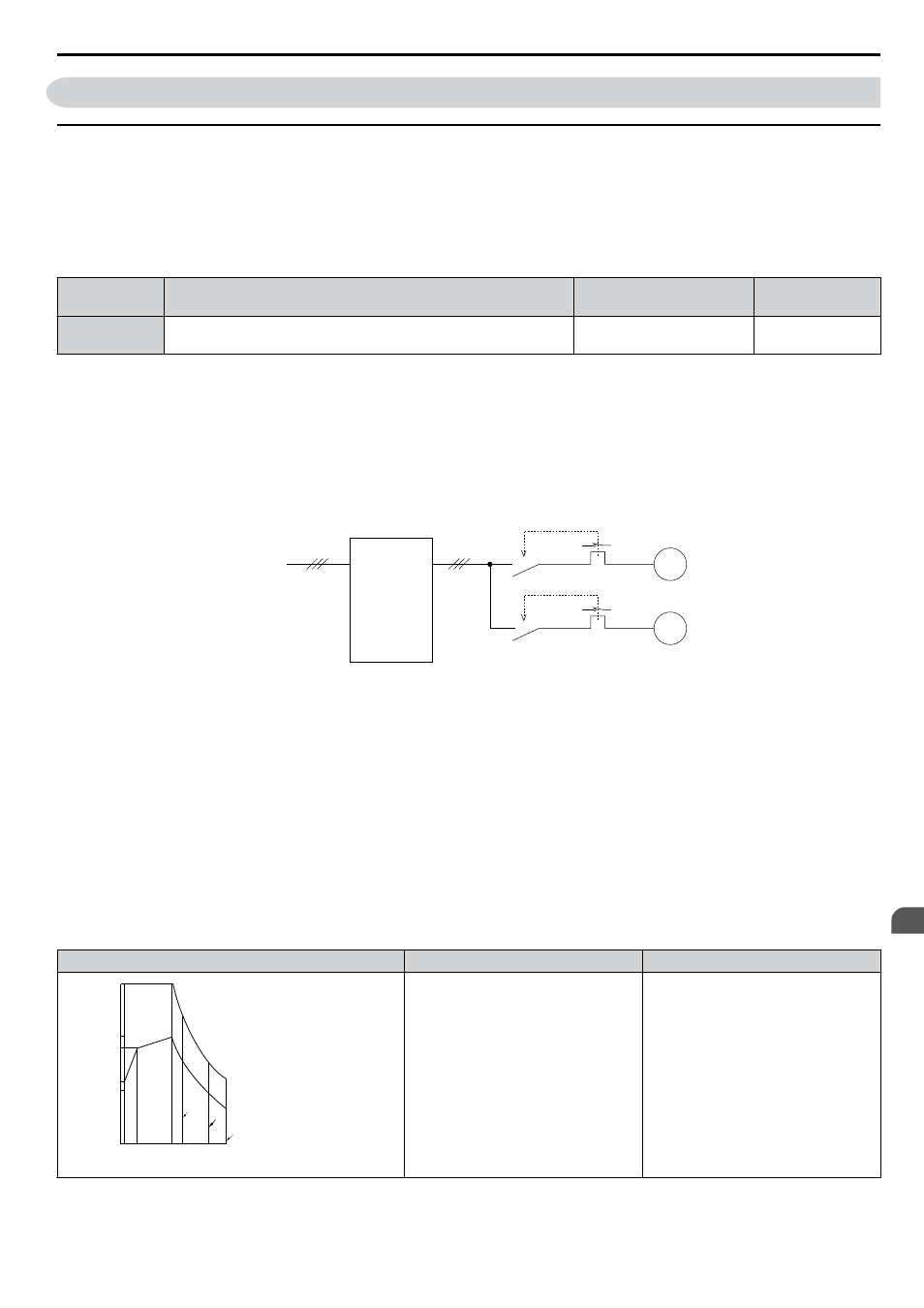

5.8 L: Funciones de protección
u L1: Protección del motor
n L1-01: Selección de Protección contra Sobrecargas del Motor
El variador tiene una función de protección contra sobrecargas electrónicas que calcula el nivel de sobrecarga del motor
basándose en la corriente de salida, la frecuencia de salida, las características térmicas del motor y el tiempo. Cuando el
variador detecta una sobrecarga del motor, se activa una falla oL1 y se desconecta la salida del variador.
L1-01 configura las características de la función de protección contra sobrecargas según el motor en uso.
N.º Nombre
Rango de
configuración
Predeterminado
L1-01 Selección de Protección contra Sobrecargas del Motor 0 a 6
Determinado por
A1-02
Nota: 1. Cuando la función de protección del motor está activa (L1-01≠ 0), puede emitirse una alarma oL1 a través de una de las salidas de
múltiple función configurando H2-01 en 1F. La salida se cierra cuando el nivel de sobrecarga del motor alcanza el 90% del nivel
de detección de oL1.
2. Configure L1-01 en un valor entre 1 y 6 cuando se haga funcionar un solo motor desde el variador para seleccionar un método de
protección contra sobrecalentamientos del motor. No es necesario un relé térmico externo.
Configuración 0: Desactivada (sin protección con sobrecargas del motor).
Utilice esta configuración si no se necesita protección contra sobrecargas del motor, o si se conectan varios motores a un
solo variador. Si se conectan varios motores a un solo variador, instale un relé térmico para cada motor, como se muestra
en Figura 5.89 .
Variador Suministro
eléctrico
M1
MC1
MC1, MC2: Contactores magnéticos
L10, L20: Relés térmicos
L10
MC2 L20
M2
Figura 5.89 Ejemplo de diseño del circuito de protección para varios motores
AVISO: No se puede brindar protección térmica cuando se hacen funcionar múltiples motores de manera simultánea con el mismo
variador, o cuando se utilizan motores con una clasificación de corriente relativamente alta en comparación con otros motores estándar
(como un motor sumergible). No respetar estas instrucciones puede provocar daños en el motor. Desactive la protección contra
sobrecargas electrónicas del variador (L1-01 = “0: Desactivada”) y proteja cada motor individual con dispositivos contra sobrecargas
térmicas.
Nota: Cierre MC1 y MC2 antes de poner en funcionamiento el variador. MC1 y MC2 no se pueden desconectar durante el funcionamiento.
Configuración 1: Motor de usos generales (autorrefrigerado estándar).
Debido a que el motor tiene enfriado automático, la tolerancia ante sobrecargas desciende cuando disminuye la velocidad
del motor. El variador regula correctamente el punto de disparo electrotérmico de acuerdo con las características de
sobrecarga del motor, para proteger el motor contra sobrecalentamientos en todo el rango de velocidades.
Tolerancia a la sobrecarga Capacidad de enfriamiento Características de sobrecarga
A: Velocidad máx para 200LJ y superior
B Velocidad máx para 160MJ a 180 LJ
C: Velocidad máx para 132MJ y superior
05 33 100 120 167 200
Velocidad (%)
Continuo
A
B
C
Velocidad nominal = Velocidad 100%
60 s
150
100
90
60
50
Torque (%)
Motor diseñado para funcionar con
suministro eléctrico.
El enfriamiento del motor es más
eficaz cuando funciona a la frecuencia
base nominal (verifique la placa de
identificación o las especificaciones
del motor).
El funcionamiento continuo a una
frecuencia menor que la del
suministro eléctrico y con un 100% de
carga puede accionar una falla por
sobrecarga del motor (oL1). Se activa
una falla y el motor se detiene por
inercia.
5.8 L: Funciones de protección
