Operación de mantenimiento en caso de caída de tensión KEB siempre que la CPU tenga energía, no se usa
entrada KEB
Aquí, L2-01 = 4 y los terminales de entrada no se configuraron para el mantenimiento en caso de caída de tensión KEB
(H1-oo no es igual a 65, 66, 7A, 7B). Después de desacelerar durante el tiempo configurado en el parámetro L2-10, el
variador verifica el nivel de la tensión del bus de CC. La desaceleración continúa si la tensión del bus de CC es menor que
el nivel configurado en L2-11. El funcionamiento normal se restablece cuando la tensión del bus de CC aumenta por
encima del valor de L2-11.
L2-11 (Tensión deseada del bus de CC)
L2-05 (Nivel de detección de baja tensión)
0 Hz
0 V
0 V
Desaceleración de KEB
Aceleración mediante L2-07 o
C1-01/03/05/07 si L2-07 = 0
Pérdida de energía menor a L2-10 Pérdida de energía mayor a L2-10
Pérdida de energía
Tensión del bus de CC
Suministro eléctrico principal
Frecuencia de salida
L2-10
(Tiempo mínimo de
funcionamiento de KEB )
L2-11 (Tensión deseada
del bus de CC)
L2-05 (Nivel de detección
de baja tensión)
0 Hz
0 V
0 V
Desaceleración de KEB
Aceleración mediante L2-07 o
C1-01/03/05/07 si L2-07 = 0
Pérdida de energía
L2-10
(Tiempo mínimo de
funcionamiento de KEB
)

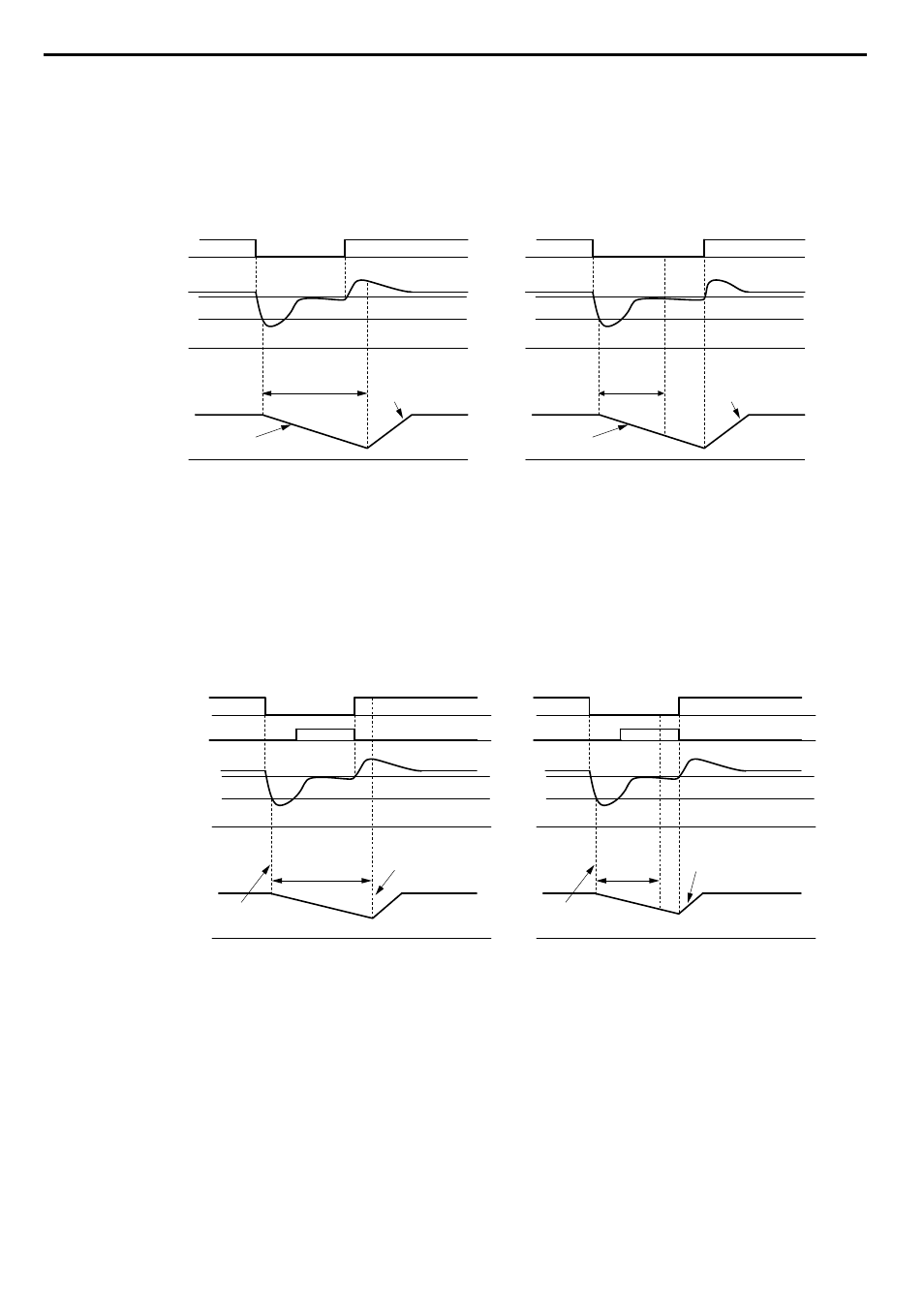

Figura 5.98 Operación KEB usando L2-10, sin entrada KEB
Operación del mantenimiento en caso de caída de tensión KEB siempre que la CPU tenga energía, se usa entrada
KEB
Aquí, L2-01 = 3 y un terminal de entrada se configuran para activar el mantenimiento en caso de caída de tensión KEB
(H1-oo = 65, 66, 7A, 7B). Después de desacelerar durante el tiempo configurado en el parámetro L2-10, el variador
verifica la tensión del bus de CC y el estado de la entrada digital. La desaceleración continúa si la tensión del bus de CC
se mantiene por debajo del nivel configurado en L2-11 o si la entrada digital asignada al mantenimiento en caso de caída
de tensión KEB sigue activa. El funcionamiento normal se restablece cuando la tensión del bus de CC aumenta por encima
del valor de L2-11 y se libera el terminal que inició la operación KEB.
L2-11 (Tensión deseada
del bus de CC)
Tensión del bus de CC
Entrada digital de KEB
Suministro eléctrico
principal
Frecuencia de salida
L2-05 (Nivel de detección
de baja tensión)
0 Hz
0 V
0 V
La desaceleración de KEB es
activada por la tensión del bus de CC
Reinicio de KEB después
de que pasó L2-02
Pérdida de energía
Pérdida de energía mayor que L2-10 Pérdida de energía menor a L2-10
L2-10 (Tiempo mínimo
de funcionamiento de
KEB)
L2-11 (Tensión deseada del bus
de CC)
L2-05 (Nivel de detección de
baja tensión)
0 Hz
0 V
0 V
La desaceleración de KEB es
activada por la tensión del bus de CC
Reinicio de KEB después de
que pasó L2-02
Pérdida de energía
L2-10 (Tiempo
mínimo de
funcionamiento
de KEB)
Figura 5.99 Operación KEB usando L2-10 y entrada KEB
L2-01 = 5
El mantenimiento en caso de caída de tensión KEB finaliza cuando el motor se detiene, incluso si se restablece la energía
y se borra el terminal de entrada digital que inició el mantenimiento en caso de caída de tensión KEB.
