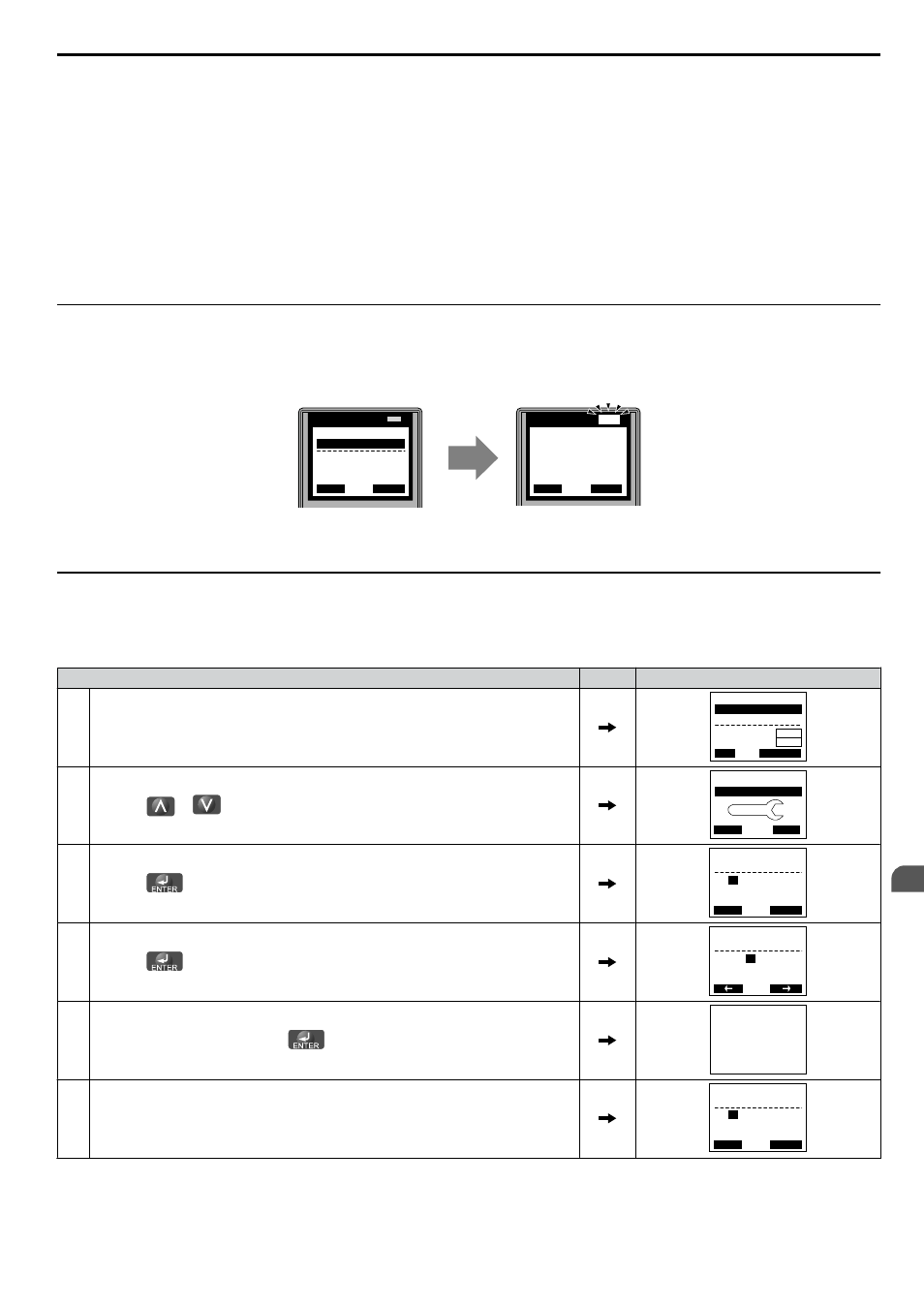

Notas sobre el ajuste de inercia y el autoajuste de ganancia de ASR

ADVERTENCIA! Peligro de descarga eléctrica. Cuando se ejecuta el ajuste de inercia o el autoajuste de ganancia de ASR, se aplica

tensión al motor incluso antes de que gire. No toque el motor hasta que haya finalizado el autoajuste. No respetar esta indicación puede

ocasionar la muerte o lesiones por una descarga eléctrica.

• Efectúe ambos métodos de ajuste con la máquina conectada al motor pero sin aplicar carga.
• Este parámetro se configura durante el proceso de autoajuste. Asegúrese de que las áreas alrededor del motor y conectadas

a la maquinaria estén despejadas.

• El variador permitirá que el sistema gire a una velocidad determinada mientras superpone una señal de prueba de onda

senoidal. Antes de aplicar este proceso de ajuste, asegúrese de que no cause problemas ni fallas en la máquina.

• Asegúrese de que el freno montado en el motor (si está instalado) esté desenganchado por completo.
• Debe permitirse que la maquinaria conectada haga girar el motor.

u

Interrupción del autoajuste y códigos de falla

Si los resultados del ajuste son anormales o se presiona la tecla STOP antes de finalizar, el autoajuste se interrumpe y

aparece un código de falla en el operador digital.

B

LO

RE

ESC

RUN

STOP

ENTER

RESET

DIGITAL OPERATOR JVOP-180

A

LO

RE

ESC

RUN

STOP

ENTER

RESET

DIGITAL OPERATOR JVOP-180

ALM

ALM

- A.TUNE -

X.XX Hz/ X.XXA

DRV

Tune Proceeding

Rdy

FWD

<

<<

<<< >>>

>>

>

- MODE -

Er-03

STOP key

DRV

FWD

RESET

A – Durante el autoajuste

B – Autoajuste cancelado

Figura 4.13 Pantallas de autoajuste cancelado

u

Ejemplo de operación del autoajuste

El siguiente ejemplo demuestra el autoajuste rotacional cuando se utiliza OLV (A1-02 = 2) y CLV (A1-02 = 3).

n

Selección del tipo de autoajuste

Paso

Pantalla/Resultado

1. Encienda el variador. Aparece la pantalla inicial.

- MODE -

U1-01= 0.00Hz
U1-02= 0.00Hz

U1-03= 0.00A

DRV

FREF (OPR)

Rdy

JOG

FWD

FWD/REV

LSEQ

LREF

2. Presione

o

hasta que aparezca la pantalla de autoajuste.

HELP

- MODE -

PRG

Auto-Tuning

DATA

AUTO

FWD

3. Presione

para configurar los parámetros.

- A.TUNE -

T1-

01

= 0

*0*

Standard Tuning

PRG

Tuning Mode Sel

Rdy

ESC

FWD

DATA

4. Presione

para mostrar el valor de T1-01.

<1>

- A.TUNE -

T1-01=

0

*0*

Standard Tuning

PRG

Tuning Mode Sel

Rdy

FWD

“0”

5. Guarde la configuración pulsando

.

Entry Accepted

6. La pantalla regresa automáticamente a la pantalla del paso 3.

- A.TUNE -

T1-

01

= 0

*0*

Standard Tuning

PRG

Tuning Mode Sel

Rdy

ESC

FWD

DATA

<1> T1-00 aparece en la pantalla cuando una de las entradas múltiple función se configura para alternar entre el motor 1 y el motor 2 (H1-oo =

16).

4.7 Autoajuste
