Modelos trifásicos de 400 V CA 4A0930A y 4A1200A

N

P

B

A

C

D

E

F

G

H I J

K

L

M

O

Q

R

S

R

T

A – Caja de la unidad del ventilador

(L)

B – Ventilador de enfriamiento
C – Caja de la unidad del ventilador

(D)

D – Ventilador de circulación
E – Tarjeta de terminales
F – Ventilador de enfriamiento del

tablero de circuitos

G – Cubierta delantera
H – Puerto USB (tipo B)
I – Operador digital
J – Tornillo de la cubierta delantera

K – Cubierta del variador 1
L – Cubierta del variador 2
M – Cubierta de terminales
N – Caja de la unidad del ventilador de

enfriamiento del tablero de
circuitos (D)

O – Caja de la unidad del ventilador de

enfriamiento del tablero de
circuitos (L)

P – Cubierta ciega
Q – Caja del filtro
R – Orificio de montaje
S – Disipador de calor
T – Protector del ventilador

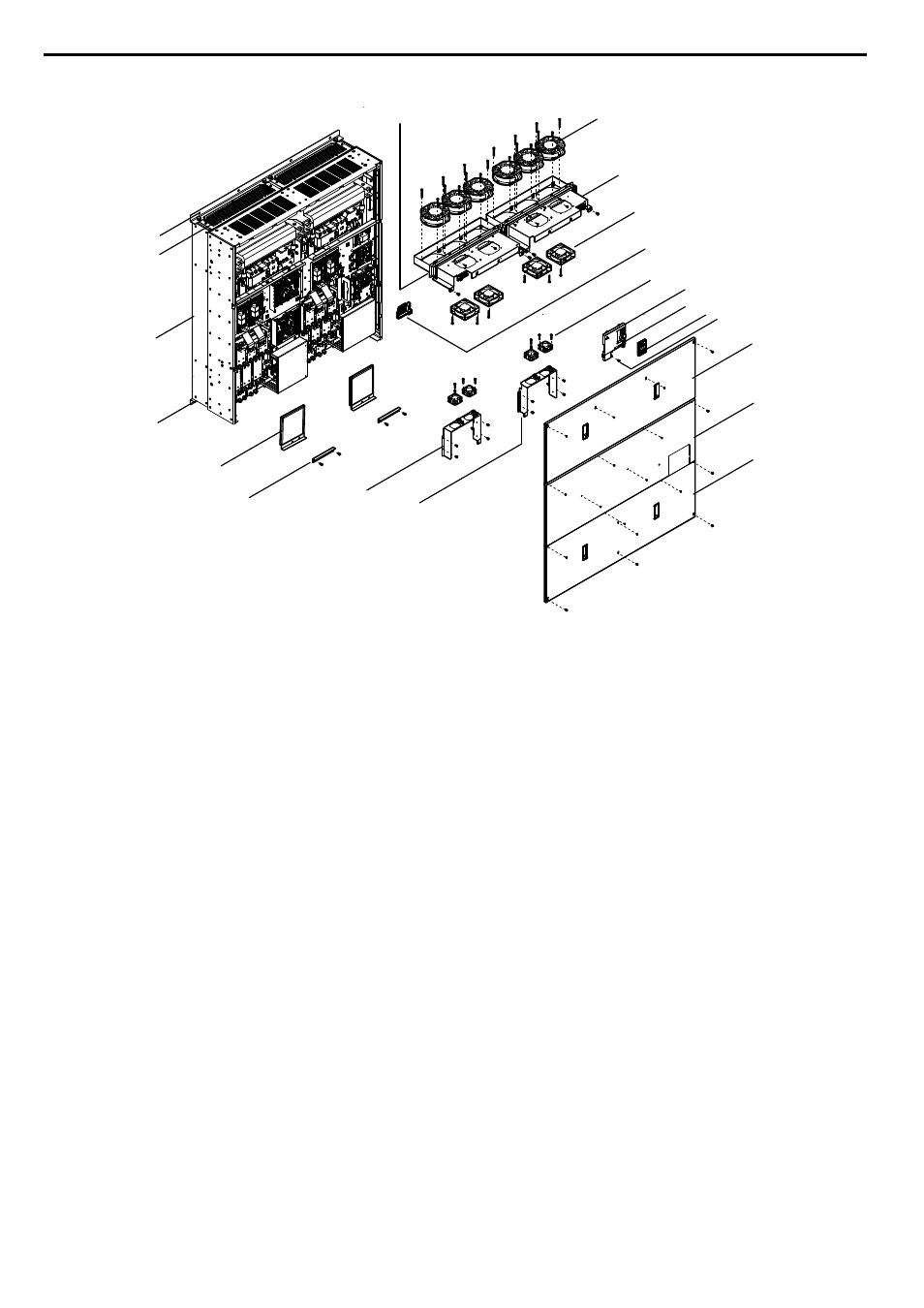

Figura 1.9 Vista despiezada de los componentes del gabinete IP00/tipo abierto (modelo 4A0930A)

1.5 Nombres de los componentes

48
