Suministro eléctrico
de AC
Frecuencia
de salida
Corriente
de salida
OFF
(apagado)
ON (encendido)
Frecuencia de salida antes
de la pérdida de energía momentánea
Referencia
de frecuencia
seleccionada
Tiempo de bloqueo de
base mínimo (L2-03)
Tiempo de desaceleración
configurado en b3-03
Espera el doble
que L2-04
Corriente de la operación de búsqueda de
velocidad configurada en b3-02
b3-05

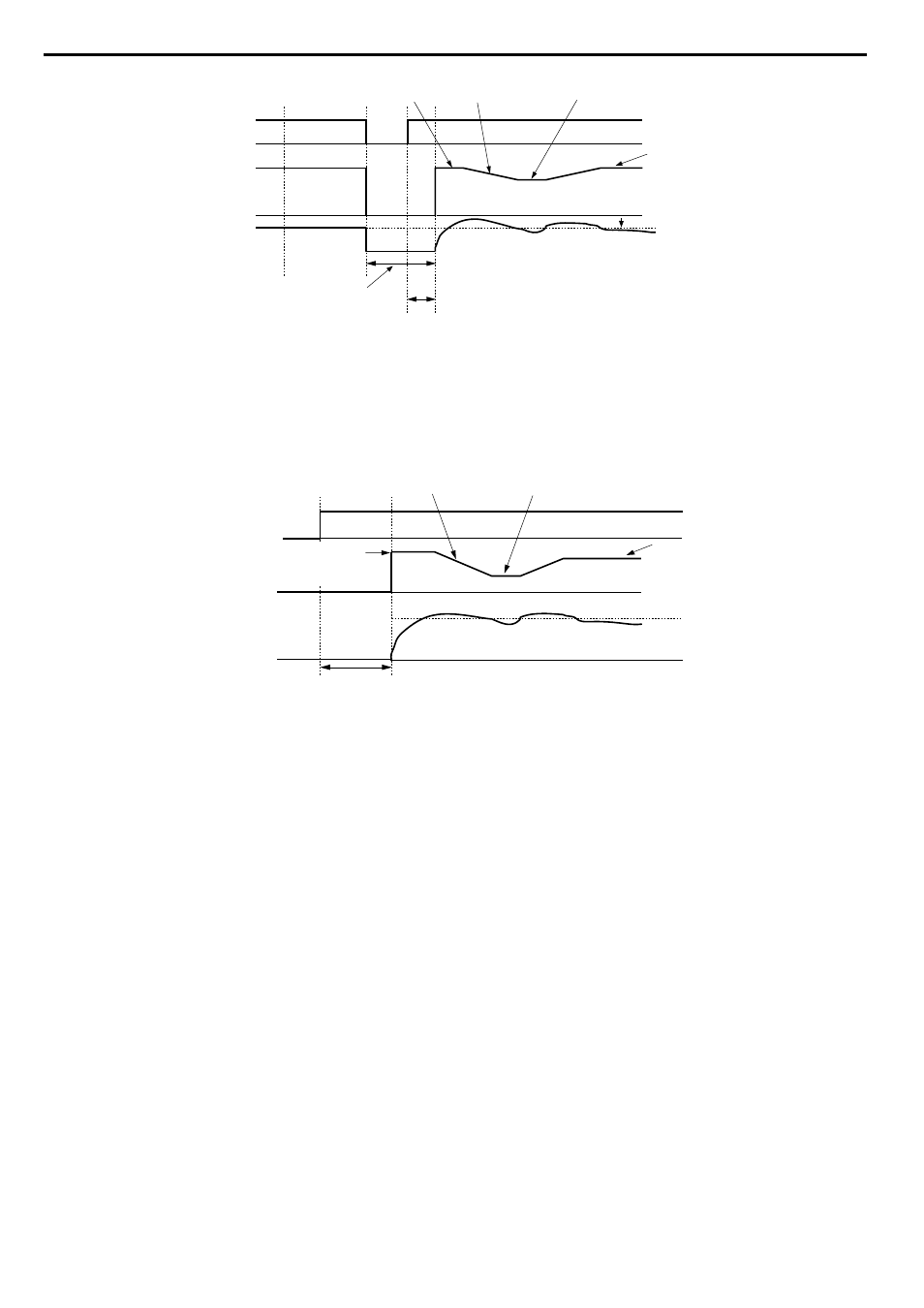

Figura 5.19 Búsqueda de velocidad por detección de corriente después de una pérdida de energía
Nota: Después de restablecer la energía, el variador espera hasta que haya transcurrido el tiempo configurado en b3-05 antes de realizar la
Búsqueda de velocidad. En consecuencia, es posible que la Búsqueda de velocidad no se inicie al final de L2-03 sino incluso más tarde.
Cuando se aplica la Búsqueda de velocidad de manera automática con el comando de Marcha, el variador espera el tiempo
de bloqueo de base mínimo configurado en L2-03 antes de iniciar la Búsqueda de velocidad. Si L2-03 es inferior al tiempo
configurado en el parámetro b3-05, se usa b3-05 como tiempo de espera.
Comando
Marcha
Frecuencia
de salida
Corriente
de salida
OFF
(apagado) ON (encendido)
b3-02
Tiempo de desaceleración
configurado en b3-03 Espera el doble
que L2-04
Referencia
de frecuencia
seleccionada
Tiempo de bloqueo de base mínimo (L2-03)
Frecuencia de salida máxima
o la referencia
de frecuencia especificada
Figura 5.20 Búsqueda de velocidad por detección de corriente durante el arranque o comando Búsqueda de
velocidad por entrada digital
Notas sobre el uso de la Búsqueda de velocidad por detección de corriente
• Reduzca el tiempo de desaceleración de la Búsqueda de velocidad configurado en b3-03 si ocurre una falla de oL1
mientras realiza la Búsqueda de velocidad por detección de corriente.
• La Búsqueda de velocidad por detección de corriente no está disponible al usar el control OLV en motores PM.
• Aumente el tiempo de bloqueo de base mínimo configurado en L2-03 si ocurre una falla de sobrecorriente o sobretensión
cuando realiza la Búsqueda de velocidad después de restablecer la energía tras una pérdida momentánea.
n Búsqueda de velocidad por tipo de cálculo de velocidad (b3-24 = 1)
Este método puede utilizarse para un solo motor a inducción conectado a un variador. No utilice este método si el bastidor
del motor es uno o más tamaños menor que el del variador, a velocidades del motor superiores a los 200 Hz o cuando
utilice un solo variador para operar más de un motor.
El cálculo de velocidad se ejecuta en los dos pasos que se describen a continuación:
Paso 1: Cálculo de tensión de la Fcem
A este método lo utiliza la Búsqueda de velocidad después del bloqueo de base (por ej.: una pérdida de energía en que la
CPU del variador siguió funcionando y el comando de Marcha se mantuvo activo). En este caso, el variador calcula la
velocidad del motor analizando la tensión Fcem, transmite la frecuencia calculada y aumenta la tensión mediante la
constante de tiempo configurada en el parámetro L2-04. Después, el motor se acelera o desacelera hasta la referencia de
frecuencia a partir de la velocidad detectada. Si no hay suficiente tensión residual en los bobinados del motor para realizar
los cálculos descritos anteriormente, el variador prosigue al paso 2 de manera automática.
5.2 b: Aplicación
