Mantenimiento en caso de caída de tensión KEB 1 para variador único (L2-29 = 0)
Después de que comienza el mantenimiento en caso de caída de tensión KEB, el variador utiliza la energía regenerativa
del motor para mantener la tensión del bus de CC en el nivel configurado en L2-11, mientras regula la tasa de desaceleración
en base al tiempo configurado en L2-06. El usuario debe configurar correctamente L2-06 para evitar las fallas Uv1 y ov
(sobretensión).
Nota: Acorte el tiempo de desaceleración KEB (L2-06) si se produce baja tensión (Uv1) en el bus de CC. Aumente el tiempo de desaceleración
KEB si se produce una sobretensión (ov).
Mantenimiento en caso de caída de tensión KEB 2 para variador único (L2-29 = 1)
El variador utiliza información sobre la inercia de la maquinaria conectada para determinar la tasa de desaceleración
necesaria para mantener la tensión del bus de CC en el nivel configurado en el parámetro L2-11. El tiempo de desaceleración
resultante se calcula sobre la base de la inercia del sistema y no se puede regular.
Mantenimiento en caso de caída de tensión KEB 1 para el sistema (L2-29 = 2)
El variador desacelera en el tiempo de desaceleración KEB configurado en L2-06. L2-06 es el tiempo requerido para
desacelerar desde la referencia de frecuencia actual hasta 0. Con esta configuración, es posible desacelerar múltiples
variadores mientras se mantiene constante la relación de velocidad entre dichos variadores. Esta función requiere una
resistencia de frenado e ignora el nivel de tensión en el bus de CC.
Mantenimiento en caso de caída de tensión KEB 2 para el sistema (L2-29 = 3)
El variador desacelera según el tiempo de desaceleración KEB configurado en L2-06, mientras monitorea la tensión del
bus de CC. Si aumenta el nivel de tensión, el variador retiene brevemente la frecuencia antes de seguir desacelerando.
n Inicio del mantenimiento en caso de caída de tensión KEB
La operación KEB se acciona independientemente del modo de operación KEB seleccionado. Cuando se selecciona la
función KEB como la función que se ejecuta cuando se produce una operación de pérdida de energía (L2-01 = 3, 4 ó 5),
se activa el mantenimiento en caso de caída de tensión KEB si se produce una de las siguientes condiciones:
• Se activa una entrada digital programada para H1-oo = 65 ó 66. Esto inicia la operación KEB usando el modo
seleccionado en el parámetro L2-29.
• Se activa una entrada digital programada para H1-oo = 7A o 7B. Esto selecciona automáticamente el mantenimiento
en caso de caída de tensión KEB 2 único, sin tener en cuenta la configuración de L2-29.
• La tensión del bus de CC cae debajo del nivel especificado en L2-05. La operación KEB se inicia según lo especificado
en L2-29.
Nota: Si se intenta asignar simultáneamente el mantenimiento en caso de caída de tensión KEB 1 y 2 a los terminales de entrada, se acciona
un error oPE3.
Cuando se utiliza una entrada digital para accionar la operación KEB y el dispositivo que controla la entrada funciona con
relativa lentitud, configure un tiempo mínimo de operación KEB en el parámetro L2-10. En el ejemplo a continuación, la
tensión del bus de CC acciona la operación KEB y una entrada digital acciona el comando Retener.
L2-05 (Nivel de detección
de baja tensión)
0 Hz
Tensión del bus de CC
0 V
0 V
Entrada digital de KEB
Suministro eléctrico
principal
Frecuencia de salida
L2-10
La desaceleración de KEB es
activada por la tensión del bus de CC
La entrada digital de KEB
se configura en L2-10
La entrada mantiene el funcionamiento
de KEB, aunque haya regresado la
tensión
L2-11 (Tensión deseada
del bus de CC)
Pérdida de energía

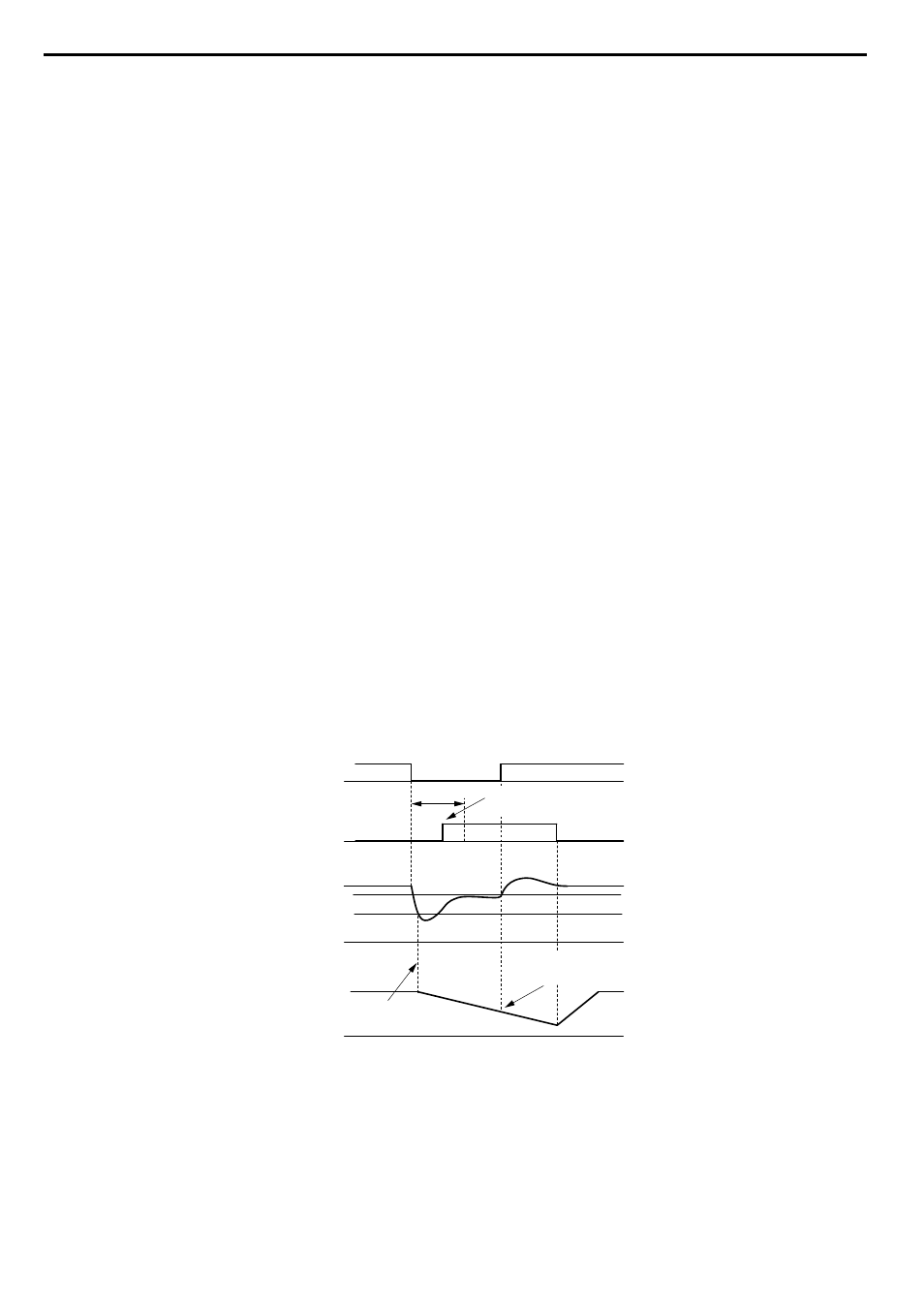

Figura 5.95 Operación KEB usando una entrada KEB
5.8 L: Funciones de protección
