Salida
frecuencia
Tiempo de acel. 1
(C1-01)
Tiempo de desacel. 1
(C1-02)
Tiempo de acel. 2
(C1-03)
Tiempo de desacel. 2
(C1-04)
Tiempo de
desacel. 1
(C1-02)
Tiempo
ADELANTE (REVERSA)
Comando Marcha
ON
(encendido) OFF
(apagado)
ON (encendido)
ON (encendido)
Selección del tiempo de acel./desacel. 1
(Terminales S1 a S8, H1-oo = “7”)
Tiempo de acel. 3
(C1-05)
Tiempo de desacel. 3
(C1-06)
Tiempo de acel. 4
(C1-07)
Tiempo de desacel. 4
(C1-08)
Tiempo de
desacel. 1
(C1-02)
ON (encendido) OFF (apagado)
ON
(encendido) OFF
(apagado)
ON (encendido)
Selección del tiempo de acel./desacel. 2
(Terminales S1 a S8, H1-oo = “1A”)
ON (encendido)

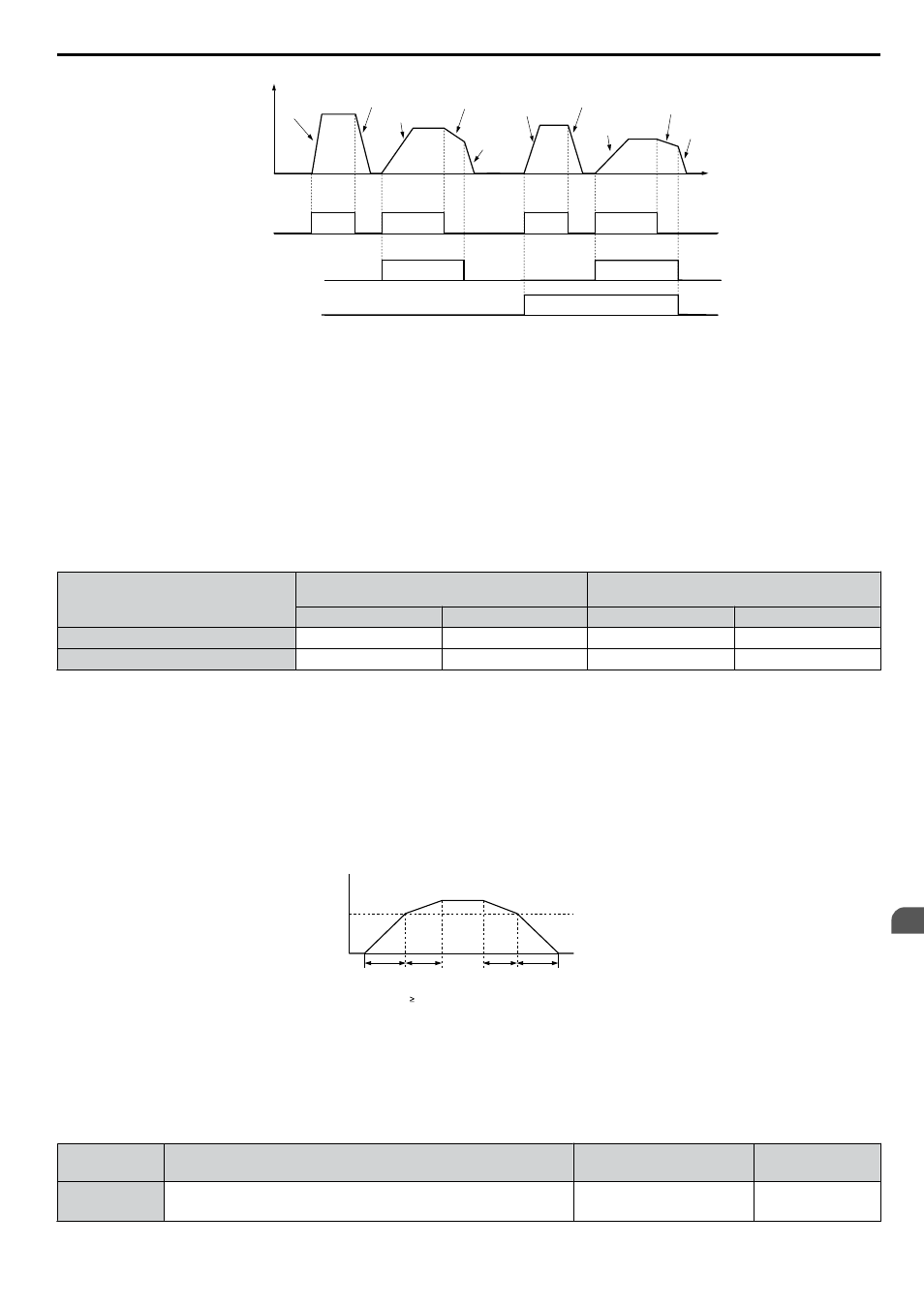

Figura 5.32 Diagrama de temporización de cambio del tiempo de aceleración y desaceleración
Cambio de los tiempos de aceleración y desaceleración mediante la selección del motor
Al alternar entre el motor 1 y 2 usando una entrada digital (H1-oo= 16), los parámetros C1-01 a C1-04 se convierten en
los tiempos de aceleración/desaceleración 1 y 2 para el motor 1, mientras que C1-05 a C1-08 se convierten en los tiempos
de aceleración/desaceleración 1 y 2 para el motor 2. Los tiempos de aceleración/desaceleración 1 y 2 pueden alternarse
para cada motor usando una entrada digital configurada como H1-oo = 7, como se observa en la Tabla 5.14 .
Nota: 1. La función de selección del motor 2 no puede utilizarse con motores PM.
2. Intentar utilizar la configuración de entrada digital "Selección del tiempo de aceleración/desaceleración 2" (H1-oo = 1A) junto
con el cambio entre los motores 1/2 genera un error oPE03, que indica la presencia de configuraciones contradictorias de entrada
de múltiple función.
Tabla 5.14 Cambio entre motores y combinaciones del tiempo de aceleración/desaceleración
Tiempo de aceleración y
desaceleración 1 (H1-oo = 7)
Motor 1 seleccionado
(Terminal configurado en H1-oo = 16 OFF)
Motor 2 seleccionado
(Terminal configurado en H1-oo = 16 ON)
Aceleración Desaceleración Aceleración Desaceleración
Abierto C1-01 C1-02 C1-05 C1-06
Cerrado C1-03 C1-04 C1-07 C1-08
Cambio de los tiempos de aceleración/desaceleración mediante un nivel de frecuencia
El variador puede alternar automáticamente entre distintos tiempos de aceleración y desaceleración. El variador cambia
del tiempo de aceleración/desaceleración 4 en C1-07 y C1-08 al tiempo predeterminado de aceleración/desaceleración en
C1-01 y C1-02 (C1-05 y C1-06 para el motor 2) cuando la frecuencia de salida excede el nivel de frecuencia configurado
para el parámetro C1-11. Cuando la frecuencia desciende por debajo de este nivel, los tiempos de aceleración/
desaceleración vuelven a alternarse. Figura 5.33 muestra un ejemplo de funcionamiento.
Nota: Los tiempos de aceleración y desaceleración seleccionados mediante entradas digitales tienen prioridad sobre el cambio automático
mediante el nivel de frecuencia configurado para C1-11. Por ejemplo, si se selecciona el tiempo de aceleración/desaceleración 2, el
variador solo usa el tiempo de aceleración/desaceleración 2. No cambia del tiempo de aceleración/desaceleración 4 al tiempo
seleccionado.
Frecuencia de salida
C1-11
Frecuencia de cambio del
tiempo de acel./desacel.
Config.
de C1-07
Cuando la frecuencia de salida C1-11, el variador utiliza el Tiempo de acel./desacel. 1 (C1-01, -02)
Cuando la frecuencia de salida < C1-11, el variador utiliza el Tiempo de acel./desacel. 2 (C1-07, -08)
Config.
de C1-01
Config.
de C1-02
Config.
de C1-08
Figura 5.33 Frecuencia de Cambio del Tiempo de Aceleración/Desaceleración
n C1-11: Frecuencia de Cambio del Tiempo de Aceleración/Desaceleración
Configura la frecuencia a la cual el variador alterna entre los tiempos de aceleración/desaceleración. Refiérase a Cambio
de los tiempos de aceleración/desaceleración mediante un nivel de frecuencia PAG. 263 para conocer los detalles.
N.º Nombre del parámetro
Rango de
configuración
Predeterminado
C1-11
Frecuencia de Cambio del Tiempo de Aceleración/
Desaceleración
0.0 a 400.0 Hz <1>
Determinada por
A1-02 <1>
