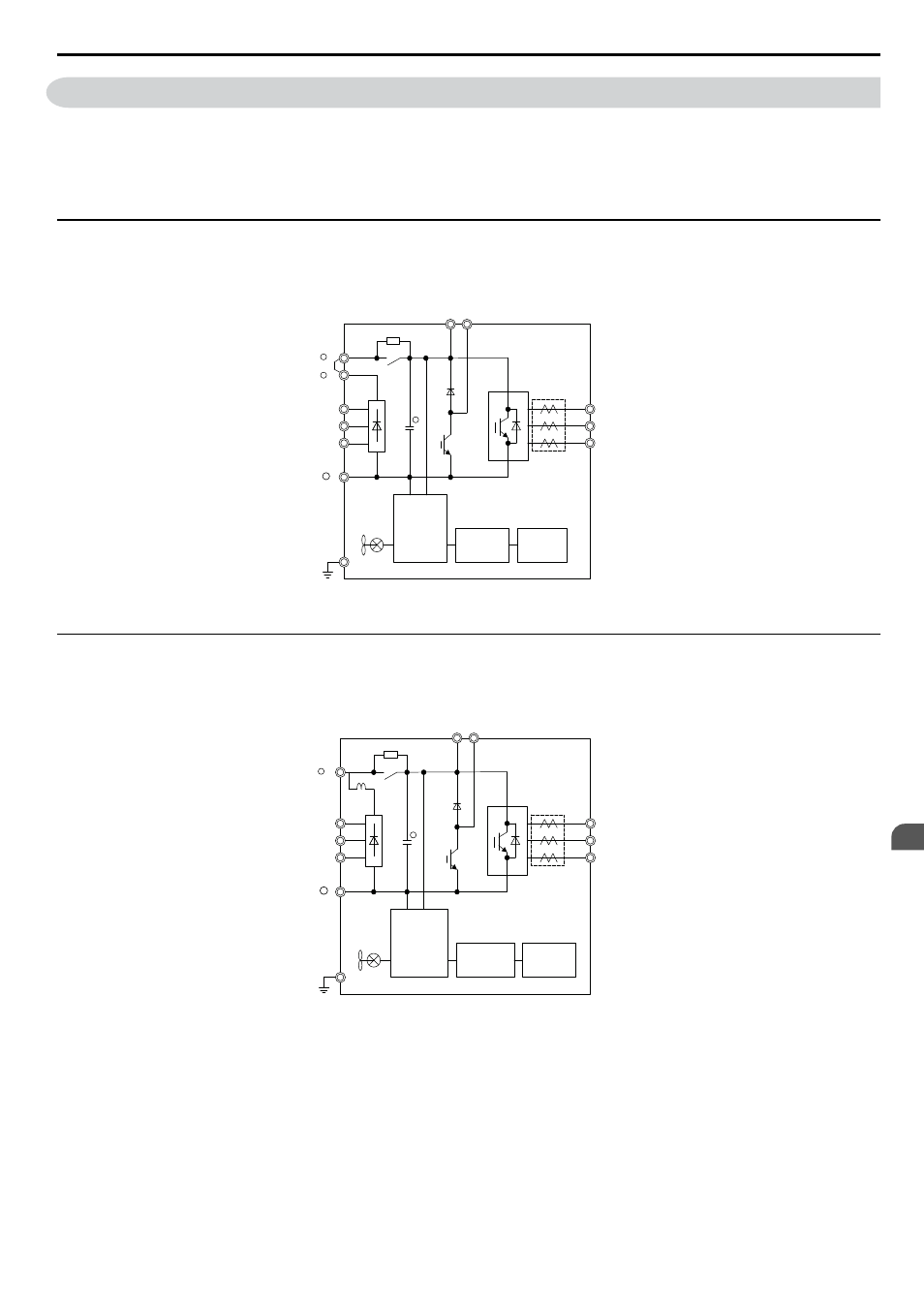

3.3 Diagrama de conexión del circuito principal

Consulte los diagramas de esta sección al cablear el circuito principal del variador. Las conexiones pueden variar según

la capacidad del variador. El suministro eléctrico de CC para el circuito principal también proporciona electricidad al

circuito de control.

AVISO: No use el terminal del bus de CC negativo "-" como terminal de puesta a tierra. Este terminal posee un potencial de tensión

de CC alto. Las conexiones inadecuadas del cableado pueden dañar el variador.

u

Modelos trifásicos clase de 200 V: 2A0004 a 2A0081
Modelos trifásicos clase de 400 V: 4A0002 a 4A0044
Modelos trifásicos clase de 600 V: 5A0003 a 5A0032

+1

+2

R/L1

S/L2

T/L3

Relé

Tablero de

compuerta

Tablero de

control

Operador

+

Sensor de

corriente

U/T1
V/T2
W/T3

B1 B2

Figura 3.2 Conexión de los terminales del circuito principal

u

Modelos trifásicos clase de 200 V: 2A0110, 2A0138
Modelos trifásicos clase de 400 V: 4A0058, 4A0072
Modelos trifásicos clase de 600 V: 5A0041, 5A0052

+1

R/L1

S/L2

T/L3

U/T1
V/T2
W/T3

B1 B2

Bobina de

choque de CC

+

Relé

Tablero
de
compuerta

Tablero de

control

Operador

Sensor de

corriente

Figura 3.3 Conexión de los terminales del circuito principal

3.3 Diagrama de conexión del circuito principal

YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico

137

3

Instalación eléctrica
