REBAJE INVERSO (ciclo 204, DIN/ISO: G204) 3.7
3
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
87

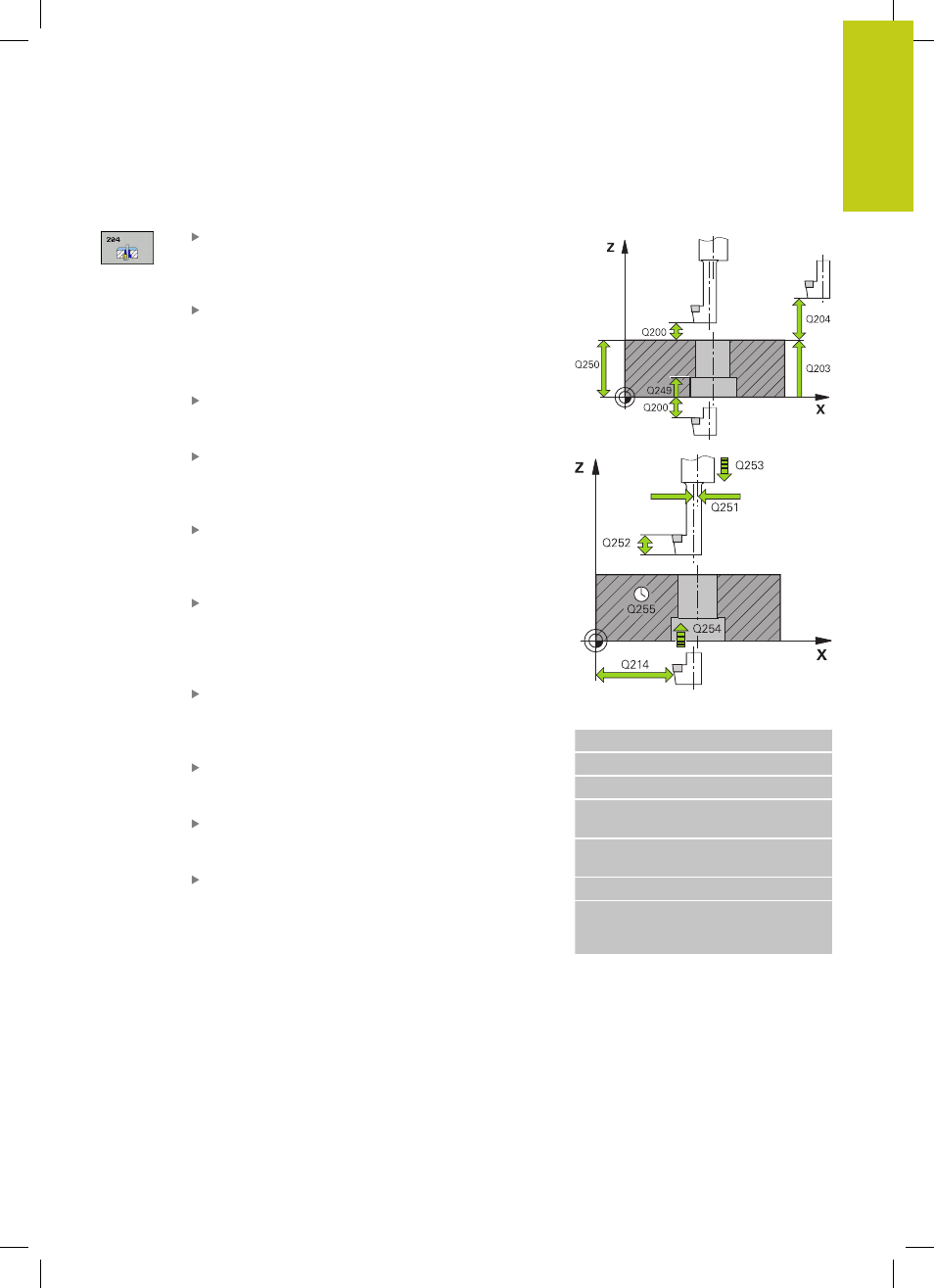

Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
distancia entre el extremo de la herramienta y la
superficie de la pieza Campo de introducción 0 a
99999,9999
Profundidad rebaje Q249 (valor incremental):
Distancia entre el canto inferior de la pieza y la base
del taladro El signo positivo realiza la profundización
en la dirección positiva del eje de la herramienta
Campo de introducción -99999,9999 a 99999,9999
Espesor del material Q250 (valor incremental):
espesor de la pieza. Campo de introducción 0,0001
a 99999.9999
Medida excéntrica Q251 (valor incremental):
medida de excentricidad de la herramienta; sacar
de la hoja de datos de la herramienta Campo de
introducción 0,0001 a 99999.9999
Altura de corte Q252 (valor incremental): distancia
del canto inferior de la barra de taladrado a la cuchilla
principal; sacar de la hoja de datos de la herramienta
Campo de introducción 0,0001 a 99999.9999
Avance posicionamiento previo Q253: velocidad
de desplazamiento de la herramienta al profundizar
en la pieza o al retirarse de la pieza en mm/min.
Campo de introducción 0 a 99999,999 alternativo
FMAX, FAUTO
Avance del rebaje Q254: Velocidad de
desplazamiento de la herramienta al rebajar en
mm/min. Campo de introducción 0 a 99999.999
alternativo
FAUTO, FU
Tiempo de espera Q255: tiempo de espera en
segundos en la base de la profundización. Campo
de introducción 0 a 3600,000
Coord. de la superficie de la pieza Q203
(absoluto): coordenadas de la superficie de la pieza.
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la herramienta. en la que
no se puede producir ninguna colisión entre la
herramienta y la pieza (medio de sujeción). Campo
de introducción 0 a 99999,9999
Bloques NC
11 CYCL DEF 204 REBAJE INVERSO
Q200=2 ;DIST. DE SEGURIDAD
Q249=+5 ;PROFUNDIDAD REBAJE
Q250=20 ;ESPESOR DEL
MATERIAL
Q251=3.5 ;MEDIDA DE
EXCENTRICIDAD
Q252=15 ;ALTURA DE CORTE
Q253=750 ;AVANCE DE
POSICIONAMIENTO
PREVIO
