HEIDENHAIN TNC 640 (34059x-05) Cycle programming - Manual (Página 176)

Ciclos de mecanizado: fresado de cajeras / Fresado de islas / Fresado de
ranuras

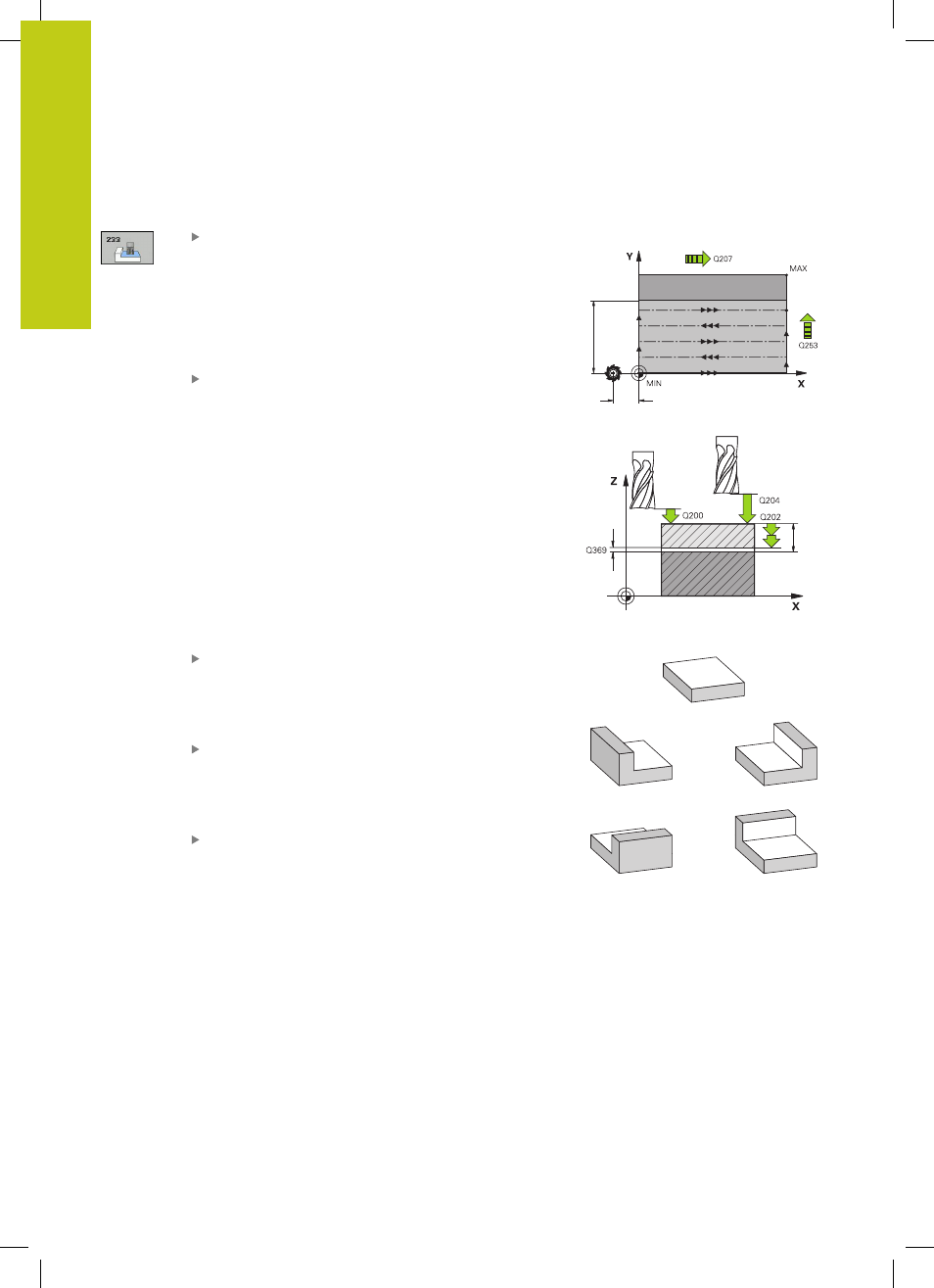

5.8 FRESADO PLANO (Ciclo 233, DIN/ISO: G233)
5
176
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
Parámetros de ciclo
Tipo de mecanizado (0/1/2) Q215: Determinar el
tipo de mecanizado:
0 : Desbaste y acabado
1 : Solo desbaste
2 : Solo acabado
La cara y la profundidad de acabado sólo se llevan
a cabo, si se define la sobremedida del acabado
correspondiente (Q368, Q369)
Estrategia de fresado (0 - 4) Q389: Fijar como el
TNC debe mecanizar la superficie:
0 : Mecanizar en forma de meandro, aproximación
lateral en el avance de posicionamiento fuera de la
superficie a mecanizar
1 : Mecanizar en forma de meandro, aproximación
lateral en el avance al fresar en el borde de la
superficie a mecanizar
2 : Mecanizar línea a línea, retirada y aproximación
lateral en el avance de posicionamiento fuera de la
superficie a mecanizar
3 : Mecanizar línea a línea, retirada y aproximación
lateral en el avance de posicionamiento en el borde
de la superficie a mecanizar
4 : Mecanizado en forma de espiral, aproximación
uniforme desde el exterior hacia el interior
Dirección de fresado Q350: Eje del plano de
mecanizado según el cual debe orientarse el
mecanizado:
1 : Eje principal = Dirección de mecanizado
2 : Eje auxiliar = Dirección de mecanizado
Longitud lado 1 Q218 (valor incremental): Longitud
de la superficie para el planeado en el eje principal
del plano de mecanizado, referida al punto de
partida del primer eje. Campo de introducción 0 a
99999,9999
Longitud lado 2 Q219 (valor incremental): Longitud
de la superficie a mecanizar en el eje transversal del
plano de mecanizado. A través del signo se puede
determinar la dirección de la primera aproximación
transversal referida al
punto de partida del 2º eje.
Campo de introducción -99999,9999 a 99999,9999
Q21
9
Q357
Q227
Q347
Q348
Q349
= 0
= -1 = +1
= -2 = +2
