Ciclos SL 7.1
7
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
195
Características de los ciclos de mecanizado
Antes de cada ciclo, el TNC posiciona automáticamente en la
distancia de seguridad - posicionar la herramienta antes de cada
llamada del ciclo en una posición segura
Cada nivel de profundidad se fresa sin levantar la hta.; las islas se
mecanizan por el lateral
Se puede programar el radio de "esquinas interiores", la hta. no se
detiene, se evitan marcas de cortes (válido para la trayectoria más
exterior en el Desbaste y en el Acabado lateral)
En el acabado lateral el TNC efectúa la llegada al contorno sobre
una trayectoria circular tangente
En el acabado en profundidad el TNC desplaza también la hta.
sobre una trayectoria circular tangente a la pieza (p.ej. eje de la hta
Z: Trayectoria circular en el plano Z/X)
El TNC mecaniza el contorno de forma continua en sentido
sincronizado o a contramarcha
La indicación de cotas para el mecanizado, como la profundidad de
fresado, sobremedidas y distancia de seguridad se introducen en el
ciclo 20 como DATOS DEL CONTORNO.

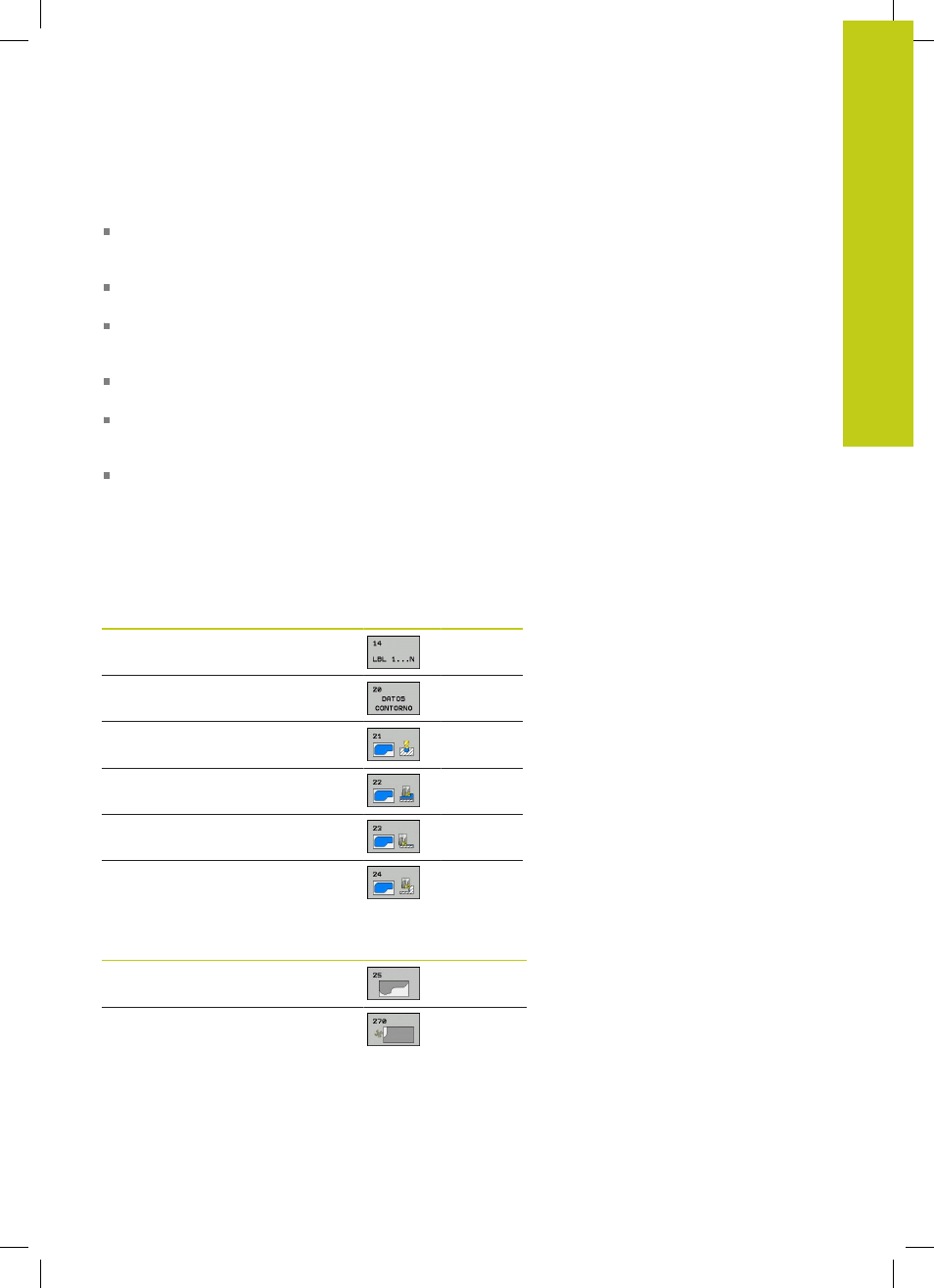

Resumen
Ciclo Softkey Página
14 CONTORNO (totalmente
necesario) 196
20 DATOS DEL CONTORNO
(totalmente necesario) 201
21 PRETALADRADO (se utiliza a
elección) 203
22 DESBASTE (totalmente necesario) 205
23 ACABADO EN PROF. (se utiliza a
elección) 209
24 ACABADO LATERAL (se utiliza a
elección) 211
Otros ciclos:
Ciclo Softkey Lado
25, TRAZADO DEL CONTORNO 214
270 DATOS TRAZADO DEL
CONTORNO 216
