12.13 TORNEAR PROFUNDIZAR PLANO
(Ciclo 823, DIN/ISO: G823)
Aplicación
Con este ciclo se pueden tornear elementos de profundización
(ángulos de salida) planos.
El ciclo se puede utilizar para el mecanizado de desbaste, de
acabado o completo. El mecanizado de desbaste se realiza paralelo
al eje.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores. Si el diámetro inicial
Q491 es más grande que el
diámetro final
Q493, el ciclo realiza un mecanizado exterior. Si el
diámetro inicial
Q491 es más pequeño que el diámetro final Q493,
el ciclo realiza un mecanizado interior.

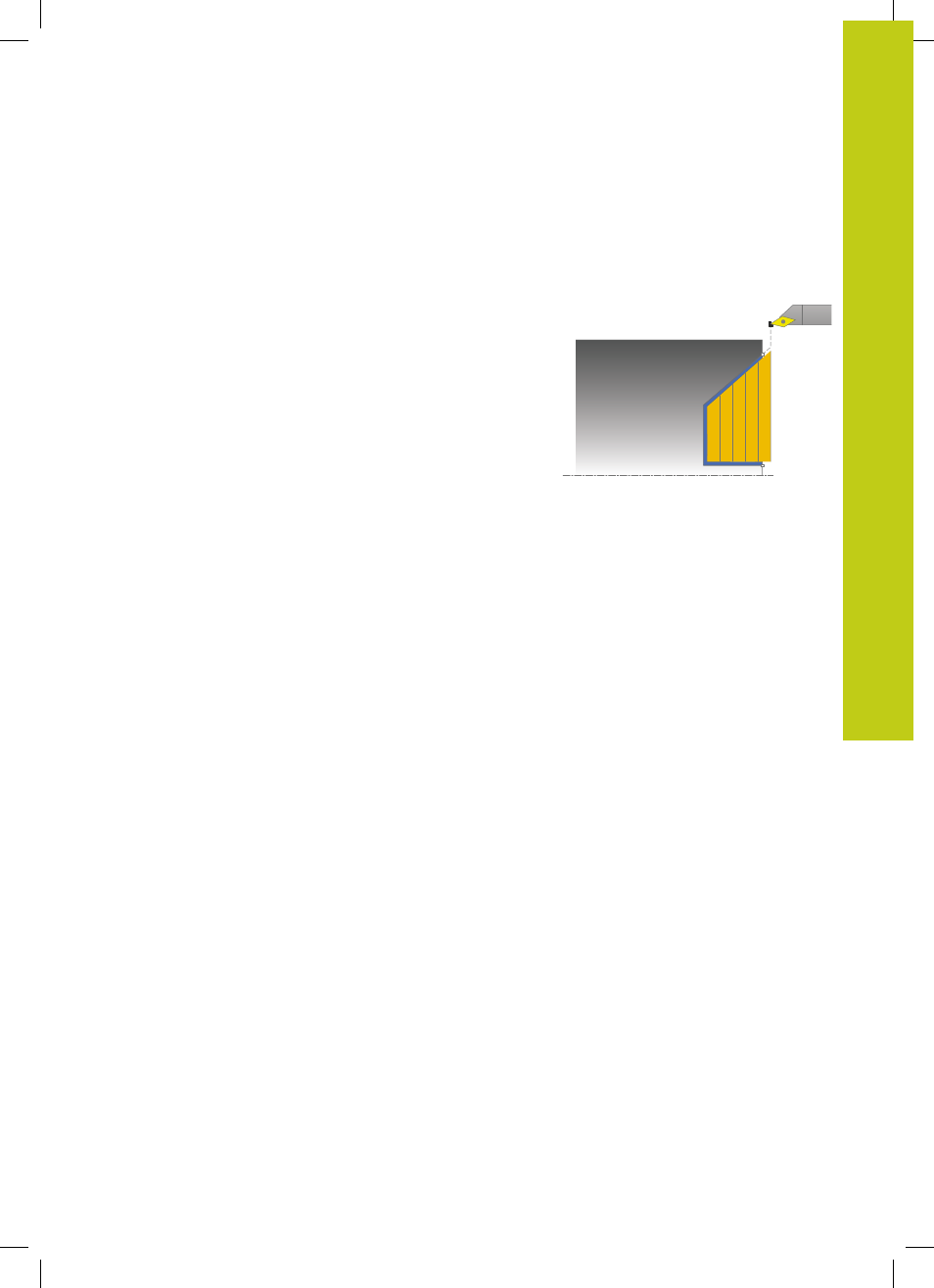

Realización del ciclo desbaste
Dentro del ángulo de salida, el TNC realiza la aproximación con el
avance
Q478. Los movimientos de retirada se realizan cada vez por
la distancia de seguridad.
1 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida. El TNC calcula el valor de aproximación a base de
Q463 MAX. PROFUNDIDAD DE CORTE.
2 El TNC mecaniza con desprendimiento de viruta la zona entre la
posición inicial y el punto final en dirección plano con el avance
definido.
3 El TNC retira la herramienta por el valor de aproximación con el
avance definido Q478.
4 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
5 El TNC repite este proceso (1 a 4) hasta que se ha alcanzado el
contorno acabado.
6 El TNC posiciona la herramienta al punto inicial del ciclo en
marcha rápida.
