Ciclos: Tornear

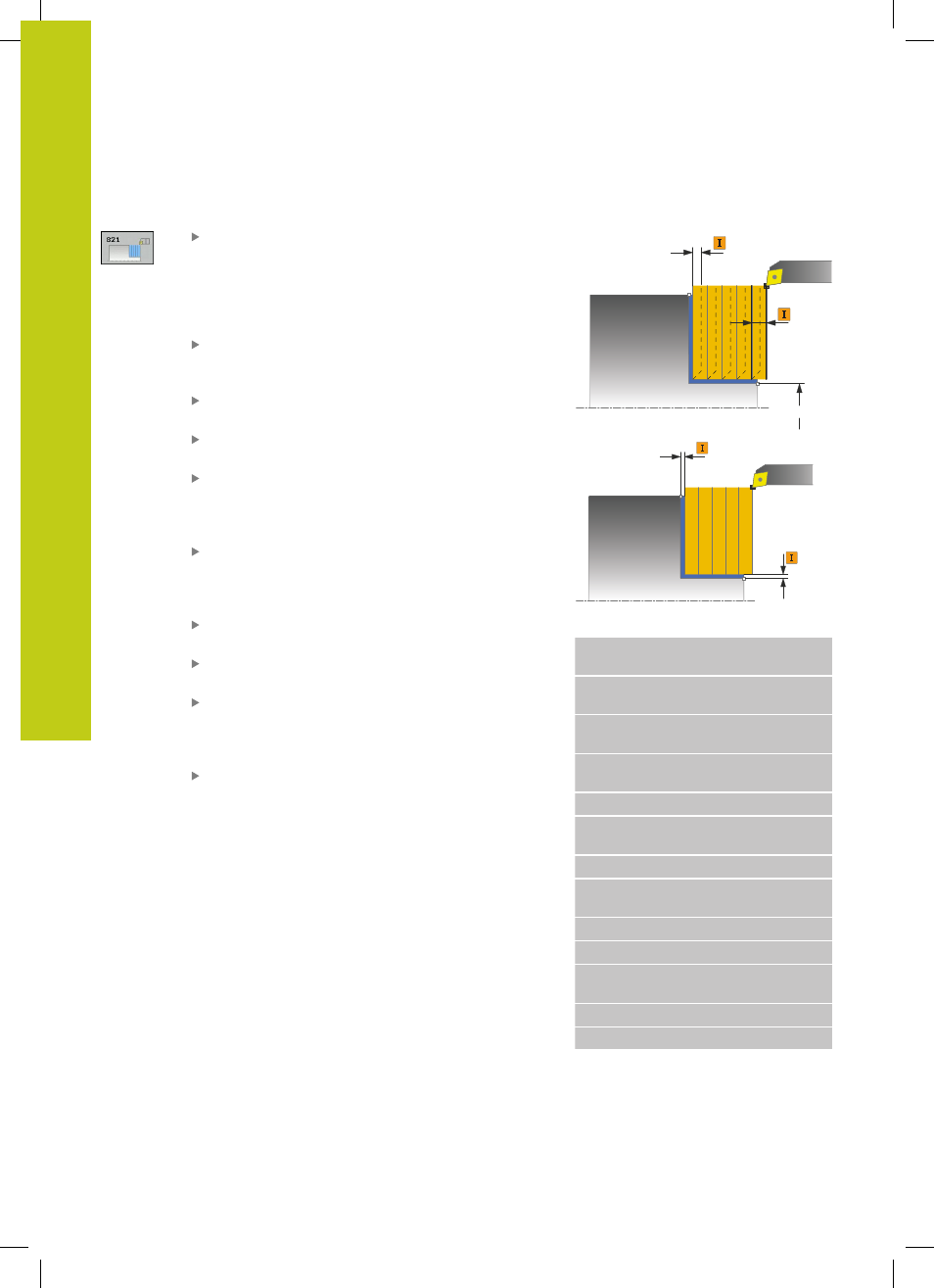

12.11 TORNEAR REBAJE PLANO
(Ciclo 821, DIN/ISO: G821)
12
366
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
Parámetros de ciclo
Volumen de mecanizado Q215: Fijar volumen de
mecanizado:
0 : Desbaste y acabado
1 : Solo desbaste
2 : Solo acabado a la dimensión final
3 : Solo acabado a la sobremedida
Distancia de seguridad Q460 (valor incremental):
distancia para movimiento de retirada y
preposicionamiento
Diámetro final de contorno Q493: coordenada X
del punto final de contorno (valor de diámetro)
Final de contorno Z Q494: coordenada Z del punto
final de contorno
Profundidad de corte máx. Q463: aproximación
máx. en dirección radial. La aproximación se
distribuye uniformemente para evitar cortes
deslizantes.
Avance de desbaste Q478: velocidad de avance
durante el desbaste. Si se ha programado M136,
el TNC interpreta el avance en milímetros por
revolución, sin M136 en milímetros por minuto.
Sobremedida diámetro Q483 (incremental):
Sobremedida diámetro sobre el contorno definido
Sobremedida Z Q484 (incremental): Sobremedida
sobre el contorno definido en dirección axial
Avance de acabado Q505: velocidad de avance
durante el acabado. Si se ha programado M136,
el TNC interpreta el avance en milímetros por
revolución, sin M136 en milímetros por minuto.
Alisado del contorno Q506:
0 : Tras cada corte a lo largo del contorno (dentro de
la zona de aproximación)
1 : Alisado del contorno tras el último corte (contorno
completo); retirar bajo 45°
2 : Ningún alisado de contorno; retirar bajo 45°
Q460
Ø Q493
Q463
Ø Q483
Q484
Frases NC
11 CYCL DEF 821 TORNEAR REBAJE
PLANO
Q215=+0
; VOLUMEN DE
MECAANIZADO
Q460=+2 ;DISTANCIA DE
SEGURIDAD
Q493=+30 ;DIÁMETRO FINAL DE
CONTORNO
Q494=-5 ;FINAL DE CONTORNO Z
Q463=+3 ;MÁX. PROFUNDIDAD
DE CORTE
Q478=+0.3 ;AVANCE DESBASTE
Q483=+0.4 ;DIÁMETRO
SOBREMEDIDA
Q484=+0.2 ;SOBREMEDIDA Z
Q505=+0.2 ;AVANCE ACABADO
Q506=+0 ;ALISADO DE
CONTORNO
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
