MEDIR CÍRCULO EXTERIOR (Ciclo 422; DIN/ISO: G422) 16.6
16
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
561

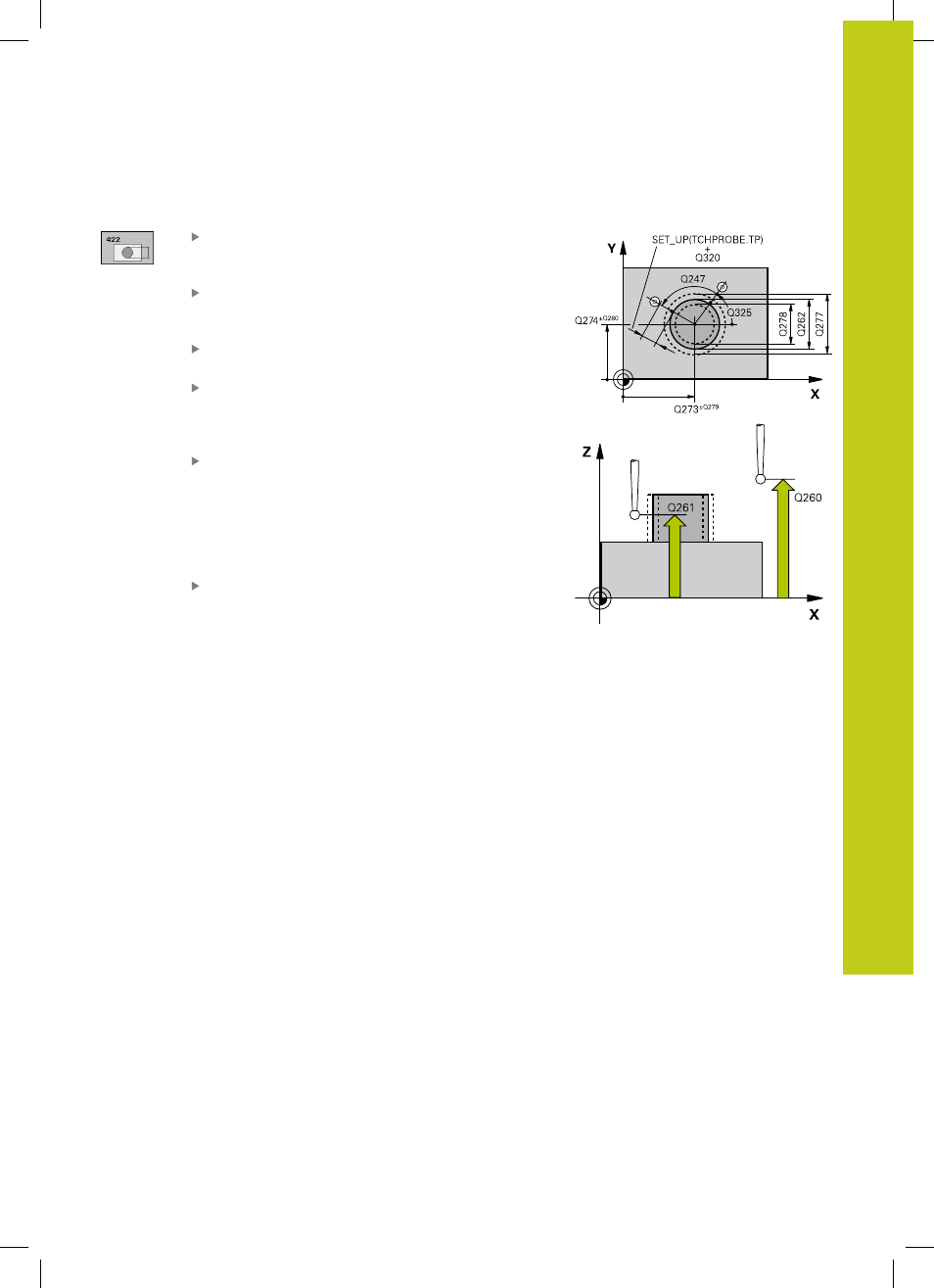

Parámetros de ciclo
centro 1er eje Q273 (valor absoluto): centro de
la isla en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
centro 2º eje Q274 (valor absoluto): centro de la isla
en el eje auxiliar del plano de mecanizado. Campo
de introducción -99999,9999 a 99999,9999
Diámetro nominal Q262: introducir diámetro de la
isla. Campo de introducción 0 a 99999,9999
Ángulo inicial Q325 (valor absoluto): ángulo
entre el eje principal del plano de mecanizado y el
primer punto de palpación. Campo de introducción
-360,0000 a 360,0000
Paso angular Q247 (valor incremental): ángulo
entre dos puntos de medición, el signo del paso
angular determina la dirección de mecanizado (-
= sentido horario). Si se quieren medir arcos de
círculo, deberá programarse un paso angular menor
a 90°. Campo de introducción -120.0000 hasta
120.0000
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
