12.23 PUNZONAR RADIAL AMPLIADO
(Ciclo 862, DIN/ISO: G862)
12
414
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
Tipo elemento inicial Q501: Fijar el tipo de
elemento en el inicio del contorno (superficie del
perímetro):
0
: ningún elemento adicional
1
: El elemento es un bisel
2
: El elemento es un radio
Tamaño de elemento inicial Q502: tamaño del
elemento inicial (tramo de bisel)
Radio de esquina de contorno Q500: radio de la
esquina interior de contorno. Si no se indica ningún
radio, se realiza el radio de la cuchilla.
Ángulo segundo flanco Q496: ángulo entre el flanco
en el punto final de contorno y la vertical al eje de
giro
Tipo elemento final Q503: Fijar el tipo de elemento
en el final del contorno :
0
: ningún elemento adicional
1
: El elemento es un bisel
2
: El elemento es un radio
Tamaño de elemento final Q504: tamaño del
elemento final (tramo de bisel)
Avance de desbaste Q478: velocidad de avance
durante el desbaste. Si se ha programado M136,
el TNC interpreta el avance en milímetros por
revolución, sin M136 en milímetros por minuto.
Sobremedida diámetro Q483 (incremental):
Sobremedida diámetro sobre el contorno definido
Sobremedida Z Q484 (incremental): Sobremedida
sobre el contorno definido en dirección axial
Avance de acabado Q505: velocidad de avance
durante el acabado. Si se ha programado M136,
el TNC interpreta el avance en milímetros por
revolución, sin M136 en milímetros por minuto.
Limitación de aproximación Q463: profundidad de
punzonado máx. por corte

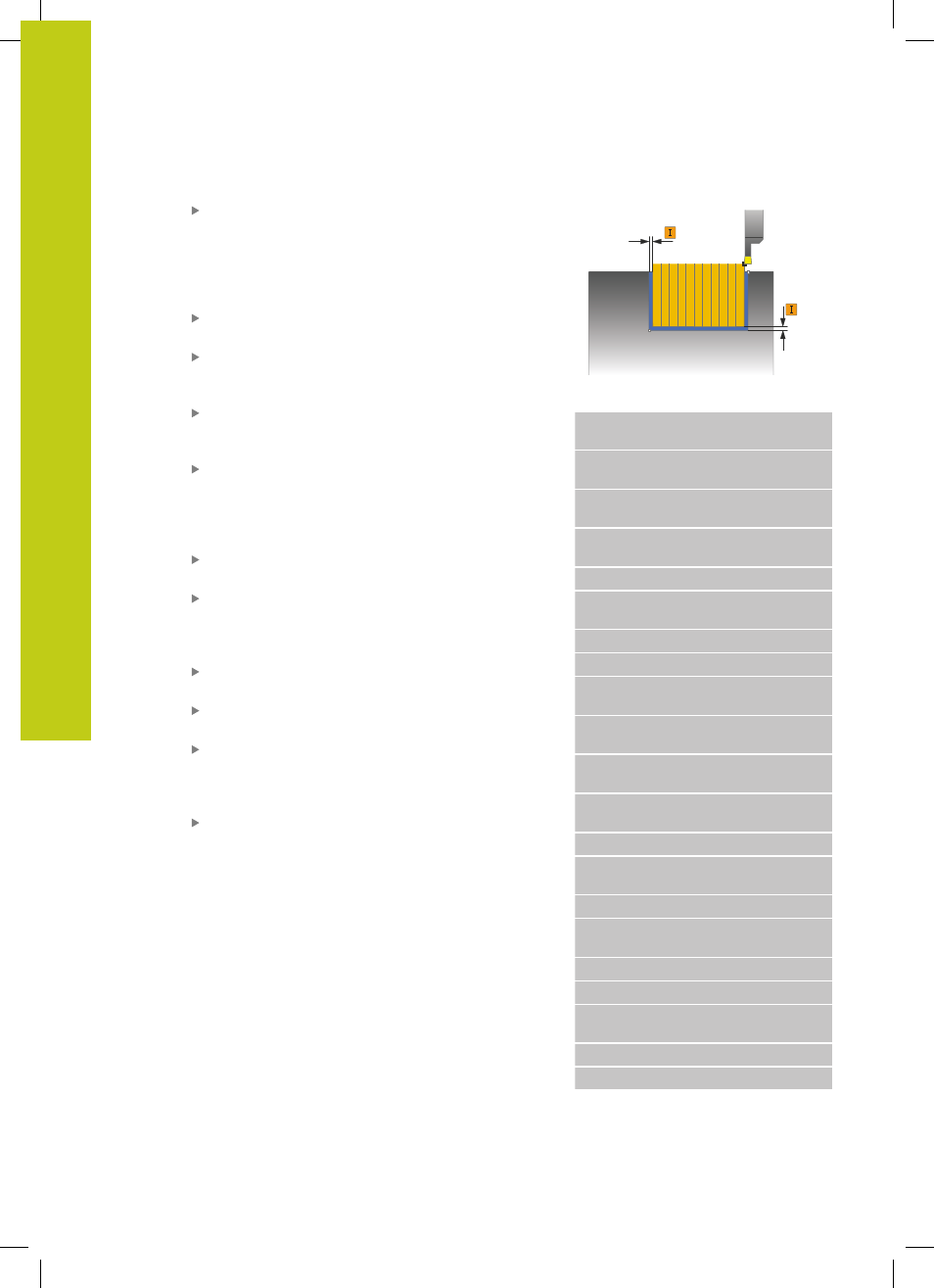

Ø Q483
Q484
Frases NC
11 CYCL DEF 862 PUNZONAR RADIAL
AMPLIADO
Q215=+0
;VOLUMEN DE
MECANIZADO
Q460=+2
; DISTANCIA DE
SEGURIDAD
Q491=+75
;DIÁMETRO INICIO
CONTORNO
Q492=-20
;INICIO CONTORNO Z
Q493=+50
;DIÁMETRO FINAL DE
CONTORNO
Q494=-50
;FINAL DE CONTORNO Z
Q495=+5
;ÁNGULO FLANCO
Q501=+1
;TIPO ELEMENTO
INICIAL
Q502=+0.5
;TAMAÑO ELEMENTO
INICIAL
Q500=+1.5
;RADIO ESQUINA
CONTORNO
Q496+5
;ÁNGULO SEGUNDO
FLANCO
Q503=+1
;TIPO ELEMENTO FINAL
Q504=+0.5
;TAMAÑO ELEMENTO
FINAL
Q478=+0.3
;AVANCE DESBASTE
Q483=+0.4
;DIÁMETRO
SOBREMEDIDA
Q484=+0.2
;SOBREMEDIDA Z
Q505=+0.2
;AVANCE ACABADO
Q463=+0
;LIMITACIÓN
APROXIMACIÓN
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
