HEIDENHAIN TNC 640 (34059x-05) Cycle programming - Manual (Página 269)

FIJAR PUNTO DE REFERENCIA (Ciclo 247, DIN/ISO: G247) 10.4
10
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
269
10.4 FIJAR PUNTO DE REFERENCIA (Ciclo
247, DIN/ISO: G247)

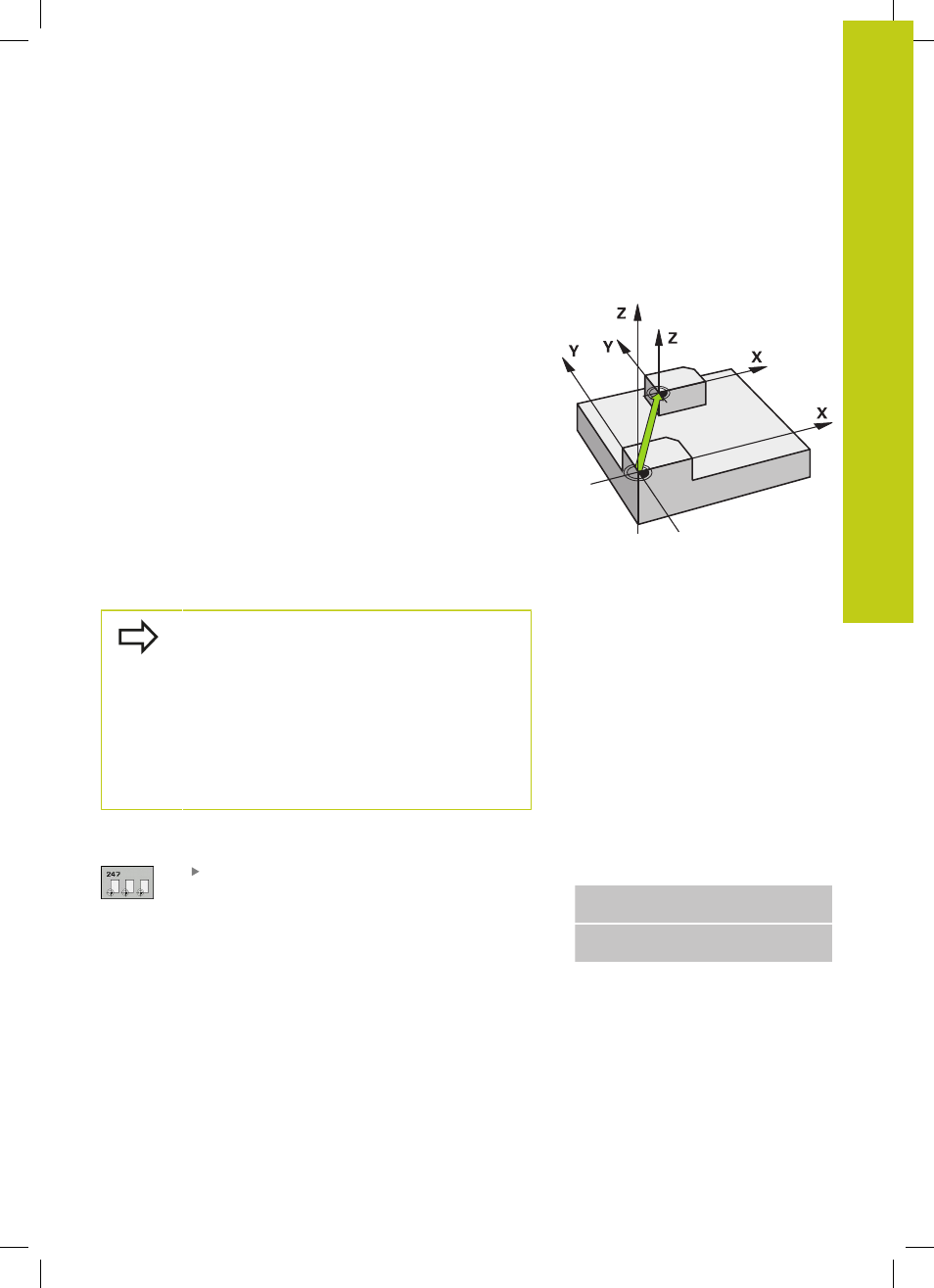

Funcionamiento
Con el ciclo FIJAR PUNTO REFERENCIA se puede activar un
preset definido en una tabla de presets como nuevo punto de
referencia.
Después de la definición del ciclo FIJAR PUNTO REFERENCIA
todas las coordenadas y desplazamientos del punto cero (absolutas
e incrementales) se refieren al nuevo preset.
Visualización de estados
En la visualización de estado el TNC muestra el número de preset
activo tras el símbolo del punto de referencia.
¡Tener en cuenta antes de la programación!
Al activar un punto de referencia a partir de la tabla
de Preset, el TNC repone la traslación del punto cero,
la creación de simetrías, el giro, el factor de escala y
el factor de escala específico del eje
Cuando se active el número preset 0 (fila 0), activar
entonces el punto de referencia que se haya fijado
por última vez en modo de funcionamiento
Manual o
Volante electrónico
En el modo de funcionamiento
Test de programa no
se puede activar el ciclo 247.
Parámetros de ciclo
¿Número para el punto de referencia?: introducir
número del punto de referencia de la tabla de
presets, que debe ser activado. Campo de
introducción 0 a 65535 Frases NC
13 CYCL DEF 247 FIJAR PUNTO DE
REFERENCIA
Q339=4
;NÚMERO DE PUNTO DE
REFERENCIA
Visualizaciones de estados
En la visualización adicional de estado (
VISUALIZACIÓN DE
POSICIÓN DE ESTADO) el TNC muestra el número de preset activo
tras el diálogo
punto de referencia.
