Ciclos de mecanizado: fresado de cajeras / Fresado de islas / Fresado de
ranuras
5.4 FRESADO DE RANURAS (ciclo 253)
5
154
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015

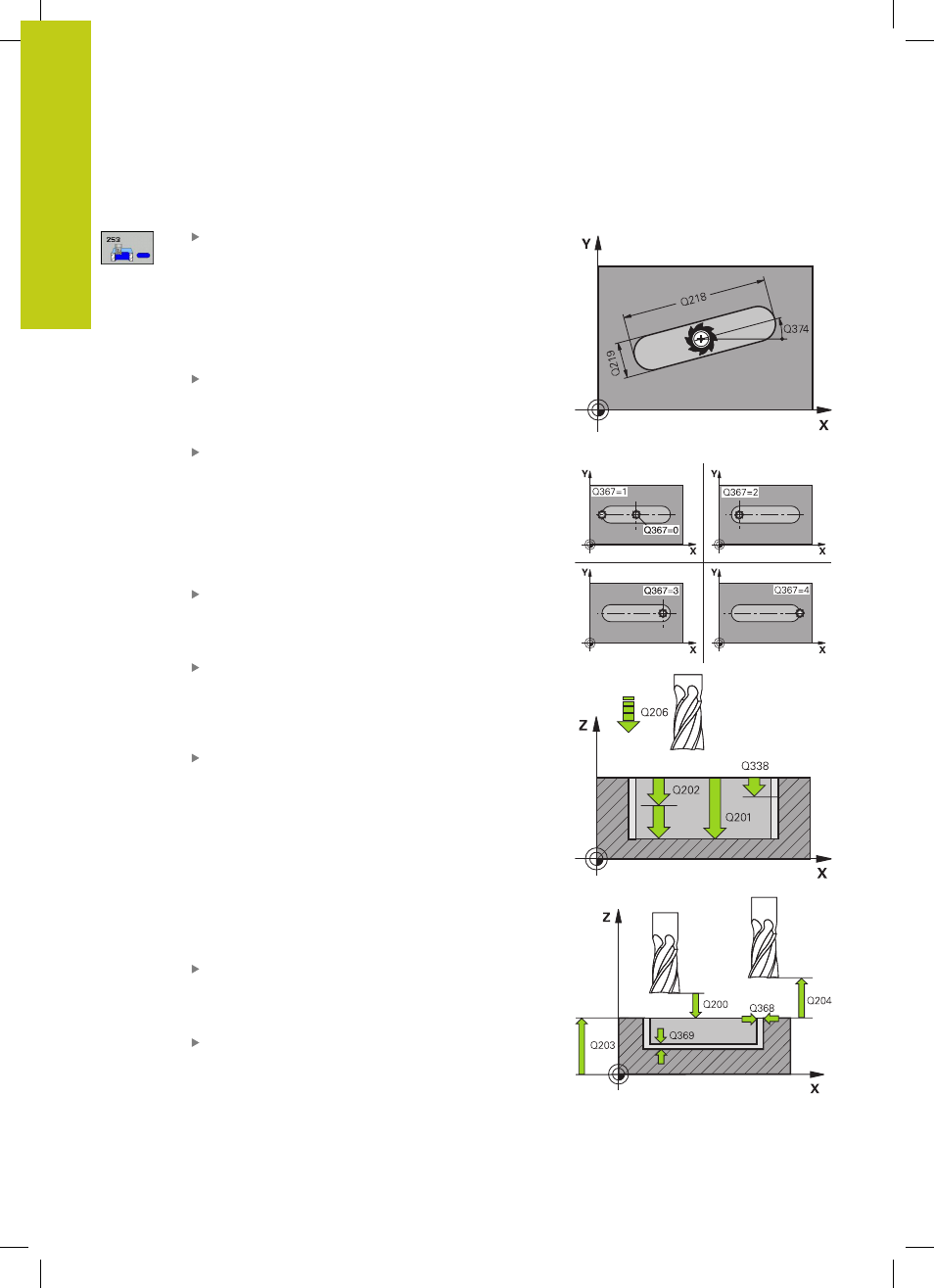

Parámetros de ciclo
Tipo de mecanizado (0/1/2) Q215: Determinar el
tipo de mecanizado:
0 : Desbaste y acabado
1 : Solo desbaste
2 : Solo acabado
La cara y la profundidad de acabado sólo se llevan
a cabo, si se define la sobremedida del acabado
correspondiente (Q368, Q369)
Longitud de la ranura Q218 (valor paralelo al eje
principal del plano de mecanizado): Introducir el lado
más largo de la ranura. Campo de introducción 0
hasta 99999.9999
Ancho de la ranura Q219 (valor paralelo al eje
transversal del plano de mecanizado): Introducir la
anchura de la ranura. Si se introduce la anchura de la
ranura igual al diámetro de la hta, el TNC sólo realiza
el desbaste (fresado de la ranura). Ancho máximo
de la ranura en el desbaste: doble del diámetro
de la herramienta. Campo de introducción 0 hasta
99999.9999
Sobremedida del acabado lateral Q368 (valor
incremental): Sobremedida de acabado en el plano
de mecanizado. Campo de introducción 0 hasta
99999.9999
Angulo de giro Q374 (valor absoluto): Angulo sobre
el que gira toda la ranura. El centro del giro está
en la posición en la que esté la herramienta en el
momento de llamar al ciclo. Campo de introducción
-360.000 hasta 360.000
Posición de la ranura (0/1/2/3/4) Q367: Posición
de la ranura referida a la posición de la herramienta
al llamar el ciclo:
0 : Posición de la herramienta = Centro de la ranura
1 : Posición de la herramienta = Extremo izquierdo
de la ranura
2 : Posición de la herramienta = Centro del círculo de
ranura izquierdo
3 : Posición de la herramienta = Centro del círculo de
ranura derecho
4 : Posición de la herramienta = Extremo derecho de
la ranura:
Avance al fresar Q207: velocidad de
desplazamiento de la herramienta al fresar en
mm/min. Campo de introducción 0 a 99999,999
alternativamente
FAUTO, FU, FZ
Tipo de fresado Q351: Tipo del mecanizado de
fresado con M3:
+1 = Fresado codireccional
–1 = Fresado en contrasentido
PREDEF: El TNC utiliza el valor de la frase GLOBAL
DEF (Si se ha introducido 0, tiene lugar el
mecanizado codireccional)
