Ciclos de palpación: determinar automáticamente la posición inclinada de
la pieza
14.7 Orientar la posición inclinada de una pieza mediante el eje C (Ciclo
405, DIN/ISO: G405)
14
484
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015

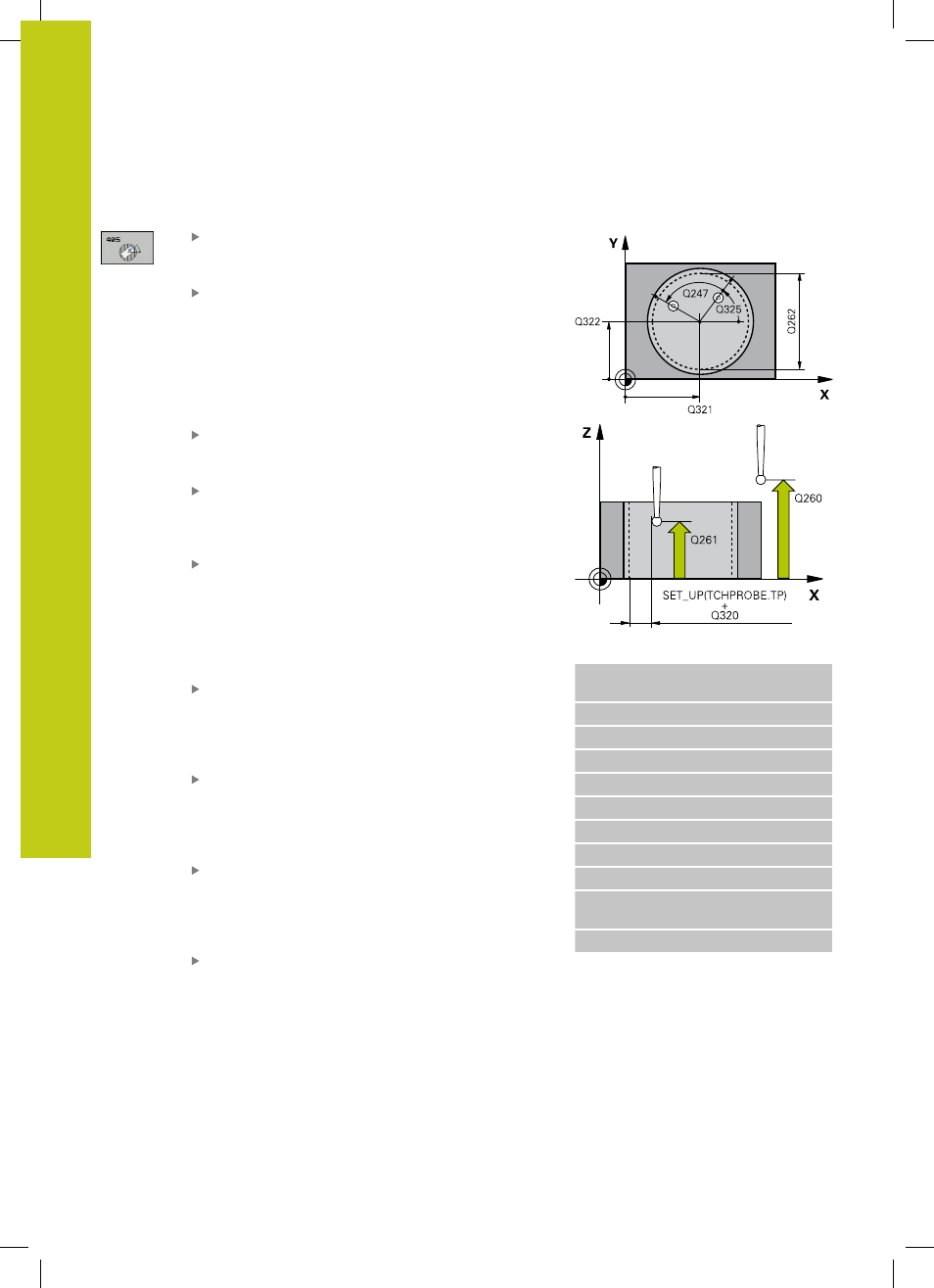

Parámetros de ciclo
Centro 1er eje Q321 (valor absoluto): centro del
taladro en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Centro 2º eje Q322 (absoluto): centro del taladro
en el eje auxiliar del plano de mecanizado. Si se
programa Q322 = 0, el TNC dirige el punto medio
del taladro al eje Y positivo si se programa Q322
distinto de 0, el TNC dirige el punto medio del
taladro a la posición nominal (ángulo, que resulta
del centro del taladro). Campo de introducción
-99999,9999 a 99999,9999
Diámetro nominal Q262: Diámetro aproximado de
la cajera circular (taladro). Introducir un valor menor
al estimado. Campo de introducción 0 a 99999,9999
Ángulo inicial Q325 (valor absoluto): ángulo
entre el eje principal del plano de mecanizado y el
primer punto de palpación. Campo de introducción
-360.000 a 360.000
Paso angular Q247 (valor incremental): ángulo entre
dos puntos de medición, el signo del paso angular
determina el sentido de giro (- = sentido horario),
con el que el palpador se desplaza al siguiente
punto de medición. Si se quieren medir arcos de
círculo, deberá programarse un paso angular menor
a 90°. Campo de introducción -120,000 a 120,000
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a
SET_UP (tabla
del sistema de palpación). Campo de introducción 0
a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Desplazamiento a altura de seguridad Q301:
determinar cómo se debe desplazar el palpador
entre los puntos de medición:
0 : desplazarse entre los puntos de medición a la
altura de medición
1 : desplazarse entre los puntos de medición a la
altura de seguridad
Frases NC
5 TCH PROBE 405 ROT MEDIANTE EJE
C
Q321=+50
;CENTRO 1ER EJE
Q322=+50 ;CENTRO 2º EJE
Q262=10 ;DIÁMETRO NOMINAL
Q355=+0 ;ÁNGULO INICIAL
Q247=90 ;PASO ANGULAR
Q261=-5 ;ALTURA DE MEDICIÓN
Q320=0 ;DIST. DE SEGURIDAD
Q260=+20 ;ALTURA SEGURA
Q301=0 ;DESPLAZAR HASTA
ALTURA SEGURA
Q337=0 ;PONER CERO
