Ciclos de palpación: Funciones especiales
17.7 CALIBRAR LONGITUD DEL TS (Ciclo 461, DIN/ISO: G257)
17
602
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
¡Tener en cuenta durante la programación!
HEIDENHAIN solo garantiza la función de los ciclos
de palpación si se utilizan sistemas de palpación de
HEIDENHAIN.
La longitud activa del palpador se refiere siempre
al punto de referencia de la herramienta. Por regla
general, el fabricante de la máquina sitúa el punto
de referencia de la herramienta sobre la base del
cabezal.
Antes de definir el ciclo deberá programarse una
llamada a la herramienta para la definición del eje de
palpación.
Durante el proceso de calibración se crea
automáticamente un protocolo de medición. Este
protocolo lleva el nombre de TCHPRAUTO.html.

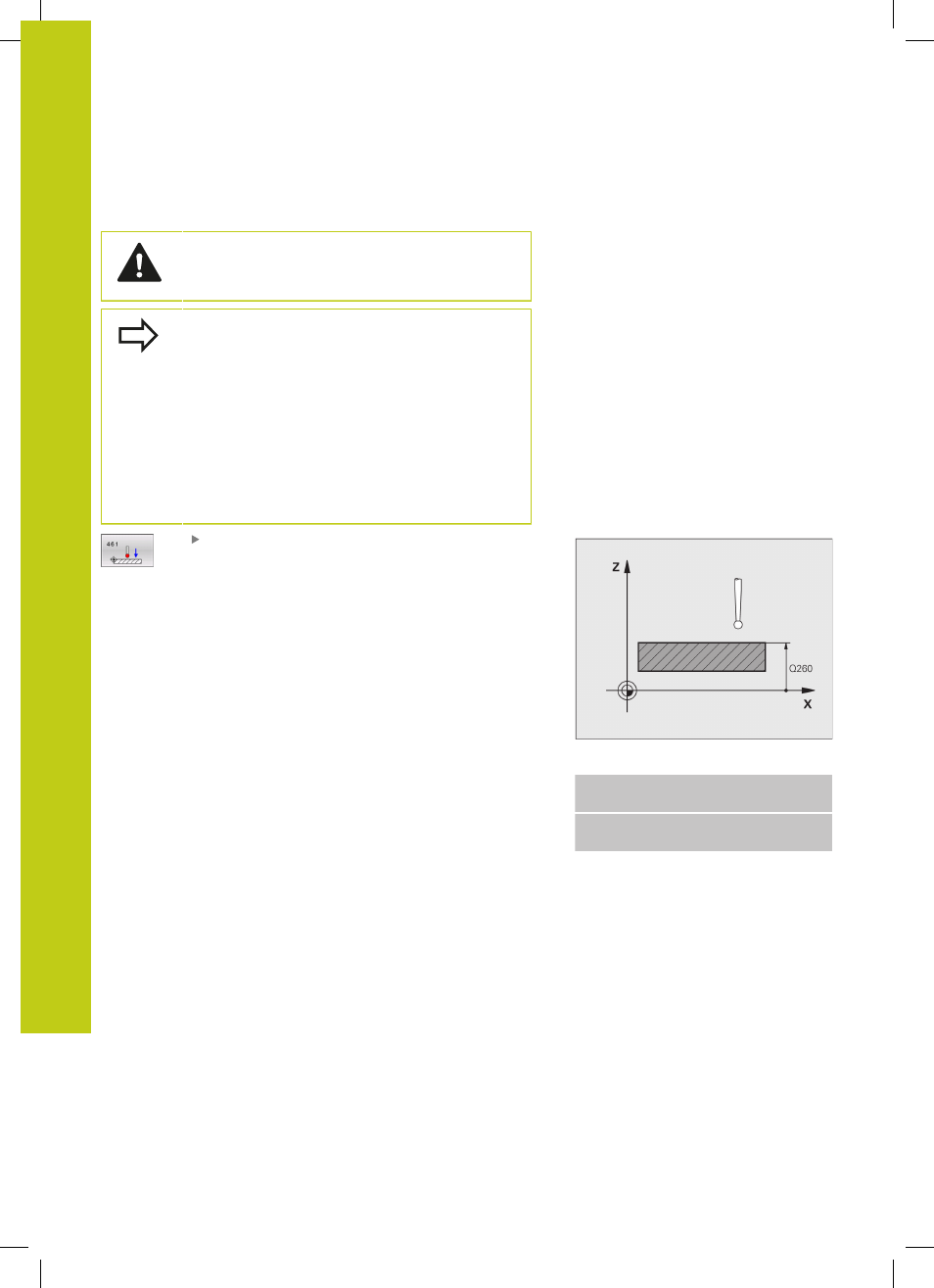

Punto de referencia Q434 (absoluto): Referencia
para la longitud (p. ej. altura aro de ajuste) Campo de
introducción -99999,9999 a 99999,9999
Frases NC
5 TCH PROBE 461 CALIBRAR
LONGITUD TS
Q434=+5
;PUNTO DE
REFERENCIA
