MEDIR EXTERIOR ISLA (Ciclo 426, DIN/ISO: G426) 16.10
16
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
577

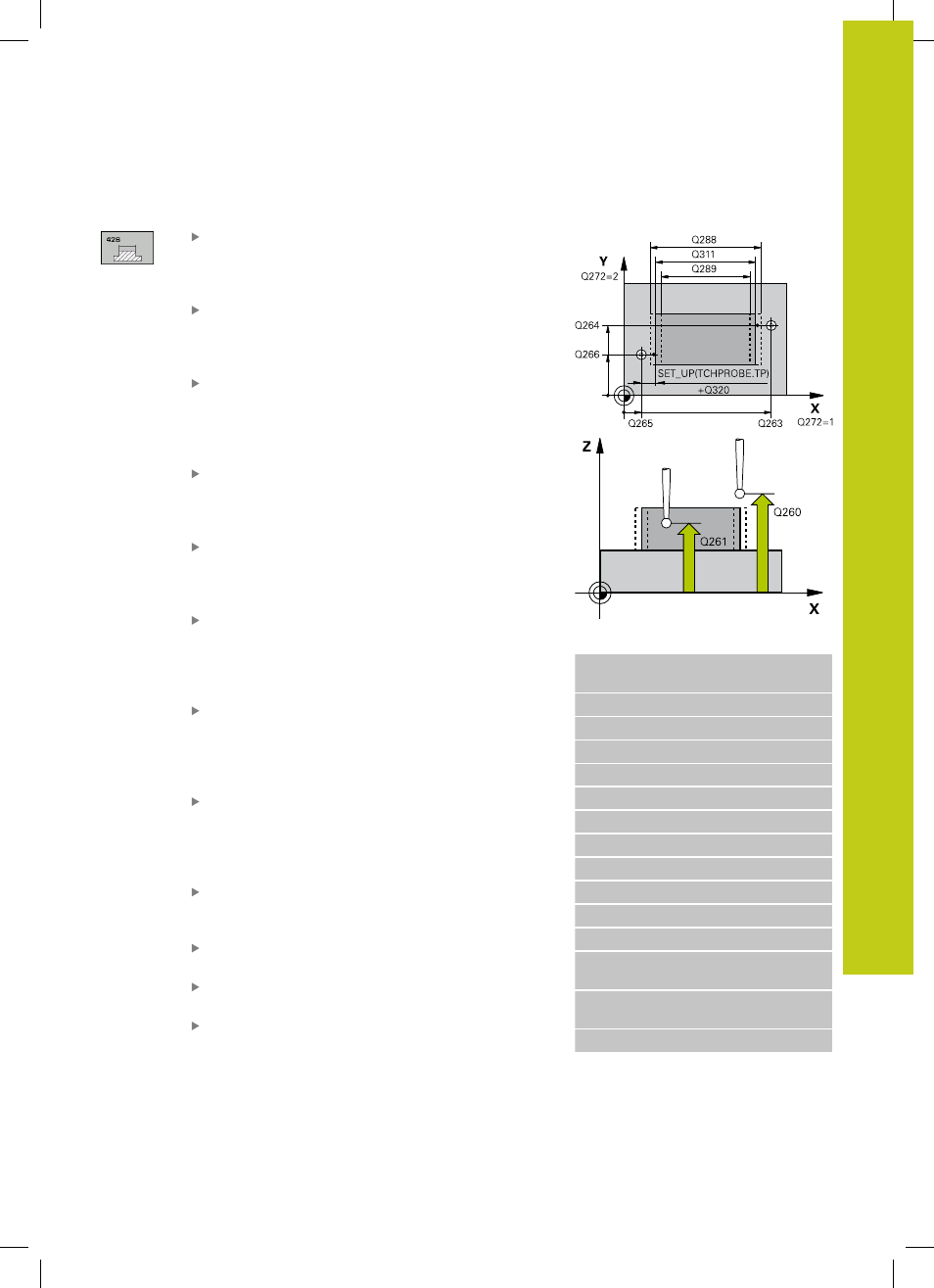

Parámetros de ciclo
1er punto de medición del 1er eje Q263 (valor
absoluto): coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
1er punto de medición del 2º eje Q264 (valor
absoluto): coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
2º punto de medición del 1er eje Q265 (valor
absoluto): coordenada del segundo punto
de palpación en el eje principal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
2º punto de medición del 2º eje Q266 (absoluto):
coordenada del segundo punto de palpación en el
eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
Eje de medición Q272: Eje del plano de
mecanizado en el que debe tener lugar la medición:
1 : Eje principal = Eje de medición
2 : Eje auxiliar = Eje de medición
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a
SET_UP (tabla
del sistema de palpación). Campo de introducción 0
a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Longitud nominal Q311: valor nominal de la
longitud a medir. Campo de introducción 0 a
99999,9999
Cota máxima Q288: longitud máxima admisible.
Campo de introducción 0 a 99999,9999
Cota mínima Q289: longitud mínima admisible.
Campo de introducción 0 a 99999,9999
Protocolo de medición Q281: determinar si el TNC
debe crear un protocolo de medición:
0 : No crear ningún protocolo de medición
1 : Crear protocolo de medición: El TNC guarda
el fichero de protocolo TCHPR426.TXT según
estándar en el directorio TNC:\.
2 : Interrumpir el desarrollo del programa y presentar
el protocolo de medición en la pantalla del TNC.
Continuar el programa con la tecla NC-Start
Frases NC
5 TCH PROBE 426 MEDIR ISLA
EXTERIOR
Q263=+50
;1ER PUNTO 1ER EJE
Q264=+25 ;1ER PUNTO 2º EJE
Q265=+50 ;2º PUNTO 1ER EJE
Q266=+85 ;2º PUNTO 2º EJE
Q272=2 ;EJE DE MEDICIÓN
Q261=-5 ;ALTURA DE MEDICIÓN
Q320=0 ;DIST. DE SEGURIDAD
Q260=+20 ;ALTURA SEGURA
Q311=45 ;LONGITUD NOMINAL
Q288=45 ;MEDIDA MÁXIMA
Q289=44.95 ;MEDIDA MÍNIMA
Q281=1 ;PROTOCOLO DE
MEDICIÓN
Q309=0 ;DETENCIÓN DEL PGM
EN CASO DE ERROR
Q360=0 ;HERRAMIENTA
