TORNEAR PROFUNDIZAR PLANO
(Ciclo 823, DIN/ISO: G823)
12.13
12
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
373
Parámetros de ciclo
Volumen de mecanizado Q215: Fijar volumen de
mecanizado:
0 : Desbaste y acabado
1 : Solo desbaste
2 : Solo acabado a la dimensión final
3 : Solo acabado a la sobremedida
Distancia de seguridad Q460 (valor incremental):
distancia para movimiento de retirada y
preposicionamiento
Diámetro inicio de contorno Q491: coordenada X
del punto inicial de contorno (valor de diámetro)
Inicio de contorno Z Q492: coordenada Z del punto
inicial para el recorrido de profundización
Diámetro final de contorno Q493: coordenada X
del punto final de contorno (valor de diámetro)
Final de contorno Z Q494: coordenada Z del punto
final de contorno
Ángulo flanco Q495: ángulo del flanco
profundizando El ángulo de referencia es paralelo al
eje de giro.
Profundidad de corte máx. Q463: aproximación
máx. en dirección radial. La aproximación se
distribuye uniformemente para evitar cortes
deslizantes.
Avance de desbaste Q478: velocidad de avance
durante el desbaste. Si se ha programado M136,
el TNC interpreta el avance en milímetros por
revolución, sin M136 en milímetros por minuto.
Sobremedida diámetro Q483 (incremental):
Sobremedida diámetro sobre el contorno definido
Sobremedida Z Q484 (incremental): Sobremedida
sobre el contorno definido en dirección axial
Avance de acabado Q505: velocidad de avance
durante el acabado. Si se ha programado M136,
el TNC interpreta el avance en milímetros por
revolución, sin M136 en milímetros por minuto.
Alisado del contorno Q506:
0 : Tras cada corte a lo largo del contorno (dentro de
la zona de aproximación)
1 : Alisado del contorno tras el último corte (contorno
completo); retirar bajo 45°
2 : Ningún alisado de contorno; retirar bajo 45°

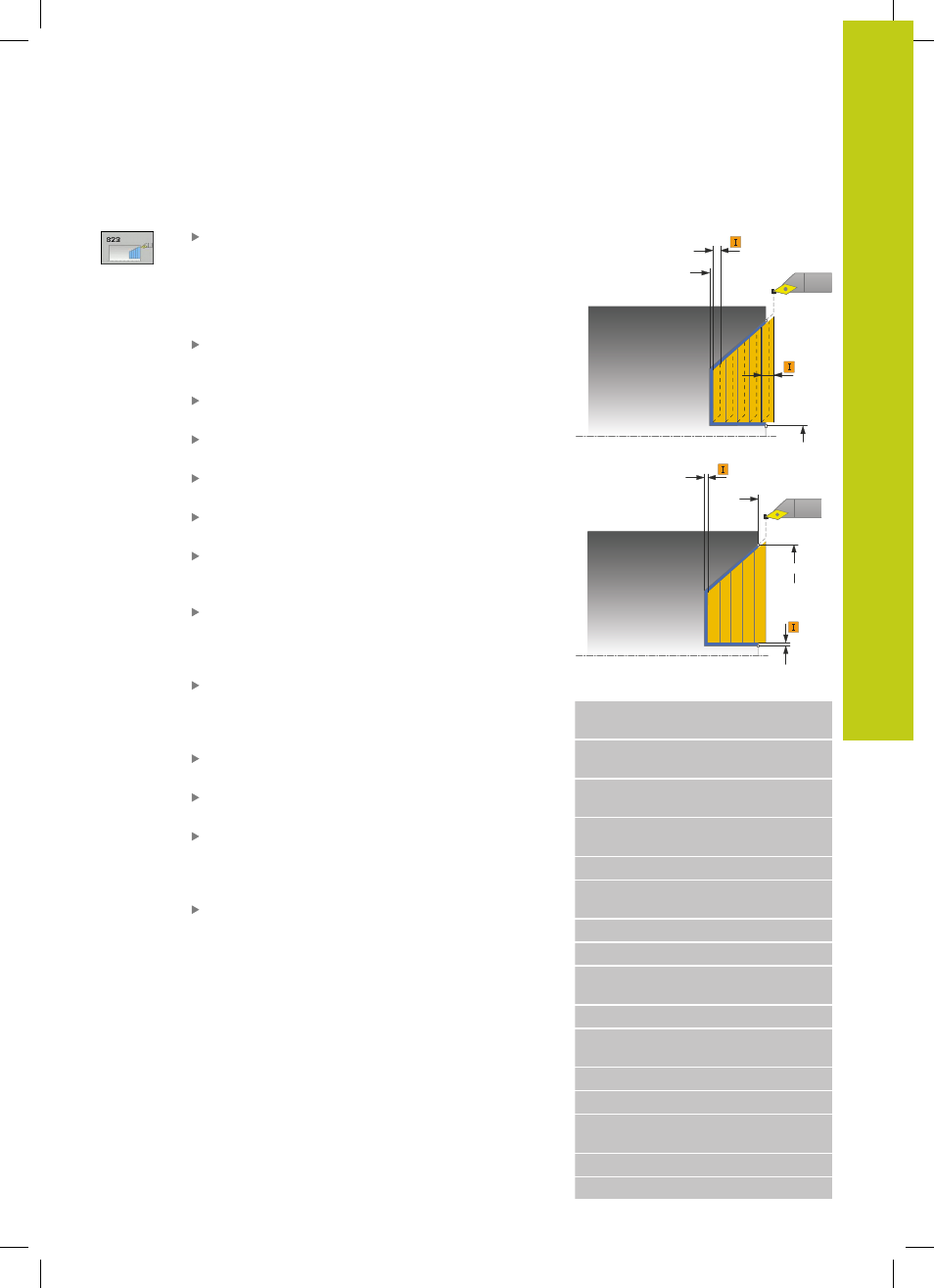

Q460
Ø Q493
Q494
Q463
Ø Q491
Q492
Q484
Ø Q483
Frases NC
11 CYCL DEF 823 TORNEAR
PROFUNDIZACIÓN PLANO
Q215=+0
;VOLUMEN DE
MECANIZADO
Q460=+2 ; DISTANCIA DE
SEGURIDAD
Q491=+75 ;DIÁMETRO INICIO
CONTORNO
Q492=+0 ;INICIO CONTORNO Z
Q493=+20 ;DIÁMETRO FINAL DE
CONTORNO
Q494=-5 ;FINAL DE CONTORNO Z
Q495=+60 ;ÁNGULO FLANCO
Q463=+3 ;MÁX. PROFUNDIDAD
DE CORTE
Q478=+0.3 ;AVANCE DESBASTE
Q483=+0.4 ;DIÁMETRO
SOBREMEDIDA
Q484=+0.2 ;SOBREMEDIDA Z
Q505=+0.2 ;AVANCE ACABADO
Q506=+0 ;ALISADO DE
CONTORNO
12L X+75 Y+0 Z+2 FMAXM303
13 CYCL CALL
