Ciclos de palpación: Controlar las piezas automáticamente
16.2 PLANO DE REFERENCIA (Ciclo 0, DIN/ISO: G55)
16
552
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
16.2 PLANO DE REFERENCIA (Ciclo 0,
DIN/ISO: G55)

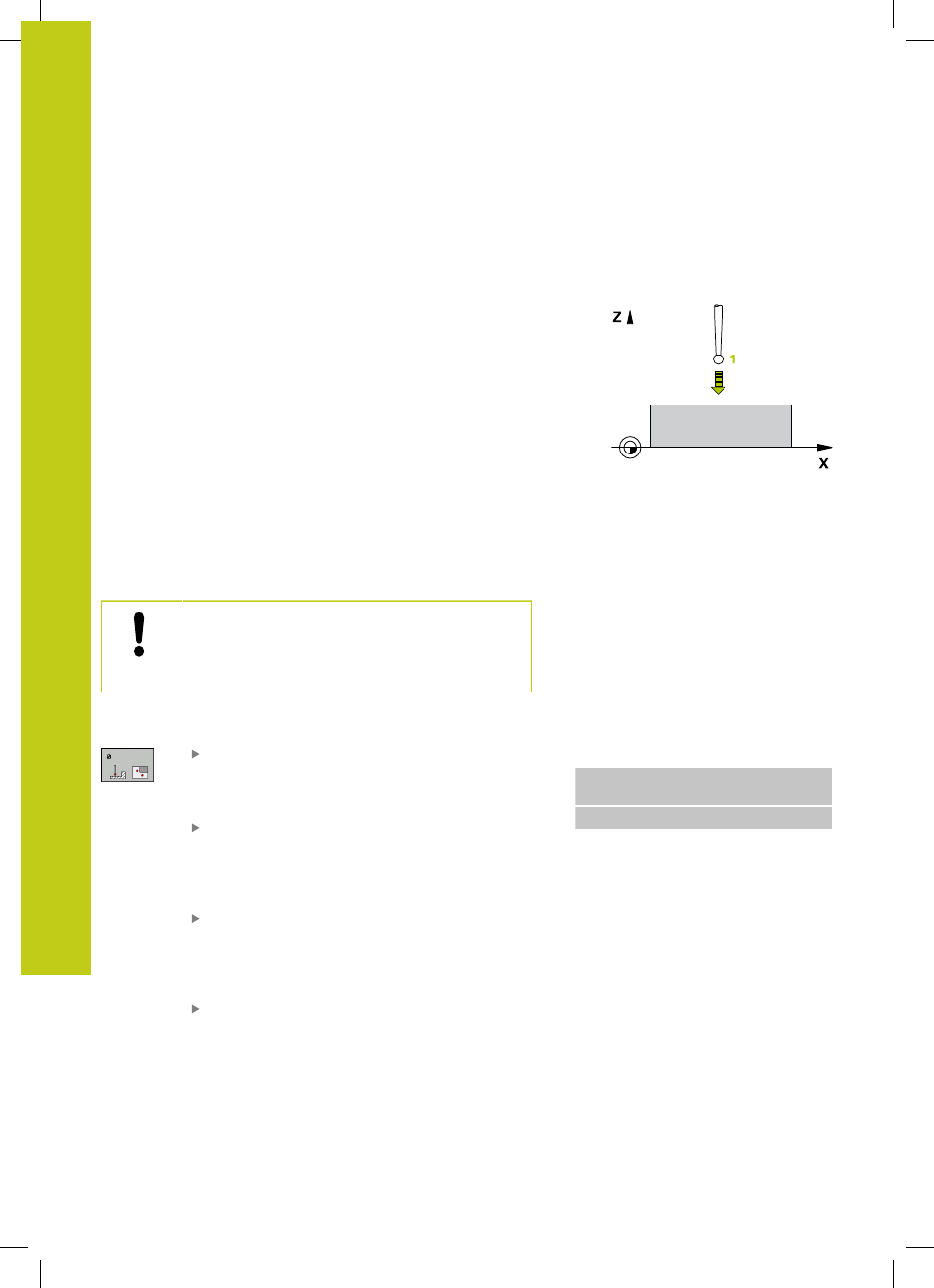

Desarrollo del ciclo
1 El palpador se desplaza en un movimiento en 3D con avance
rápido (valor de la columna
FMAX) a la posición previa
1
programada en el ciclo
2 A continuación, el palpador ejecuta el proceso de palpación con
avance de palpación (Columna F). La dirección de palpación está
determinada en el ciclo
3 Una vez que el TNC ha detectado la posición, el palpador
retorna al punto de partida del proceso de palpación y memoriza
en un parámetro Q las coordenadas medidas. Además el
TNC memoriza las coordenadas de la posición en las que se
encontraba el palpador en el momento de producirse la señal,
en los parámetros Q115 a Q119. Para los valores de estos
parámetros el TNC no tiene en cuenta la longitud y el radio del
vástago de palpación.
¡Tener en cuenta durante la programación!
¡Atención: Peligro de colisión!
Preposicionar el sistema de palpación de tal manera
que se evite una colisión al desplazar la preposición
programada.
Parámetros de ciclo
Nº parámetro para el resultado: Introducir el
número de parámetro Q al que se le ha asignado el
valor de la coordenada. Campo de introducción 0 a
1999
Eje y dirección de palpación: Introducir el eje del
palpador con la correspondiente tecla de selección
del eje o mediante el teclado ASCII y el signo para
la dirección de la palpación. Confirmar con la tecla
ENT. Campo de introducción todos los ejes NC
Valor nominal de la posición: Mediante las teclas
de selección de los ejes o a través del teclado
ASCII, introducir todas las coordenadas para el
posicionamiento previo del palpador. Campo de
introducción -99999,9999 a 99999,9999
Finalizar la introducción: pulsar la tecla
ENT
Frases NC
67 TCH PROBE 0.0 PLANO DE
REFERENCIA Q5 X-
68 TCH PROBE 0.1 X+5 Y+0 Z-5
