Ciclos de mecanizado: Roscado / Fresado de rosca
4.3 ROSCADO NUEVO sin portabrocas de compensación GS (Ciclo 207,
DIN/ISO: G207)
4
110
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015

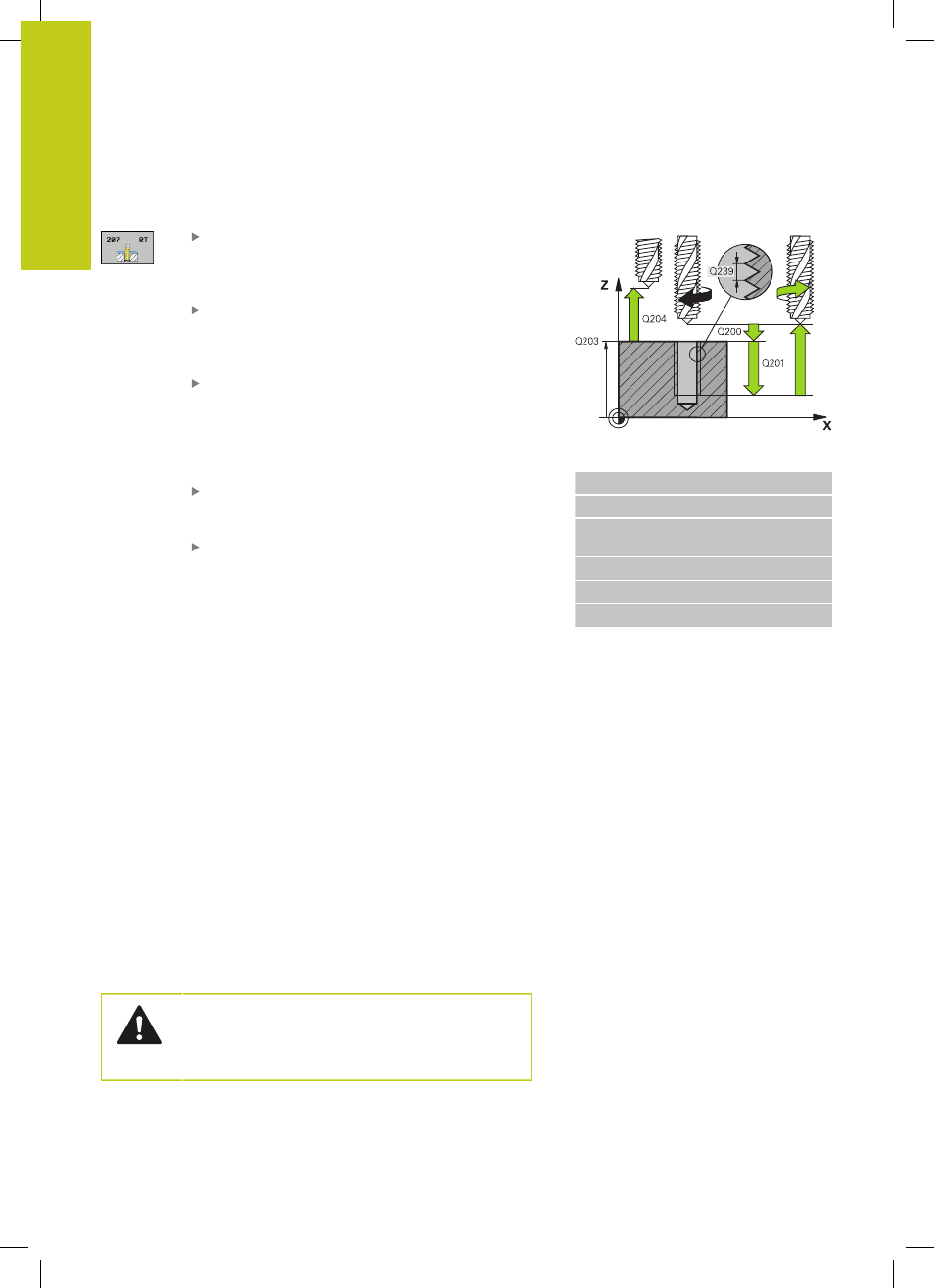

Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza. Campo de introducción 0 hasta
99999.9999
Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado. Campo de introducción -99999,9999 a
99999,9999
Paso de rosca Q239: Paso de la rosca. El signo
determina si el roscado es a derechas o a
izquierdas:
+ = roscado a derechas
- = roscado a izquierdas
Campo de introducción -99.9999 hasta 99.9999
Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 hasta
99999.9999
Frases NC
26 CYCL DEF 207 ROSCADO GS NUEVO
Q200=2 ;DIST. DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD DE
ROSCA
Q239=+1 ;PASO DE ROSCA
Q203=+25 ;COOR. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
Retirar al interrumpirse el programa
Retirar en el modo de funcionamiento Manual
Si se desea interrumpir el proceso del tallado de rosca, pulsar la
tecla NC-Stopp. Aparece una Softkey para retirarse de la rosca
en la barra de Softkeys inferior Si se pulsa esta Softkey y la tecla
NC-Start, la herramienta se retira del taladro hasta el punto
inicial del mecanizado. El cabezal se detiene automáticamente y
el TNC proporciona un aviso.
Retirada en el modo de funcionamiento Ejecución del
programa secuencia de frases, frase individual
Si se desea interrumpir el proceso del tallado de rosca, pulsar
la tecla NC-Stopp y, a continuación, INERNER STOPP El TNC
indica la Softkey
DESPLAZAMIENTO MANUAL. Tras haberse
pulsado DESPLAZAMIENTO MANUAL, se puede retirar la
herramienta en el eje del cabezal activo. Si tras la interrupción
se desea proseguir de nuevo el mecanizado, pulsar la Softkey
APROXIMAR A POSICIÓN y NC-Start. El TNC vuelve a desplazar
la herramienta hasta la posición inicial.
En la retirada se puede mover la herramienta
en la dirección positiva y negativa del eje de la
herramienta. Al retirar, ¡téngase en cuenta el riesgo
de colisión!
