GRABAR (Ciclo 225, DIN/ISO: G225) 11.8
11
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
311

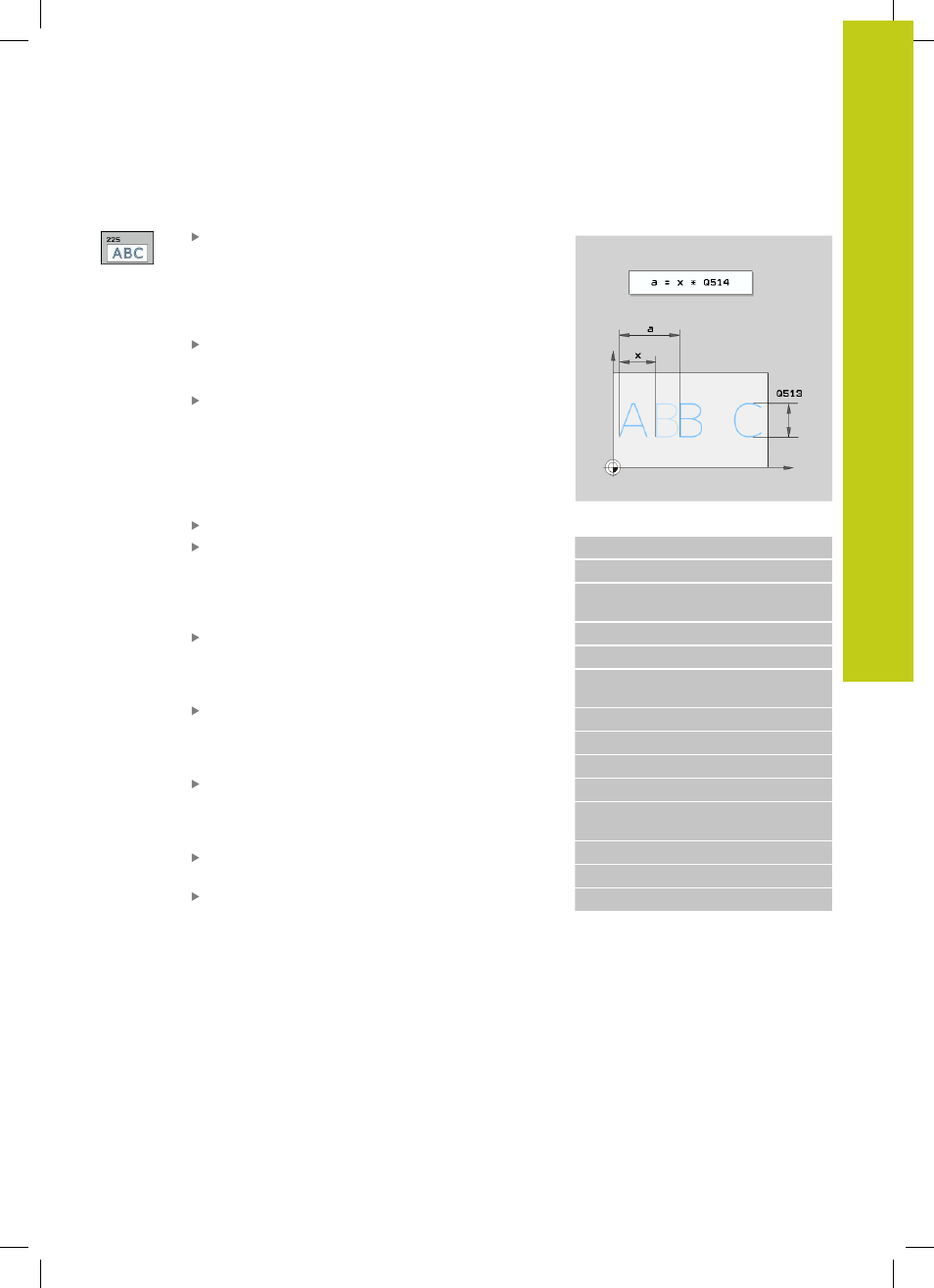

Parámetros de ciclo
Texto grabado QS500: Texto grabado entre
comillas. Asignación de una cadena de caracteres
mediante la tecla Q del bloque numérico, la tecla Q
en el teclado ASCI corresponde a la entrada de texto
normal. Signos de entrada permitidos: ver "Grabar
variables del sistema", página 314
Altura de carácter Q513 (absoluto): altura de los
caracteres a grabar en mm. Campo de introducción
0 a 99999,9999
Factor distancia Q514: el tipo de letra utilizado es
un tipo de letra denominado proporcional. Por tanto,
cada carácter tiene su anchura propia que el TNC
graba de manera correspondiente al definir Q514=0
Con una definición Q514 no igual a 0, el TNC escala
la distancia entre caracteres. Campo de introducción
0 a 9,9999
Tipo de letra Q515: de momento sin función
Texto sobre recta/círculo (0/1) Q516:
Grabar texto a lo largo de una recta:
Introducción = 0
Grabar texto sobre un arco circular:
Introducción = 1
Posición giratoria Q374: ángulo del punto central
si el texto se debe situar en un círculo. Ángulo de
grabado con disposición recta del texto Campo de
introducción -360,0000 a 360,0000°
Radio para texto en círculo Q517 (absoluto):
radio del arco de círculo sobre el cual el TNC debe
situar el texto en mm. Campo de introducción 0 a
99999,9999
Avance al fresar Q207: velocidad de
desplazamiento de la herramienta al fresar en
mm/min. Campo de introducción 0 a 99999,999
alternativamente
FAUTO, FU, FZ
Profundidad Q201 (incremental): distancia entre
superficie de la pieza a la base de grabado
Avance de la profundización Q206: velocidad de
desplazamiento de la herramienta al profundizar
en mm/min. Campo de introducción 0 a 99999,999
alternativamente
FAUTO, FU
Frases NC
62 CYCL DEF 225 GRABAR
QS500=“A“ ;TEXTO DE GRABACIÓN
Q513=10 ;ALTURA DEL
CARÁCTER
Q514=0 ;FACTOR DISTANCIA
Q513=0 ;TIPO DE ESCRITURA
Q516=0 ;DISPOSICIÓN DEL
TEXTO
Q374=0 ;POSICIÓN DE GIRO
Q517=0 ;RADIO DEL CÍRCULO
Q207=750 ;AVANCE AL FRESAR
Q201=-0,5 ;PROFUNDIDAD
Q206=150 ;AVANCE DE PASO DE
PROFUNDIZACIÓN
Q200=2 ;DIST. DE SEGURIDAD
Q203=+20 ;COOR. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
