PUNZONAR AXIAL
(Ciclo 871, DIN/ISO: G871)
12.25
12
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
419
12.25 PUNZONAR AXIAL
(Ciclo 871, DIN/ISO: G871)

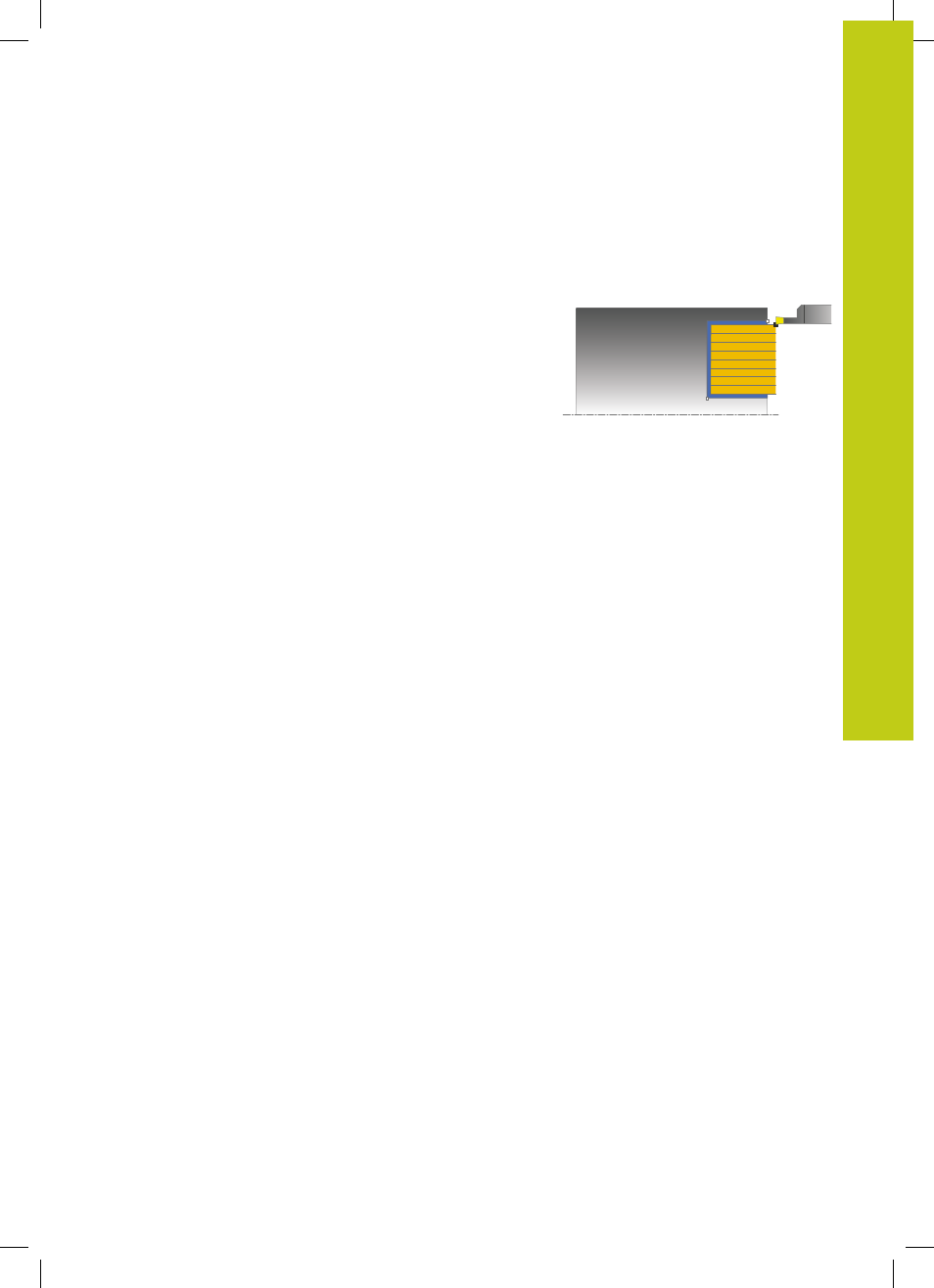

Aplicación
Con este ciclo se pueden punzonar axialmente ranuras
rectangulares (punzonado plano).
El ciclo se puede utilizar para el mecanizado de desbaste, de
acabado o completo. El mecanizado de desbaste se realiza paralelo
al eje.
Realización del ciclo desbaste
Como punto inicial de ciclo, el TNC utiliza la posición de
herramienta en la llamada del ciclo. El ciclo mecaniza solo la zona
desde el punto inicial de ciclo hasta el punto final definido en el
ciclo.
1 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida (aproximación lateral = 0,8 anchura de cuchilla).
2 El TNC mecaniza la zona entre la posición inicial y el punto final
en dirección radial con el avance definido
Q478.
3 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
4 El TNC repite este proceso (1 a 3) hasta que se ha alcanzado la
anchura de ranura.
5 El TNC posiciona la herramienta al punto inicial del ciclo en
marcha rápida.
Realización del ciclo acabado
1 El TNC posiciona la herramienta al primer lado de ranura en
marcha rápida.
2 El TNC acaba la pared lateral de la ranura con el avance definido
Q505.
3 El TNC acaba la mitad del anchura de ranura con el avance
definido.
4 El TNC retira la herramienta en marcha rápida.
5 El TNC posiciona la herramienta al segundo lado de ranura en
marcha rápida.
6 El TNC acaba la pared lateral de la ranura con el avance definido
Q505.
7 El TNC acaba la mitad del anchura de ranura con el avance
definido.
8 El TNC posiciona la herramienta al punto inicial del ciclo en
marcha rápida.
