12.26 PUNZONAR AXIAL AMPLIADO
(Ciclo 872, DIN/ISO: G872)
Aplicación
Con este ciclo se pueden punzonar axialmente ranuras (punzonado
plano). Volumen de funciones ampliado:
En el principio y final del contorno se puede añadir una fase o
redondeo
En el ciclo se pueden definir ángulos para las paredes laterales
de la ranura
En las esquinas del contorno se pueden añadir radios
El ciclo se puede utilizar para el mecanizado de desbaste, de
acabado o completo. El mecanizado de desbaste se realiza paralelo
al eje.

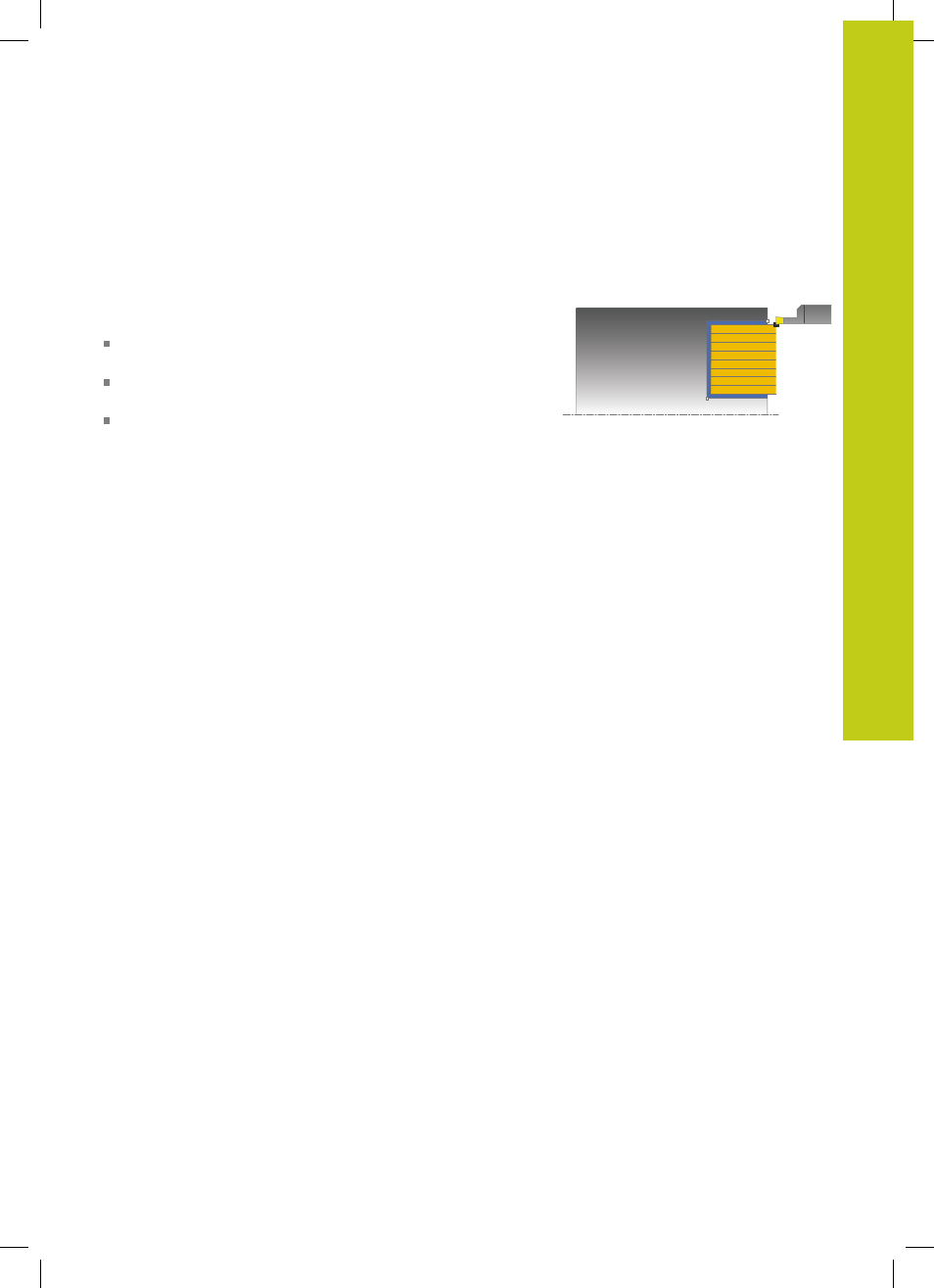

Realización del ciclo de desbaste
Como punto inicial de ciclo, el TNC utiliza la posición de
herramienta en la llamada del ciclo. Si la coordenada Z del punto
inicial es más pequeña que
Q492 Z INICIO DE CONTORNO, el TNC
posiciona la herramienta en la coordenada Z a Q492 e inicia el ciclo
desde allí.
1 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida (aproximación lateral = 0,8 anchura de cuchilla).
2 El TNC mecaniza la zona entre la posición inicial y el punto final
en dirección radial con el avance definido
Q478.
3 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
4 El TNC repite este proceso (1 a 3) hasta que se ha alcanzado la
anchura de ranura.
5 El TNC posiciona la herramienta al punto inicial del ciclo en
marcha rápida.
